申请日2015.04.12
公开(公告)日2015.08.19
IPC分类号B01F5/04
摘要
本实用新型公开了一种黄金矿浆或废水无动力加酸混合器，其圆柱形容器顶部中央具有加酸口;圆柱形容器底部中央具有出口，圆柱形容器下部侧面具有矿浆或废水入口，矿浆或废水入口以切线方向与圆柱形容器连通。酸液从加酸口加入到加酸混合器中，矿浆或废水从矿浆或废水入口以切线方向给入加酸混合器，因自身流速会沿混合器圆柱形桶壁形成快速的旋流，加入的酸与旋转流动的矿浆或废水进行混合，混合后的矿浆或废水从出口向下排出。由于利用矿浆或废水流速形成的旋流进行混合，因此不需要动力，节省了能源，省去了用于加酸混合的搅拌槽，简化了流程、降低了成本。

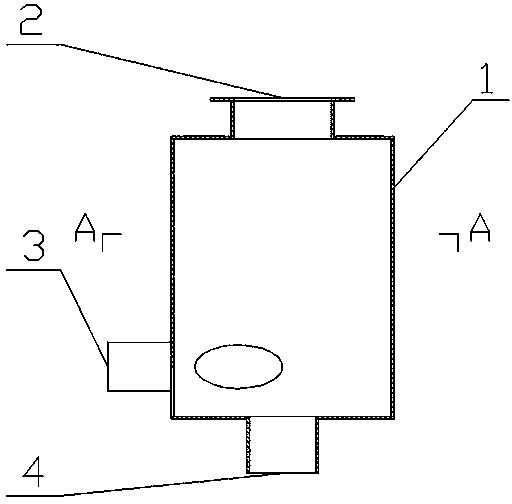

摘要附图
权利要求书
1.一种黄金矿浆或废水无动力加酸混合器，其特征在于：为圆柱形容器 (1)，圆柱形容器(1)顶部中央具有加酸口(2);圆柱形容器(1)底部中 央具有出口(4)，圆柱形容器(1)下部侧面具有矿浆或废水入口(3)，矿浆 或废水入口(3)以切线方向与圆柱形容器(1)连通。
说明书
黄金矿浆或废水无动力加酸混合器
技术领域
本实用新型涉及涉及黄金行业环境保护尾矿浆或废水治理领域，适合于 黄金企业选矿、氰化等以矿浆或废水形式进行加酸混合的过程。
背景技术
黄金行业尾矿浆或废水治理中的pH值调节，通常是采用机械搅拌。该搅 拌方式流程复杂，浪费能源。
发明内容
本实用新型的目的是为了解决上述问题，而提供一种黄金矿浆或废水无 动力加酸混合器。
本实用新型可省去用于加酸混合的搅拌槽，达到简化流程、减少投资和 节省能源的目的。本实用新型也可起到pH值预调节作用。
本实用新型为圆柱形容器，圆柱形容器顶部中央具有加酸口;圆柱形容 器底部中央具有出口，圆柱形容器下部侧面具有矿浆或废水入口，矿浆或废 水入口以切线方向与圆柱形容器连通。
本实用新型的工作过程：
酸液从加酸口加入到加酸混合器中，矿浆或废水从矿浆或废水入口以切 线方向给入加酸混合器，因自身流速会沿混合器圆柱形桶壁形成快速的旋流， 加入的酸与旋转流动的矿浆或废水进行混合，混合后的矿浆或废水从出口向 下排出。
本实用新型的有益效果：
由于利用矿浆或废水流速形成的旋流进行混合，因此不需要动力，节省 了能源，省去了用于加酸混合的搅拌槽，简化了流程、降低了成本。
