申请日2015.04.13
公开(公告)日2015.09.23
IPC分类号B01D36/04
摘要
本实用新型提出一种用于农村生活污水预处理的截流格栅沉砂池，沉砂池形状为长方体，一面墙上设置有污水进水管，与设置污水进水管的墙相连的墙上设置溢流管，与设置污水进水管的墙相对的墙上设置污水出水管，污水进水与污水出水管之间的池底上设置挡墙，在挡墙上放置格栅，格栅为倾斜放置，与水平面的夹角为60～80°。本实用新型提出的设置有截流格栅的沉砂池，解决了农村地区泥沙、悬浮物、漂浮物、汇入雨水对农村小型污水处理站污水处理效果的影响，适用于农村地区小型污水处理站的预处理。

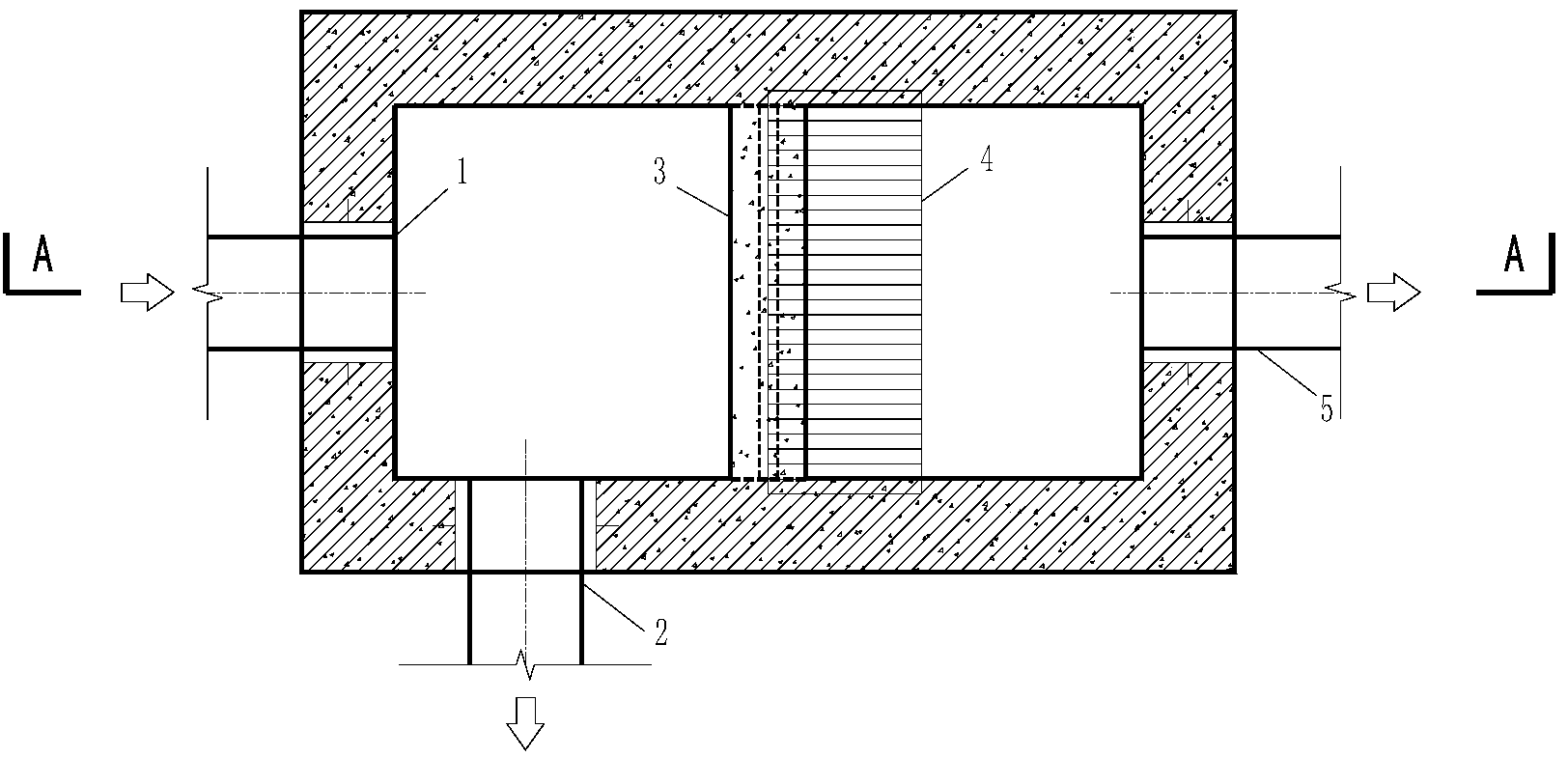

摘要附图
权利要求书
1.一种用于农村生活污水预处理的截流格栅沉砂池，其特征在于，所述截流格栅沉砂池形状为长方体，一面墙上设置有污水进水管(1)，与设置污水进水管(1)的墙相连的墙上设置溢流管(2)，与设置污水进水管(1)的墙相对的墙上设置污水出水管(5)，
污水进水管(1)与污水出水管(5)之间的池底上设置挡墙(3)，在所述挡墙(3)上放置格栅(4)，格栅为倾斜放置，与水平面的夹角为60～80°。
2.根据权利要求1所述的截流格栅沉砂池，其特征在于，所述溢流管(2)的管内底标高高于进水管(1)的管内底标高，所述污水出水管(5)的管内底标高低于污水进水管(1)管内底的标高，但高于挡墙(3)的墙顶。
3.根据权利要求1或2所述的截流格栅沉砂池，其特征在于，所述挡墙高为300～500mm，为混凝土材质，挡墙顶部有放置格栅的凹槽。
4.根据权利要求1或2所述的截流格栅沉砂池，其特征在于，所述格栅与水平面的夹角为70°。
说明书
一种用于农村生活污水预处理的截流格栅沉砂池
技术领域
本实用新型属于环境工程领域，具体涉及一种用于农村生活污水 预处理的沉砂池。
背景技术
农村小型污水处理站多以生物处理为主，在北京及其周边地区更 以膜生物反应器居多，由膜分离单元与生物处理单元相结合进行水处 理。农村地区生活污水中夹带的悬浮物、漂浮物较多，并且路面尘沙 较多，降雨时雨水携带泥沙通过污水检查井汇入污水管道中，如果漂 浮物及泥沙不能在污水处理站前端得到有效去除而进入污水处理站， 将会影响后续生物处理的处理效果，严重时可导致膜生物反应器淤 堵、断丝，对污水处理站的处理效果影响较大。另外当雨水汇入污水 处理站会在短时间内加大后续构筑物的处理负荷，由于农村污水处理 站本身的处理规模较小，雨水的大量汇入将会严重影响污水处理效 果。而农村小型污水处理站由于规模受限，无法采用与大型污水处理 厂类似的整套工艺通过设置独立的构筑物对泥沙、悬浮物、漂浮物进 行处理，对以上问题进行集成解决显得十分必要。
实用新型内容
本实用新型提出一种用于农村生活污水预处理的截流格栅沉砂 池，所设计的截流格栅沉砂池适用于农村小型污水处理站的预处理。
实现本实用新型目的的技术方案为：
一种用于农村生活污水站预处理的截流格栅沉砂池，沉砂池形状 为长方体，一面墙上设置有污水进水管，与设置污水进水管的墙相连 的墙上设置溢流管，与设置污水进水管的墙相对的墙上设置污水出水 管，
污水进水管与污水出水管之间的池底上设置挡墙，在所述挡墙上 放置格栅，格栅为倾斜放置，与水平面的夹角为60～80°。
本实用新型提出的截流格栅沉砂池设在农村污水处理站前端，污 水经出水管进入污水处理站。
进一步，所述溢流管的管内底标高高于进水管的管内底标高，所 述出水管的管内底标高低于进水管管内底标高，但高于挡墙的墙顶。
本实用新型中，标高是以沉砂池池底为基准。
优选地，所述挡墙高为300～500mm，为混凝土材质，挡墙顶部 有放置格栅的凹槽。该挡墙既用于倾斜格栅的基础，又用做沉砂挡板。 将进水中携带的泥沙停留在格栅挡板前，通过定期抽排的方式去除。 在格栅池后设置污水出水管，污水经出水管进入污水处理站，混凝土 挡墙与出水管之间的区域又可以进一步截流泥沙。
更优选地，所述格栅与水平面的夹角为70°。
本实用新型的有益效果在于：
本实用新型提出的设置有截流格栅的沉砂池，解决了农村地区泥 沙、悬浮物、漂浮物、汇入雨水对农村小型污水处理站污水处理效果 的影响，适用于农村地区小型污水处理站的预处理。
