申请日2015.04.13
公开(公告)日2015.09.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种自清洗水处理装置，包括罐体，所述罐体的左侧设有插板，所述插板上设有活性炭，所述插板的右侧设有PH值调节装置，所述PH值调节装置的右侧设有若干过滤片和二号滤网，所述过滤片和二号滤网的右侧设有转轴，所述转轴上设有搅拌叶片，所述转轴的顶端通过变速箱与电机连接，所述转轴的右侧设有一号滤网，所述罐体的右侧下部导通设有集水池，所述集水池的底部设有回流管，所述回流管与罐体连接处设有增压泵，所述回流管的端部设有若干喷头。本实用新型结构稳定，可以对不同压力的水流进行泄压控制，提升了污水处理效率，且具有自清洗功能，适宜长时间使用。

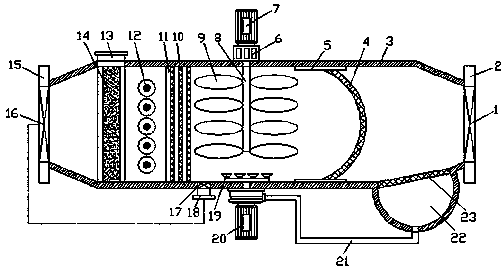

摘要附图
权利要求书
1.一种自清洗水处理装置，包括罐体、一号滤网、电机、搅拌叶片、二号滤网、过滤片、PH值调节装置、插板、喷头、增压泵、集水池和三号滤网，其特征在于，所述罐体的左端设有进水口，所述进水口上设有二号电磁阀，所述罐体的右端设有出水口，所述出水口上设有一号电磁阀，所述罐体的左侧竖直设有插板，所述插板滑动密封与罐体连接，所述插板上于罐体的内部设有活性炭，所述插板的右侧设有PH值调节装置，所述PH值调节装置的右侧竖直设有若干过滤片和二号滤网，所述过滤片和二号滤网交错设置，所述过滤片和二号滤网的右侧设有转轴，所述转轴上设有搅拌叶片，所述转轴的顶端于罐体的外侧顶部与变速箱连接，所述变速箱的上侧设有电机，所述转轴的右侧设有一号滤网，所述罐体的右侧下部导通设有集水池，所述集水池为半球形结构，所述集水池与罐体连接处设有三号滤网，所述集水池的底部中心位置设有回流管，所述回流管与罐体连接处设有增压泵，所述增压泵固定于罐体的底部，所述回流管的端部于罐体的内侧底部设有若干喷头，所述增压泵的左侧于罐体的底部导通设有污水口，所述污水口上设有三号电磁阀。
2.根据权利要求1所述的自清洗水处理装置，其特征在于，所述一号滤网为弧形，且其上下两端通过压缩弹簧滑动设于滑轨内。
3.根据权利要求1所述的自清洗水处理装置，其特征在于，所述喷头位于搅拌叶片的正下方。
说明书
一种自清洗水处理装置
技术领域
本实用新型涉及一种水处理设备，具体是一种自清洗水处理装置。
背景技术
目前，水资源的浪费已经成为全球议题，如何节约用水已经成各个大中小企业或用户所关注的问题。在化工、油田、炼油、钢铁、发电、制药、洗煤、食品、制药、造纸、制糖、中央空调、锅炉采暖、地源热泵及其它工矿企业需要对循环水源进行处理。传统的用于循环水(包括净环水和浊环水)、污水、油田回注水、自来水、地表水、地下水、海水、 游泳池用水、热水的水质处理及控制的方法通常包括单一的磁水处理技术、射频水处理技术和化学水处理技术。以上技术水处理较复杂，装置不稳定，污水处理效果差，且装置清洗需要借助外部水源，造成水体的大量浪费。
实用新型内容
本实用新型的目的在于提供一种自清洗水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种自清洗水处理装置，包括罐体、一号滤网、电机、搅拌叶片、二号滤网、过滤片、PH值调节装置、插板、喷头、增压泵、集水池和三号滤网，所述罐体的左端设有进水口，所述进水口上设有二号电磁阀，所述罐体的右端设有出水口，所述出水口上设有一号电磁阀，所述罐体的左侧竖直设有插板，所述插板滑动密封与罐体连接，所述插板上于罐体的内部设有活性炭，所述插板的右侧设有PH值调节装置，所述PH值调节装置的右侧竖直设有若干过滤片和二号滤网，所述过滤片和二号滤网交错设置，所述过滤片和二号滤网的右侧设有转轴，所述转轴上设有搅拌叶片，所述转轴的顶端于罐体的外侧顶部与变速箱连接，所述变速箱的上侧设有电机，所述转轴的右侧设有一号滤网，所述罐体的右侧下部导通设有集水池，所述集水池为半球形结构，所述集水池与罐体连接处设有三号滤网，所述集水池的底部中心位置设有回流管，所述回流管与罐体连接处设有增压泵，所述增压泵固定于罐体的底部，所述回流管的端部于罐体的内侧底部设有若干喷头，所述增压泵的左侧于罐体的底部导通设有污水口，所述污水口上设有三号电磁阀。
作为本实用新型进一步的方案：所述一号滤网为弧形，且其上下两端通过压缩弹簧滑动设于滑轨内。
作为本实用新型进一步的方案：所述喷头位于搅拌叶片的正下方。
与现有技术相比，本实用新型的有益效果是：通过活性炭进行杂质吸附和PH值调节装置进行PH值调节，可以对污水进行预处理，经过交错设置的过滤片和二号滤网进行充分过滤，后通过可以弹性左右伸缩移动的一号滤网进行进一步过滤，并可以进行一定的阻流作用，提升装置的稳定性，使得污水处理速率较平稳，且提升污水处理效果，当需要对罐体进行清理时，通过增压泵的作用使得集水池内的水体通过回流管进行回流加压，并从喷头喷出即可，并通过电机带动搅拌叶片转动，使得水体横向移动，可以提升过滤片、二号滤网和一号滤网的泥污清洗效果，此外，通过插拔插板可以对活性炭进行更换，简单便捷。
