申请日2015.04.29
公开(公告)日2015.10.21
IPC分类号F04D29/58
摘要
本实用新型涉及一种潜水污水泵用水循环冷却电机的回水结构，包括在潜水电机的电机端设计一套水循环冷却外套筒，在外套筒的筒体表面均布两个通孔，筒体上下用两个筒圈与筒体焊接，筒体直接从上而下套入电机壳，上面的筒圈与电机壳为间隙配合，下面的筒圈与泵盖之间固定连接;在泵端泵盖腔内设计两个回水用的过水孔与外套筒形成的腔体形成一个畅通的回路，同时在泵盖与叶轮后口环间留有间隙。本实用新型在潜水电机的电机端设计一套水循环冷却外套筒，在外套筒的筒体表面均布两个通孔，降低潜水泵运行时产生的噪音，提高潜水泵运行的可靠性，循环冷却电机的回水结构延长了潜水泵的使用寿命，节约成本。
权利要求书
1.一种潜水污水泵用水循环冷却电机的回水结构，其特征在于：所述回水 结构包括在潜水电机的电机端设计一套水循环冷却外套筒，在外套筒的筒体表 面均布两个通孔，筒体上下用两个筒圈与筒体焊接，筒体直接从上而下套入电 机壳，上面的筒圈与电机壳为间隙配合，下面的筒圈与泵盖之间固定连接;在 泵端泵盖腔内设计两个回水用的过水孔与外套筒形成的腔体形成一个畅通的回 路，同时在泵盖与叶轮后口环间留有间隙。
2.根据权利要求1所述的潜水污水泵用水循环冷却电机的回水结构，其特 征在于：下面的筒圈与泵盖用螺栓连接。
说明书
一种潜水污水泵用水循环冷却电机的回水结构
技术领域
本实用新型涉及一种回水结构，具体涉及一种在潜水电机的电机端设计一 套水循环冷却外套筒，在外套筒的筒体表面均布两个通孔的潜水污水泵用水循 环冷却电机的回水结构。
背景技术
一般潜水污水泵的水循环冷却电机的回水结构，通常设计为以下两种结构：
结构一：外接管路循环冷却结构
图1为外接管路冷却结构示意图。如图1所示：外接管路型冷却结构，在 蜗壳扩散管表面及电机部件冷却筒体开过水孔，两者之间需外接管路1方能实 现循环冷却电机的效果。该结构在扩散管关键部位开孔影响了泵的水力性能， 外接管路结构比较复杂，且冷却效果不佳。
结构二：普通循环冷却结构
图2为普通循环冷却结构示意图。图3为图2中的回水结构部分(A处)放 大示意图。如图2和3所示：图中标注的2为泵盖与叶轮后口环间隙，标注的3 为泵体过水孔、标注的4为泵盖过水孔、标注的5为连接座过水孔、标注的为6 电机壳过水孔，普通内循环型冷却结构的泵端需在泵体法兰端面设计过水孔， 在循环冷却时，水需经过叶轮口环间隙拐90度进入泵体法兰端面回水孔，再经 过连接座回水孔才能到达电机腔。连接座的回水孔为封闭的两个通孔，在回水 的过程中，路程太长。
该回水结构，结构复杂，加工难度大，装配要求较高，且易造成水泵机组 在运行时回水回路堵塞的现象，冷却效果不佳，水泵长期运行时，电机容易发 热，影响水泵的正常运行，缩短了水泵的使用寿命。
实用新型内容
针对上述问题，本实用新型的主要目的在于提供一种潜水电机的电机端设 计一套水循环冷却外套筒，在外套筒的筒体表面均布两个通孔的潜水污水泵用 水循环冷却电机的回水结构。

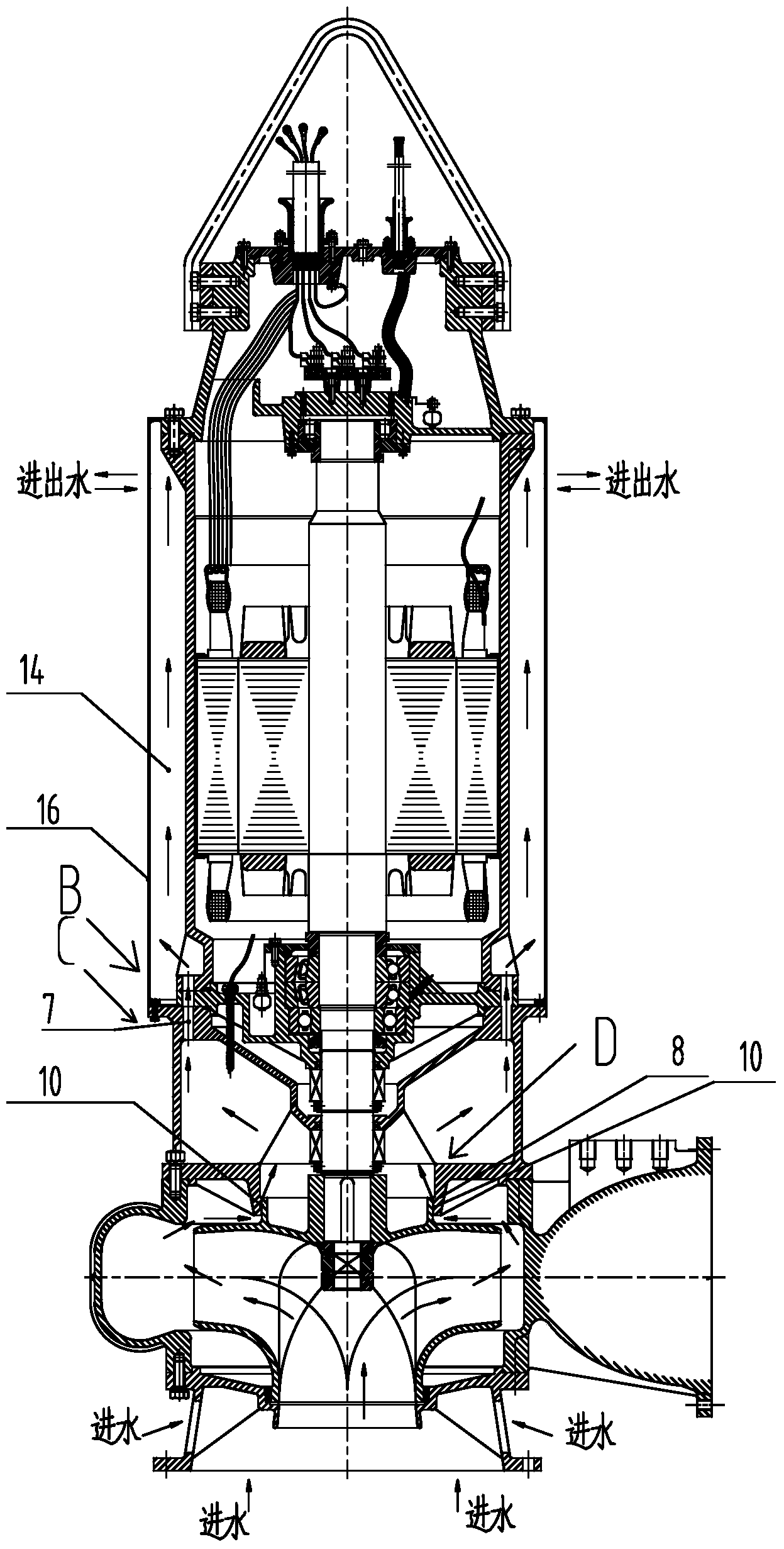

本实用新型是通过下述技术方案来解决上述技术问题的：一种潜水污水泵 用水循环冷却电机的回水结构，所述回水结构包括在潜水电机的电机端设计一 套水循环冷却外套筒，在外套筒的筒体表面均布两个通孔，筒体上下用两个筒 圈与筒体焊接，筒体直接从上而下套入电机壳，上面的筒圈与电机壳为间隙配 合，下面的筒圈与泵盖之间固定连接;在泵端泵盖腔内设计两个回水用的过水 孔与外套筒形成的腔体形成一个畅通的回路，同时在泵盖与叶轮后口环间留有 间隙。
在本实用新型的一个具体实施例子中，下面的筒圈与泵盖用螺栓连接。
本实用新型的积极进步效果在于：本实用新型提供的潜水污水泵用水循环 冷却电机的回水结构具有以下优点：本实用新型在潜水电机的电机端设计一套 水循环冷却外套筒，在外套筒的筒体表面均布两个通孔，降低潜水泵运行时产 生的噪音，提高潜水泵运行的可靠性，循环冷却电机的回水结构延长了潜水泵 的使用寿命，节约成本。
