申请日2015.04.12
公开(公告)日2015.07.01
IPC分类号C02F1/40; B01J19/18
摘要
本发明公开一种用于含油废水处理的搅拌釜，属于废水处理装备技术领域。包括有釜体(1)、搅拌浆叶(6)，釜体(1)的上部设置有马达(2)，马达(2)的下方通过第一连杆(3)与涡轮(4)，涡轮(4)的下方通过第二连杆(5)与搅拌浆叶(6)相连接，第二连杆(5)为中空结构，涡轮(4)的排出口与第二连杆(5)连通，搅拌浆叶(6)的内部为中空结构且与第二连杆(5)相连通，在搅拌桨叶(6)上设置有开口(8)。本发明提供的用于含油废水处理的搅拌釜通过在搅拌叶片上设置开口以及与开口相连通的涡轮，可以有效地克服搅拌叶片上由于降温后的废油导致的油垢难以清除的问题。

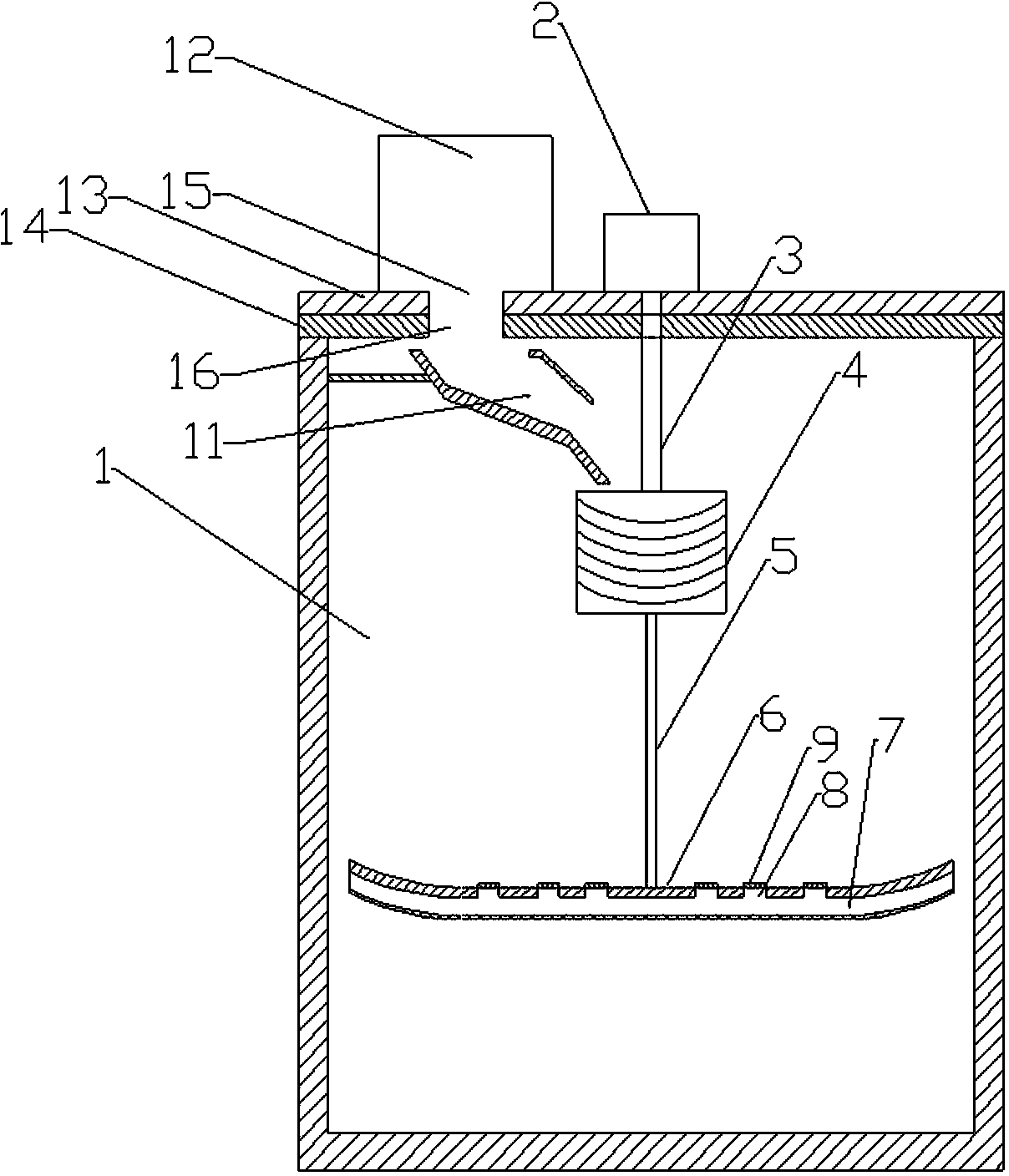

摘要附图
权利要求书
1.一种用于含油废水处理的搅拌釜，包括有釜体(1)、搅拌浆叶(6)，其特征在于，釜体(1)的上部设置有马达(2)，马达(2)的下方通过第一连杆(3)与涡轮(4)，涡轮(4)的下方通过第二连杆(5)与搅拌浆叶(6)相连接，第二连杆(5)为中空结构，涡轮(4)的排出口与第二连杆(5)连通，搅拌浆叶(6)的内部为中空结构且与第二连杆(5)相连通，在搅拌桨叶(6)上设置有开口(8)。
2.根据权利要求1所述的用于含油废水处理的搅拌釜，其特征在于：开口(8)的数量为两个以上，且在搅拌桨叶(6)上呈均匀分布。
3.根据权利要求1所述的用于含油废水处理的搅拌釜，其特征在于：在开口(8)上设置有弹片(9)，弹片(9)的部分边缘不与开口(8)连接。
4.根据权利要求1所述的用于含油废水处理的搅拌釜，其特征在于：开口(8)为圆形，弹片(9)的周边上设置有四段相互间隔的切开段(10)，切开段(10)不与开口(8)相连，弹片(9)的周边上的其余部分与开口(8)相连。
5.根据权利要求1所述的用于含油废水处理的搅拌釜，其特征在于：每段的切开段(10)的弧度大于45°。
6.根据权利要求1所述的用于含油废水处理的搅拌釜，其特征在于：在釜体(1)的上部还设置有隔板(13)，隔板(13)上设置有出料口(15)，出料口(15)的上方设置有试剂罐(12)，在隔板(15)的下方设置有转盘(14)，转盘(14)与隔板(15)相贴合，转盘(14)固定于第一连杆(3)上，转盘(14)上还设置有开孔(16)，当开孔(16)随着出料口(15)的下方时可以与出料口(15)相连通。
7.根据权利要求1所述的用于含油废水处理的搅拌釜，其特征在于：在转盘(14)的下方还设置有漏斗(11)，漏斗(11)的一端在出料口(15)的下方，漏斗(11)的另一端处于涡轮4的进口。
说明书
一种用于含油废水处理的搅拌釜
技术领域
本发明公开一种用于含油废水处理的搅拌釜，属于废水处理装备技术领域。
背景技术
含油污水是指含有脂(脂肪酸、皂粪、脂肪、蜡等)及各种油类(矿物油、动植物油)的污水。油在水中的存在形式：悬浮油、分散油、乳化油。含油污水的特点是COD、BOD高，有一定的气味和色度、易燃、易氧化分解，一般比水轻、难溶于水。对含油污水处理的难易程度取决于其来源、成分以及存在形式。其处理方法可归纳为四大类-物理法(如离心分离法、粗粒化法、膜分离法)、化学法(如酸化法、化学氧化法、光化学催化氧化法)。物理化学法(如浮选法、吸附法、磁吸附分离法)和生物化学法(如活性污泥法、生物膜法)。
其中，化学氧化法以及其它的一些方法中，都需要加入化学药剂对含油废水进行分解工序，使其中的一些油脂类被降解，这个工序中都需要在反应釜或者类似装置中进行操作，而含油废水中的高油物质在降温或者排液之后，会由于冷凝的作用凝固在叶片上，不容易被清除掉;而且由于桨叶是平面状，油污会形成整块的油垢，清除难度很大。
发明内容
本发明所要解决的技术问题是：含油废水氧化分解处理的搅拌釜中的叶片上容易凝结油垢。
技术方案：
一种用于含油废水处理的搅拌釜，包括有釜体、搅拌浆叶，釜体的上部设置有马达，马达的下方通过第一连杆与涡轮，涡轮的下方通过第二连杆与搅拌浆叶相连接，第二连杆为中空结构，涡轮的排出口与第二连杆连通，搅拌浆叶的内部为中空结构且与第二连杆相连通，在搅拌桨叶上设置有开口。
开口的数量为两个以上，且在搅拌桨叶上呈均匀分布。
在开口上设置有弹片，弹片的部分边缘不与开口连接。
开口为圆形，弹片的周边上设置有四段相互间隔的切开段，切开段不与开口相连，弹片的周边上的其余部分与开口相连。
每段的切开段的弧度大于45°。
在釜体的上部还设置有隔板，隔板上设置有出料口，出料口的上方设置有试剂罐，在隔板的下方设置有转盘，转盘与隔板相贴合，转盘固定于第一连杆上，转盘上还设置有开孔，当开孔随着出料口的下方时可以与出料口相连通。
在转盘的下方还设置有漏斗，漏斗的一端在出料口的下方，漏斗的另一端处于涡轮的进口。
有益效果
本发明提供的用于含油废水处理的搅拌釜通过在搅拌叶片上设置开口以及与开口相连通的涡轮，可以有效地克服搅拌叶片上由于降温后的废油导致的油垢难以清除的问题。
