申请日2015.04.13
公开(公告)日2015.10.21
IPC分类号C02F11/12
摘要
本实用新型公开了一种新型污泥干化装置，包括倾斜设置的支撑架，所述支撑架内平行于其底部的设置有泥盘及透明玻璃挡板，其中所述透明玻璃挡板固定于支撑架上方，并与其形成干化温室。本装置制作成本低廉，污泥干化效果明显，可实现污泥的一步干化，及污泥中水分回收和干化后污泥的再利用，具有很大的应用推广价值。此外，本装置还可与不同的污泥处置设备相结合，成为通往不同污泥处置途径的一个中转平台，达到降低污泥处置费用，提高处置手段的灵活性目的。

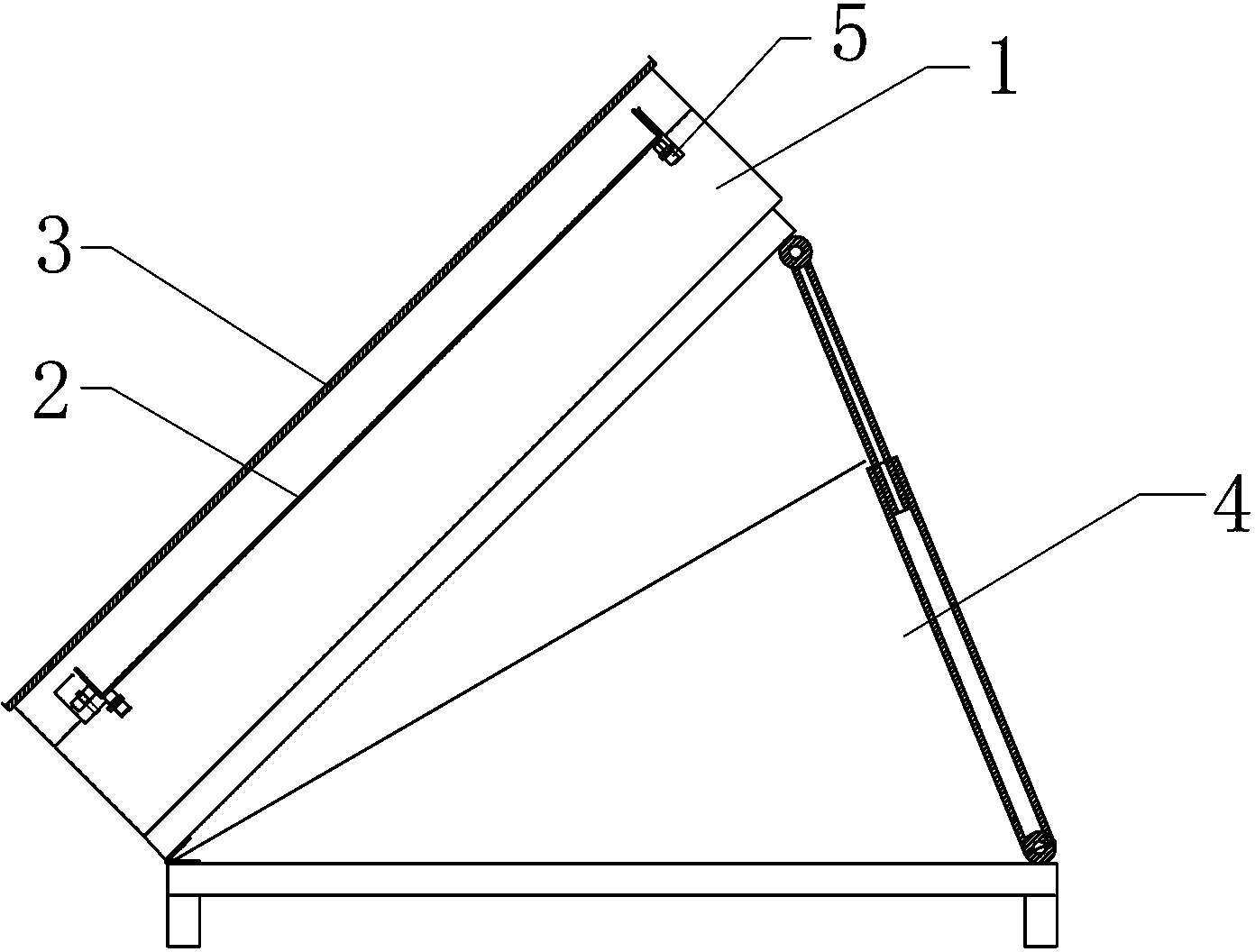

摘要附图
权利要求书
1.一种新型污泥干化装置，其特征在于：包括倾斜设置的支撑架(1)，所述支撑架(1)内平行于其底部的设置有泥盘(2)及透明玻璃挡板(3)，其中所述透明玻璃挡板(3)固定于支撑架(1)上方，并与其形成干化温室。
2.根据权利要求1所述的一种新型污泥干化装置，其特征在于：所述支撑架(1)下方设置有调节架(4)。
3.根据权利要求1所述的一种新型污泥干化装置，其特征在于：所述泥盘(2)内设置有若干辅条(21)。
4.根据权利要求1所述的一种新型污泥干化装置，其特征在于：所述支撑架(1)下沿处设置有接水盘。
5.根据权利要求1所述的一种新型污泥干化装置，其特征在于：所述支撑架(1)内设置有抽风机(5)。
6.根据权利要求1所述的一种新型污泥干化装置，其特征在于：所述支撑架(1)内置有温度湿度计。
说明书
一种新型污泥干化装置
技术领域
本实用新型涉及生态环境治理、保护技术及装置领域，具体为一种利用太阳能干化污泥的装置。
背景技术
当前我国污泥处理技术大致可分为焚烧和干化。但污泥焚烧所需的投资大，运行费用高，所以无特殊要求，一般不采用直接焚烧的方法。污泥干化是目前运用最广的方法，经过几十年的发展，污染干化技术的优点正显现出来，主要有污泥显著减容;形成颗粒或粉状稳定产品，污泥性状大大改善;产品无臭且无病原体;产品具有多种用途。所以要实现污泥的资源化利用，污泥干化是重要的第一步，而污泥干化的成本主要在于热能，因此能否选用恰当的热源是降低成本的关键所在。
污泥干化的传统设备主要有：
1、直接加热式，原理为对流加热，代表设备有转鼓、流化床等;
2、间接加热式，原理为传导或接触加热，代表设备有螺旋、圆盘、薄层、碟片、桨式等;
3、热辐射加热式，有带式、螺旋式等，但这些设备操作复杂，需要较高的运行成本。
发明内容
为了克服上述现有技术中的不足，本实用新型提供了一种利用太阳能干化污泥的装置，其制作成本低廉，污泥干化效果明显，可实现污泥的一步干化，及污泥中水分回收和干化后污泥的再利用，具有很大的应用推广价值。
本实用新型解决其技术问题所采用的技术方案为：
一种新型污泥干化装置，包括倾斜设置的支撑架，所述支撑架内平行于其底部的设置有泥盘及透明玻璃挡板，其中所述透明玻璃挡板固定于支撑架上方，并与其形成干化温室。
作为上述技术方案的改进，所述支撑架下方设置有调节架，其使支撑架可根据最佳光照调节倾斜角度以最大化利用太阳能。
作为上述技术方案的改进，所述泥盘内设置有若干辅条，其用于防止污泥下滑以使污泥得到最大程度的均匀干化。
作为上述技术方案的改进，所述支撑架下沿处设置有接水盘，其用于收集在污泥干化过程中装置蒸发凝结的水分。
作为上述技术方案的改进，所述支撑架内设置有抽风机，其用于当太阳光不够充足时加强装置内空气对流以加速污泥干化过程。
作为上述技术方案的改进，所述支撑架内置有温度湿度计。
本实用新型带来的有益效果有：
本新型污泥干化装置技术与传统技术相比，具备以下优点：
1、设备制作工艺简单，运行管理费用低廉，耗电量仅为传统干化技术的5%左右，节约成本;
2、处理后污泥含水率可降至10%左右，污泥体积减少可达3～5倍，可实现一步污泥干化处理，效果明显;
3、设备装置小，装配方便，设备运行稳定安全，灰尘产生量小，操作维护简单、使用寿命长;
4、系统透明程度高, 环境协调性好，利用可再生能源太阳能作为主要能源来源, 满足可持续发展的需求;
5、太阳能干化污泥装置制造工艺成熟，技术要求较低，便于大规模推广用，易于建设。
