申请日2015.08.12
公开(公告)日2015.12.23
IPC分类号C02F103/38; C02F9/14
摘要
本实用新型公开了一种橡胶废水处理系统，包括：污水进口，格栅，调节池，反应池，沉淀池一，厌氧池，生物水解池，氧化池，沉淀池二，中间池，脱氨氮器，碳滤器，清水池，污泥浓缩池，各个组成部分通过管道流水线连接为一体，本实用新型采用生化处理和物化处理相结合，处理效果好，运行费用低，污泥量少，对氨氮污染物具有较好的去除效果。
权利要求书
1.一种橡胶 废水处理系统，其特征在于，包括：污水进口，格栅，调节池，反应池，沉淀池一，厌氧池，生物水解池，氧化池，沉淀池二，中间池，脱氨氮器，碳滤器，清水池，污泥浓缩池，各个组成部分通过管道流水线连接为一体，其中在所述的反应池上连接有加药设备，在所述的氧化池上连接设置了风机，污水从污水进口进入，经过处理通过清水池排出口排出或者回收，其中，所述的格栅为预处理池设备，采用砖混结构，去除大颗粒的泥沙，杂质和生活垃圾，所述的格栅连接到调节池，所述的调节池采用地下式钢筋混凝土结构，所述的调节池连接到反应池，污水经过调节池后，进入到反应池，反应池连接到沉淀池一，所述的沉淀池一为物化处理池，所述的沉淀池一连接到厌氧池，污水进入厌氧池进行厌氧处理，经水解酸化后的污水进入氧化池，所述的氧化池，采用好氧活性污泥生物方法处理有机污水，经过氧化池后的污水，进入到沉淀池二，所述的沉淀池二采用地下式钢筋混凝土结构，经过沉淀池二后的污水进入到中间池，所述的中间池连接到脱氨氮器，通过脱氨氮器后连接到碳滤器，经过碳滤器的水，连接到清水池，同时，在所述的脱氨氮器，碳滤器连接了污泥浓缩池。
2.根据权利要求1所述的橡胶废水处理系统，其特征在于，在所述的调节池内设置了潜水搅拌泵或曝气管。
3.根据权利要求1所述的橡胶废水处理系统，其特征在于，所述的中间池采用地下式钢筋混凝土结构，有效容积180立方米。
说明书
一种橡胶废水处理系统
技术领域
本实用新型涉及水处理领域，特别是涉及一种橡胶废水处理系统。
背景技术
随着社会生产力的发展，水资源越来越缺乏，节约用水，污水循环利用是 当今社会发展的一个重要课题，也是社会可持续发展的有效方法，橡胶生产中 所排放的废水含有氨、氮、CODcr、BOD5等有机物废水，污水来源主要是橡胶生 产所用之水生产过程中排放的废水，废水中含有有机物和无机化合物，以及有 毒有害的物质，如不经处理直接排入江河，势必造成严重的水污染和环境污染 问题。为此，本实用新型提供了一种橡胶废水处理系统，系统结构简单，适合橡 胶行业中各个企业的污水净化回收处理。
实用新型内容
本实用新型主要解决的技术问题是提供一种橡胶废水处理系统，能够实现 污水的循环利用，同时改善环境，解决水资源的紧缺问题，同时，本实用新型一 种橡胶废水处理系统的废水处理能够达到国家有关排放标准。

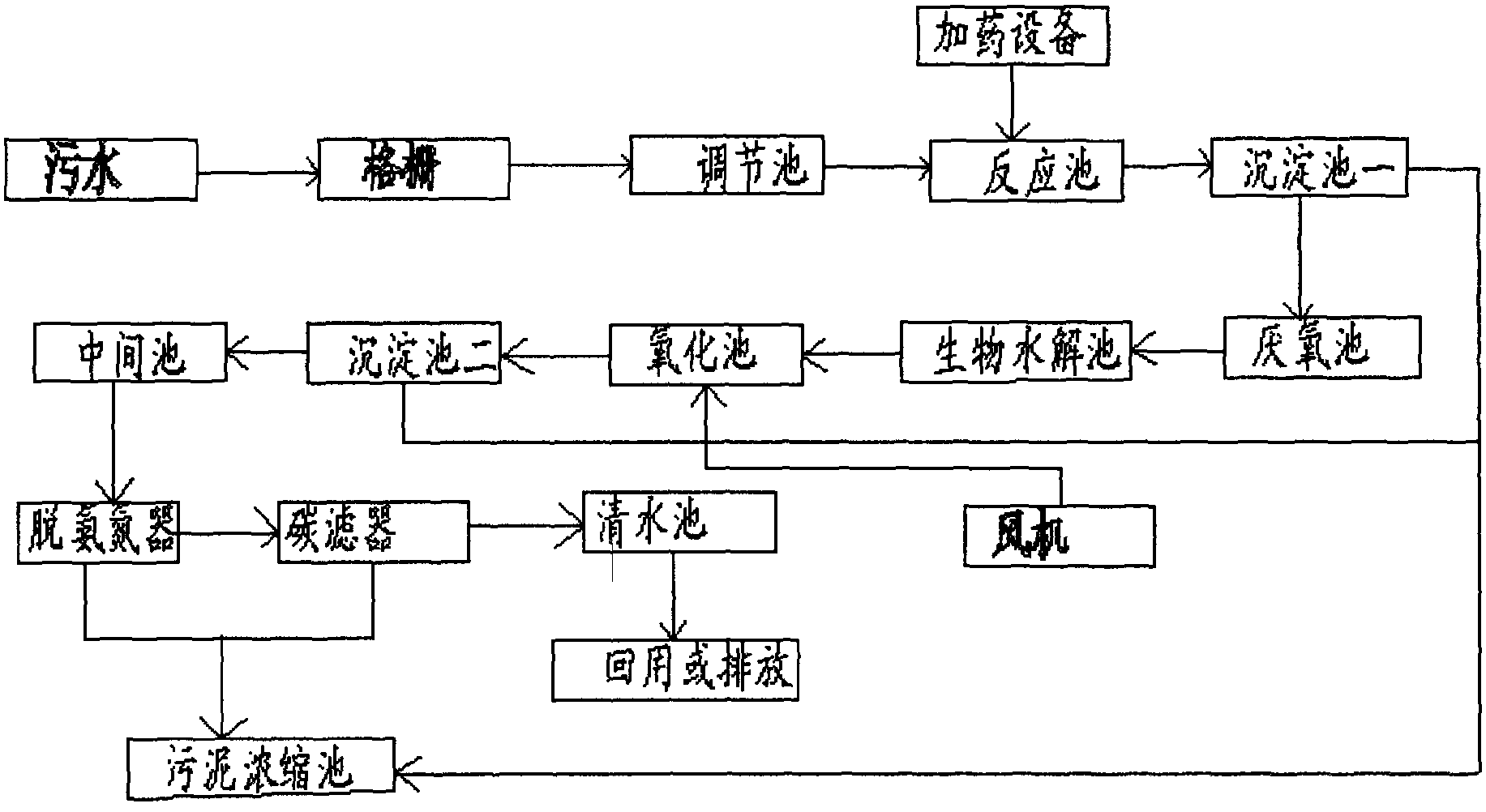

所述的一种橡胶废水处理系统，包括：污水进口，格栅，调节池，反应池， 沉淀池一，厌氧池，生物水解池，氧化池，沉淀池二，中间池，脱氨氮器，碳 滤器，清水池，污泥浓缩池，各个组成部分通过管道流水线连接为一体，其中 在所述的反应池上连接有加药设备，在所述的氧化池上连接设置了风机，污水 从污水进口进入，经过处理通过轻水池排出口排出或者回收，在污水处理过程 中，脱氨氮器和碳滤器产生的污泥进入到污泥浓缩池，在污泥浓缩池内经过压 滤机压滤后，进行干化污泥外运处理。
其中，所述的格栅为预处理池设备，采用砖混结构，去除大颗粒的泥沙，杂 质和生活垃圾，同时把絮凝剂的细微颗粒去除。
所述的格栅连接到调节池，污水经过格栅处理后，进入调节池，所述的调 节池采用地下式钢筋混凝土结构，有效容积600立方米，通过调节池，污水能 充分平衡水质、水量，使污水能比较均匀进入后续处理单元。
一种优选技术方氨，在所述的调节池内设置了潜水搅拌泵或曝气管，防止 发生沉淀现象。
所述的调节池连接到反应池，污水经过调节池后，进入到反应池，所述 的反应池是本实用新型最重要的组成部分，反应池的有效容积140立方米，在 所述的反应池内，加入聚凝剂或者碱液，使污水反应聚凝。
所述的反应池连接到沉淀池一，污水经过反应池后进入到沉淀池一，所述 的沉淀池一为物化处理池，采用沉淀方法，把污水分离。
所述的沉淀池一连接到厌氧池，污水进入厌氧池进行厌氧处理，污水经 厌氧的处理在厌氧菌的作用下分解去除污水中的氨氮、CODcr、BOD及降解污水 中有机含磷量，使污水得到初步净化，经过厌氧池的污水进入生物水解池，污水 在生物水解池内进水解酸化，降低污水中氨氮、磷、硫等有害有机物，经水解酸 化后的污水进入氧化池。
所述的氧化池，采用好氧活性污泥生物方法处理有机污水，在曝气供氧， 保证一定的pH值和温度以及提供营养盐的状态下，水中的细菌、真菌类、原生 动物类、以及微小后生动物等多种多样的微生物组成菌胶团，水中可溶性有机 物通过细菌(或真菌类)细胞壁吸收渗入细胞体内，在内酶作用下生化反应生 成CO2、H2O、P4O3-、SO42-、NO3-等无机物。污水在好氧菌的作用下分解和降解污水 中的有机物成份，使污水进一步得到净化。
经过氧化池后的污水，进入到沉淀池二，所述的沉淀池二采用地下式钢筋 混凝土结构，有效容积300立方米，在沉淀池中加入PAM药剂，使污水中的微细颗 粒、杂质杂物和氧化池脱落的氧化膜聚凝沉淀。
经过沉淀池二后的污水进入到中间池。
一种优选技术方案，所述的中间池采用地下式钢筋混凝土结构，有效容积 180立方米。
所述的中间池连接到脱氨氮器，通过脱氨氮器后连接到碳滤器，以保证废 水中氨氮含量低于排放标准。
经过碳滤器的水，连接到清水池，清水池的水经过检测，可以实现污水回 收或者排放。
同时，在所述的脱氨氮器，碳滤器连接了污泥浓缩池，污泥浓缩池通过压 滤机把污泥压滤浓缩，然后进行干化污泥外运处理。
本实用新型的有益效果是：本实用新型一种橡胶废水处理系统，废水采用 生化处理和物化处理相结合，处理效果好，运行费用低，污泥量少，有效地除 去废水中的有机污染物，对氨氮污染物具有较好的去除效果。
