申请日2015.04.29
公开(公告)日2016.12.07
IPC分类号C02F9/10; F22D1/00; C02F103/02
摘要
本发明属于生产用水处理领域，具体涉及一种生产用水处理装置。包括锅炉、换热器和余热回收装置，锅炉包括上部的锅筒和下部的燃烧炉，余热回收装置内部设有对流管束，储水箱通过管道依次连接砂滤器、活性炭过滤器、除盐设备、除氧设备和水泵，水泵通过管道连接对流管束进口，对流管束出口通过管道连接锅筒，燃烧炉一侧通过管道与余热回收装置进口连接，余热回收装置出口通过管道依次连接引风机和旋风分离器，旋风分离器一侧设置净化空气出口，旋风分离器底部连接布袋收尘器。对普通水进行处理后适用于工业生产用水，结构合理，充分利用了燃烧炉产生的高温烟气的热量，节能环保。
权利要求书

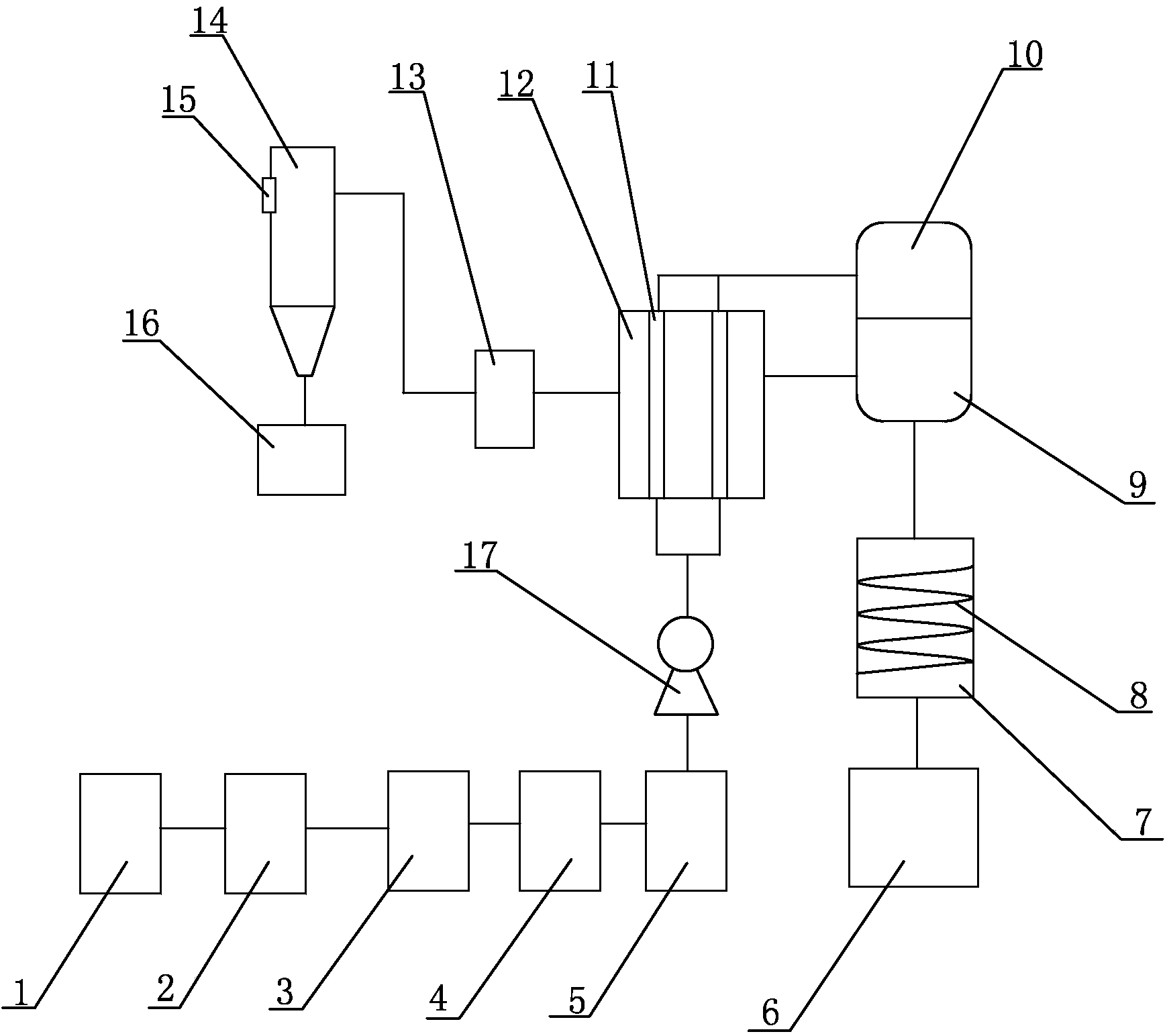

1.一种生产用水处理装置，其特征在于：包括锅炉、换热器(7)和余热回收装置(12)，锅炉包括上部的锅筒(10)和下部的燃烧炉(9)，余热回收装置(12)内部设有对流管束(11)，储水箱(1)通过管道依次连接砂滤器(2)、活性炭过滤器(3)、除盐设备(4)、除氧设备(5)和水泵(17)，水泵(17)通过管道连接对流管束(11)进口，对流管束(11)出口通过管道连接锅筒(10)，燃烧炉(9)一侧通过管道与余热回收装置(12)进口连接，余热回收装置(12)出口通过管道依次连接引风机(13)和旋风分离器(14)，旋风分离器(14)一侧设置净化空气出口(15)，旋风分离器(14)底部连接布袋收尘器(16)，燃烧炉(9)底部通过管道依次与换热器(7)和炉渣收集装置(6)相连接，换热器(7)内部设置盘旋状换热管(8)，对流管束(11)垂直设置。
说明书
生产用水处理装置
技术领域
本发明属于生产用水处理领域，具体涉及一种生产用水处理装置。
背景技术
现在很多企业生产用水要求较高，对于盐分、杂质、水温均有要求，而生产用水处理已经越来越受关注。生产用水的加热离不开锅炉，随着我国经济快速发展，能源消耗日益增加，城市大气质量日益恶化的问题越发突出。锅炉的烟气排放、炉渣排放是环境污染的一个重要原因，另一方面烟气、炉渣温度较高，直接排放，能耗大。
发明内容
针对现有技术的不足，本发明的目的是提供一种生产用水处理装置，结构合理，充分利用了燃烧炉产生的高温烟气的热量，节能环保。
本发明所述的生产用水处理装置，包括锅炉、换热器和余热回收装置，锅炉包括上部的锅筒和下部的燃烧炉，余热回收装置内部设有对流管束，储水箱通过管道依次连接砂滤器、活性炭过滤器、除盐设备、除氧设备和水泵，水泵通过管道连接对流管束进口，对流管束出口通过管道连接锅筒，燃烧炉一侧通过管道与余热回收装置进口连接，余热回收装置出口通过管道依次连接引风机和旋风分离器，旋风分离器一侧设置净化空气出口，旋风分离器底部连接布袋收尘器，燃烧炉底部通过管道依次与换热器和炉渣收集装置相连接，换热器内部设置盘旋状换热管，对流管束垂直设置。
使用时，储水箱中的水依次进入砂滤器和活性炭过滤器过滤，再进入除盐设备中除盐，然后进入除氧设备中除氧，再在水泵的作用下进入余热回收装置中的对流管束中进行进一步的加热，燃烧炉中燃烧产生的高温烟气在引风机的作用下进入余热回收装置中，流经对流管束，冲刷对流管束外壁，进一步加热对流管束中的水，高温烟气再在引风机作用下进入旋风分离器进行处理，处理得到的净化空气从净化空气出口排出，处理得到的粉尘从旋风分离器底部出口经管道进入布袋收尘器中。水在对流管束被加热后，进入锅筒中继续加热，可以根据实际需要，设定锅炉烧水的温度。
锅炉下部的燃烧炉产生的热渣通过管道进入换热器回收余热，然后进入炉渣收集装置中。
综上所述，本发明具有以下优点：
本发明提供了一种生产用水处理装置，对普通水进行处理后适用于工业生产用水，结构合理，充分利用了燃烧炉产生的高温烟气的热量，节能环保。
