申请日2015.08.11
公开(公告)日2015.12.02
IPC分类号C01B33/10
摘要
本实用新型涉及一种生产氟硅酸钙的处理装置，尤其涉及一种利用含氟废水生产氟硅酸钙的处理装置。它由反应池、储料塔、输送绞龙、电机、搅拌桨和沉淀塔构成，反应池上端装有输送绞龙，输送绞龙的一端连接有储料塔;反应池上端的中间固装有电机和搅拌桨;反应池的两侧安装有进料管，反应池内安装有出料管和排水管，出料管的一端通过送料管与沉淀塔连接。本实用新型的废水和氢氧化钙采用自动投料、自动搅拌，投料控制准确，搅拌均匀，产品质量容易保证。沉淀反应池取料排水方便，节约生产成本，生产效率高，工人劳动强度大大降低。解决了现有利用含氟废水生产氟硅酸钙的装置采用人工上料，人工搅拌，一人一池，效率低下，生产环境差的问题。
权利要求书

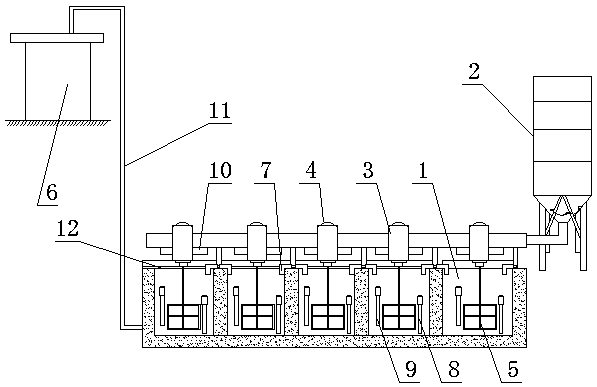

1.一种利用含氟废水生产氟硅酸钙的处理装置，它由反应池(1)、储料塔(2)、输送绞龙(3)、电机(4)、搅拌桨(5)和沉淀塔(6)构成，其特征在于：反应池(1)上端装有输送绞龙(3)，输送绞龙(3)上制作有与反应池(1)的数量相等的绞龙投料口(10)，输送绞龙(3)的一端连接有储料塔(2);反应池(1)上端的中间通过固定支架(12)固装有电机(4)，电机(4)下端安装有搅拌桨(5);反应池(1)的两侧安装有进料管(7)，反应池(1)内安装有出料管(8)和排水管(9)，出料管(8)的一端连接送料管(11)，送料管(11)的另一端与沉淀塔(6)连接;排水管(9)连接污水处理池。
说明书
一种利用含氟废水生产氟硅酸钙的处理装置
技术领域
本实用新型涉及一种生产氟硅酸钙的处理装置，尤其涉及一种利用含氟废水生产氟硅酸钙的处理装置。
背景技术
氟硅酸钠是建筑、建材工业用量最大的氟硅酸盐品种。主要用做搪瓷助溶剂，玻璃乳白剂、耐酸胶泥和耐酸混凝土凝固剂、木材防腐剂和农药工业中用于制造杀虫剂等。二氧化硅广泛用于制造平板玻璃、玻璃制品、铸造砂、玻璃纤维、陶瓷彩釉、防锈用喷砂、耐火材料以及制造轻量气泡混凝土等。
目前在国内利用含氟废水生产氟硅酸钙的处理装置主要使用简单的池子做反应载体，废水和氢氧化钙都是由人工进行投料，人工进行搅拌;这种方式不仅投料比例不准确，影响产品的质量，分离出来的水排放不干净，而且工作效率很低，工人劳动强度大，安全生产的隐患大，不能满足工业化生产的需要。
发明内容
本实用新型的目的在于，针对上述现有技术的不足，提供一种投料控制准确，自动搅拌，产品质量容易保证，取料排水方便，生产成本低，生产效率高，工人劳动强度大大降低的利用含氟废水生产氟硅酸钙的处理装置。
本实用新型是通过如下的技术方案来实现上述目的的：
该利用含氟废水生产氟硅酸钙的处理装置由反应池、储料塔、输送绞龙、电机、搅拌桨和沉淀塔构成，其特征在于：反应池上端装有输送绞龙，输送绞龙上制作有与反应池的数量相等的绞龙投料口，输送绞龙的一端连接有储料塔;反应池上端的中间通过固定支架固装有电机，电机下端安装有搅拌桨;反应池的两侧安装有进料管，反应池内安装有出料管和排水管，出料管的一端连接送料管，送料管另一端与沉淀塔连接;排水管连接污水处理池。
本实用新型与现有技术相比的有益效果在于：
该利用含氟废水生产氟硅酸钙的处理装置的废水和氢氧化钙采用自动投料，投料控制准确，搅拌均匀，产品质量容易保证。沉淀反应池取料排水方便，节约生产成本，生产效率高，工人劳动强度大大降低。解决了现有利用含氟废水生产氟硅酸钙的装置采用人工上料，人工搅拌，一人一池，效率低下，生产环境差的问题。
