申请日2015.08.12
公开(公告)日2017.11.24
IPC分类号G09B9/00
摘要

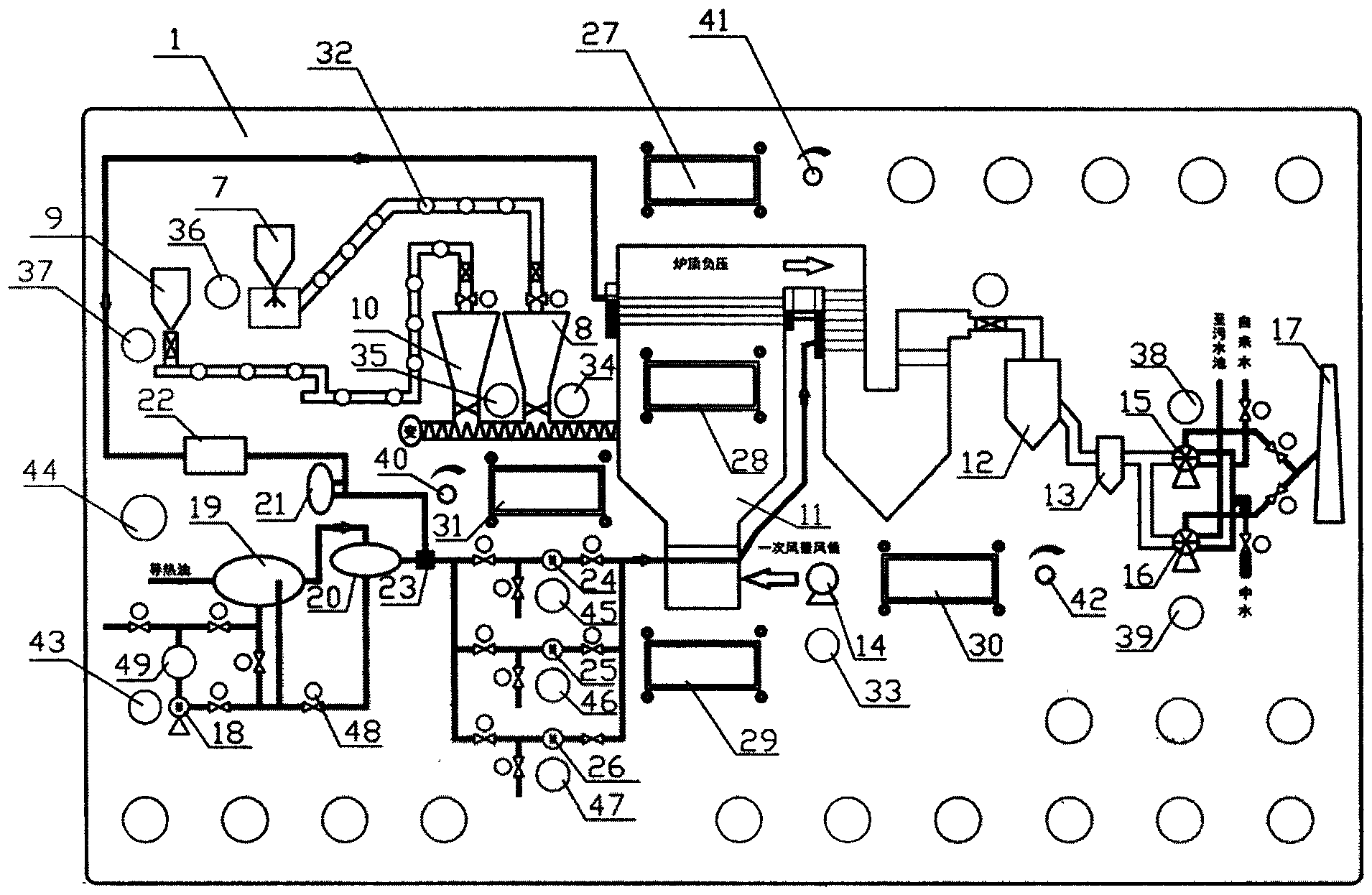

本发明公开了一种污水处理厂污泥焚烧炉实训操作平台，包括底板和运行有实训管理软件的控制器，底板正面上部嵌装有与控制器电连接的触摸屏、层料压差值模拟显示表、炉顶负压模拟显示表、引风机A数值模拟显示表和引风机B数值模拟显示表;底板正面下部绘有焚烧炉的工艺流程图并嵌装有与控制器电连接的数显表、操作按钮、调旋按钮和模拟管路指示灯;所述控制器安装在底板背面。当学员进行实训操作时，学员的操作步骤被自动记录到软件系统中，操作完成点击交卷按钮后，学员的全部操作步骤会自动显示在触摸屏系统界面上，并与答案数据库进行对比，自动得出实训成绩。本方案适用于污泥焚烧炉操作的教学和考核。
权利要求书
1.一种污水处理厂污泥焚烧炉实训操作平台，其特征在于，包括底板和运行有实训管理软件的控制器，底板正面上部嵌装有触摸屏、层料压差值模拟显示表、炉顶负压模拟显示表、引风机A数值模拟显示表和引风机B数值模拟显示表;底板正面下部绘有焚烧炉的工艺流程图并嵌装有数显表、操作按钮、调旋按钮和模拟管路指示灯;所述控制器安装在底板背面，触摸屏、层料压差值模拟显示表、炉顶负压模拟显示表、引风机A数值模拟显示表、引风机B数值模拟显示表、数显表、操作按钮、调节旋钮和模拟管路指示灯都与控制器电连接;
工艺流程图包括破碎机图标、煤仓图标、除铁器图标、干污泥料仓图标、焚烧炉图标、喷淋塔图标、布袋除尘器图标、一次风机图标、引风机A图标、引风机B图标、烟囱图标以及导热油系统模拟模块，所述破碎机图标通过模拟管路连接煤仓图标，除铁器图标通过模拟管线连接干污泥料仓图标，煤仓图标和干污泥料仓图标通过模拟给料管线连接焚烧炉图标，焚烧炉图标通过模拟管路连接喷淋塔图标，喷淋塔图标通过模拟管路连接布袋除尘器图标，布袋除尘器图标通过模拟管路分布连接引风机A图标和引风机B图标，引风机A图标和引风机B图标都通过模拟管路连接烟囱图标，导热油系统模拟模块通过模拟管路连接焚烧炉图标。
2.根据权利要求1所述的一种污水处理厂污泥焚烧炉实训操作平台，其特征在于，所述数显表包括炉顶氧量值模拟显示表、炉膛温度值模拟显示表、风室温度模拟显示表、一次风量风值模拟显示表和给料螺旋数值显示表。
3.根据权利要求1所述的一种污水处理厂污泥焚烧炉实训操作平台，其特征在于，连接破碎机图标和煤仓图标的模拟管路上安装有模拟管路指示灯，连接除铁器图标和干污泥料仓图标的模拟管路上安装有模拟管路指示灯。
4.根据权利要求1或3所述的一种污水处理厂污泥焚烧炉实训操作平台，其特征在于，操作按钮包括与一次风机图标对应的一次风机按钮、与煤仓图标对应的煤仓按钮、与干污泥料仓对应的干污泥料仓按钮、与破碎机图标对应的破碎机按钮、与除铁器图标对应的除铁器按钮、与引风机A图标对应的引风机A按钮和与引风机B图标对应的引风机B按钮;调节旋钮包括给料调节旋钮、炉顶氧量调节旋钮和一次风机风量调节旋钮。
5.根据权利要求4所述的一种污水处理厂污泥焚烧炉实训操作平台，其特征在于，导热油系统模拟模块包括注油泵图标、导热油低位槽图标、高位膨胀罐图标、油冷却器图标、干燥机图标、三通图标、第一泵机图标、第二泵机图标和第三泵机图标;注油泵图标通过模拟管路连接导热油低位槽图标和高位膨胀罐，导热油低位槽图标通过模拟管路连接高位膨胀罐图标，高位膨胀罐图标通过模拟管路连接三通图标，第一泵机图标两端分别通过模拟管路连接三通图标和焚烧炉图标，第二泵机图标和第三泵机图标都与第一泵机图标并联，干燥机图标通过模拟管路连接焚烧炉图标，油冷却器图标通过模拟管路连接干燥机图标和三通图标，导热油系统模拟模块还包括若干个串联在模拟管路中的开关图标。
6.根据权利要求5所述的一种污水处理厂污泥焚烧炉实训操作平台，其特征在于，操作按钮还包括与注油泵图标对应的注油泵按钮、与干燥机图标对应的干燥机按钮、与第一泵机图标对应的第一泵机按钮、与第二泵机图标对应的第二泵机按钮、与第三泵机图标对应的第三泵机按钮以及与各个开关图标一一对应的开关按钮。
说明书
一种污水处理厂污泥焚烧炉实训操作平台
技术领域
本发明涉及仿真教学考核系统，尤其是涉及一种污水处理厂污泥焚烧炉实训操作平台。
背景技术
近年来，随着国民经济的迅速发展和人民生活水平的逐步提高，污水处理厂的处理程度迅速提高，在污水得到净化的同时，污水中的污染物质作为污泥被分离出来，也就是说污泥是污水处理厂净化污水时产生的副产物。污水处理厂污泥成分复杂，含有机物多，性质不稳定，易腐化发臭，重金属、有毒有害污染物的含量高，含病原菌和寄生虫卵等，若任意堆放不进行有效地处理处置将对环境产生严重危害，污泥处理处置问题得到越来越多的关注。
污泥焚烧是最彻底的污泥处理方法，与其它的污泥处理方法相比较，焚烧的优点在于能使污泥中的有机物全部碳化，最大限度地减少污泥体积，其产物为无菌、无臭的无机残渣，迅速实现了污泥的无菌化和减量化的目的。而且污泥焚烧设施占地面积小，自动化水平高，受外界环境条件影响较小。
目前国内主要污泥焚烧设施设备多为国外引进，单纯依靠原有污水处理厂的培训项目已不符合现实污泥处理要求。因此，研发一种新型污泥焚烧炉实训操作平台，对污泥处理工进行有针对性的培训，对于推进污泥处理行业的发展与保护环境节能减排具有重要的现实意义。
发明内容
本发明主要是解决现有技术所存在的缺乏合适的污泥焚烧炉仿真教学考核系统的技术问题，提供一种可以高度模拟焚烧炉现场操作、适用于教学以及考核的污水处理厂污泥焚烧炉实训操作平台。
本发明针对上述技术问题主要是通过下述技术方案得以解决的：一种污水处理厂污泥焚烧炉实训操作平台，包括底板和运行有实训管理软件的控制器，底板正面上部嵌装有触摸屏、层料压差值模拟显示表、炉顶负压模拟显示表、引风机A数值模拟显示表和引风机B数值模拟显示表;底板正面下部绘有焚烧炉的工艺流程图并嵌装有数显表、操作按钮、调旋按钮和模拟管路指示灯;所述控制器安装在底板背面，触摸屏、层料压差值模拟显示表、炉顶负压模拟显示表、引风机A数值模拟显示表、引风机B数值模拟显示表、数显表、操作按钮、调节旋钮和模拟管路指示灯都与控制器电连接。
整个实训操作平台采用悬挂式板型结构，实训是挂在相应的支架上插电后即可使用。底板采用铁质双层亚光密纹喷塑结构。层料压差值模拟显示表显示模拟的层料压差值，炉顶负压模拟显示表显示模拟的炉顶负压值，引风机A数值模拟显示表显示模拟的引风机A的参数，引风机B数值模拟显示表显示模拟的引风机B的参数。
作为优选，所述数显表包括炉顶氧量值模拟显示表、炉膛温度值模拟显示表、风室温度模拟显示表、一次风量风值模拟显示表和给料螺旋数值显示表。
作为优选，工艺流程图包括破碎机图标、煤仓图标、除铁器图标、干污泥料仓图标、焚烧炉图标、喷淋塔图标、布袋除尘器图标、一次风机图标、引风机A图标、引风机B图标、烟囱图标以及导热油系统模拟模块，所述破碎机图标通过模拟管路连接煤仓图标，除铁器图标通过模拟管线连接干污泥料仓图标，煤仓图标和干污泥料仓图标通过模拟给料管线连接焚烧炉图标，焚烧炉图标通过模拟管路连接喷淋塔图标，喷淋塔图标通过模拟管路连接布袋除尘器图标，布袋除尘器图标通过模拟管路分布连接引风机A图标和引风机B图标，引风机A图标和引风机B图标都通过模拟管路连接烟囱图标，导热油系统模拟模块通过模拟管路连接焚烧炉图标。
工艺流程图上的各个图标与实际焚烧炉系统中的各个设备一一对应。
作为优选，连接破碎机图标和煤仓图标的模拟管路上安装有模拟管路指示灯，连接除铁器图标和干污泥料仓图标的模拟管路上安装有模拟管路指示灯。
模拟管路指示灯用于指示模拟管路通畅或者关闭。
作为优选，操作按钮包括与一次风机图标对应的一次风机按钮、与煤仓图标对应的煤仓按钮、与干污泥料仓对应的干污泥料仓按钮、与破碎机图标对应的破碎机按钮、与除铁器图标对应的除铁器按钮、与引风机A图标对应的引风机A按钮和与引风机B图标对应的引风机B按钮;调节旋钮包括给料调节旋钮、炉顶氧量调节旋钮和一次风机风量调节旋钮。
操作按钮用于控制对应图标所模拟的设备的开关。
作为优选，导热油系统模拟模块包括注油泵图标、导热油低位槽图标、高位膨胀罐图标、油冷却器图标、干燥机图标、三通图标、第一泵机图标、第二泵机图标和第三泵机图标;注油泵图标通过模拟管路连接导热油低位槽图标和高位膨胀罐，导热油低位槽图标通过模拟管路连接高位膨胀罐图标，高位膨胀罐图标通过模拟管路连接三通图标，第一泵机图标两端分别通过模拟管路连接三通图标和焚烧炉图标，第二泵机图标和第三泵机图标都与第一泵机图标并联，干燥机图标通过模拟管路连接焚烧炉图标，油冷却器图标通过模拟管路连接干燥机图标和三通图标，导热油系统模拟模块还包括若干个串联在模拟管路中的开关图标。
作为优选，操作按钮还包括与注油泵图标对应的注油泵按钮、与干燥机图标对应的干燥机按钮、与第一泵机图标对应的第一泵机按钮、与第二泵机图标对应的第二泵机按钮、与第三泵机图标对应的第三泵机按钮以及与各个开关图标一一对应的开关按钮。
实训管理软件具有密码保护、操作时间自动记录、操作流程自动记录和操作顺序答案数据库等功能。当学员进行实训操作时，学员的操作步骤被自动记录到软件系统中，操作完成点击交卷按钮后，学员的全部操作步骤会自动显示在触摸屏系统界面上，并与答案数据库进行对比，自动得出实训成绩。
本发明带来的实质性效果是，具有科技含量高、外形美观、安装维护简便、重量轻、使用方便、可靠性高等特点，通过该平台能够进行多种污泥焚烧处理工艺操作流程的实训和考核，在高度模拟现场操作条件的同时，避免了在现场培训时可能会涉及到的对设施设备正常运行的影响和安全问题。
本实训操作平台的开发使污水处理厂操作人员通过实训教育，能够系统地学习到污泥处理处置的知识，真正掌握实用技术与操作技能，不断开拓发展新技术，保障污水处理厂的稳定运行达标。为我国的环境保护事业和可持续发展做出更大的贡献。
