申请日2015.04.28
公开(公告)日2016.01.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种方便清洗的污水处理装置，其包括过滤池，在所述过滤池的底部、侧壁上设有等间距分布的LED灯珠;在所述过滤池上通过支架固定一过滤结构，所述过滤结构包括固定在支架上的气缸，在所述气缸的端部设有过滤体，所述过滤体包括三层相间设置、网孔规格不一的过滤网，相邻过滤网之间间距为15-50cm;本实用新型能够解决现有技术中存在的不足之处，提高污水处理过滤的效率，同时增加污水内部情况的可视性。
权利要求书

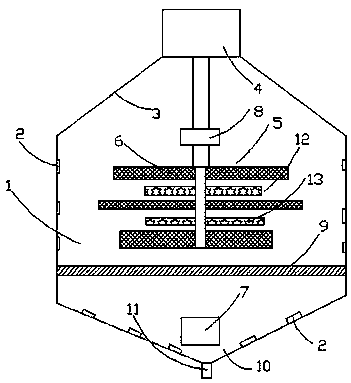

1.方便清洗的污水处理装置，其特征在于：包括过滤池，在所述过滤池的底部、侧壁上设有等间距分布的LED灯珠;在所述过滤池上通过支架固定一过滤结构，所述过滤结构包括固定在支架上的气缸，在所述气缸的端部设有过滤体，所述过滤体包括三层相间设置、网孔规格不一的过滤网，相邻过滤网之间间距为15-50cm。
2.根据权利要求1所述方便清洗的污水处理装置，其特征在于：在所述过滤池的底部带有搅拌器。
3.根据权利要求1所述方便清洗的污水处理装置，其特征在于：在所述气缸与所述过滤体之间设有驱动电机。
4.根据权利要求1所述方便清洗的污水处理装置，其特征在于：所述过滤池底部带有隔网。
5.根据权利要求1所述方便清洗的污水处理装置，其特征在于：所述过滤池的底部为锥形底。
6.根据权利要求5所述方便清洗的污水处理装置，其特征在于：在所述锥形底的底部设有排污管。
7.根据权利要求1所述方便清洗的污水处理装置，其特征在于：相邻过滤网之间设有吸附体。
8.根据权利要求7所述方便清洗的污水处理装置，其特征在于：所述吸附体内部填充杀菌剂。
9.根据权利要求7所述方便清洗的污水处理装置，其特征在于：所述吸附体内部填充活性炭。
说明书
方便清洗的污水处理装置
技术领域
本实用新型涉及一种方便清洗的污水处理装置。
背景技术
目前用于污水处理的时候，很多污水内部的情况无法知晓，需要借助外部的照明才能看清，这样显得麻烦，无法及时知晓内部的情况;另外，在污水处理的时候，由于过滤网为固定的，无法进行及时清理，或者无法拿出来进行清理，导致清理麻烦，故此整体有待改良，以满足现有市场的需求。
实用新型内容
本实用新型的目的是为了提供一种方便清洗的污水处理装置，能够解决现有技术中存在的不足之处，提高污水处理过滤的效率，同时增加污水内部情况的可视性。
为实现上述目的，本实用新型的技术方案是：
方便清洗的污水处理装置，其特征在于：包括过滤池，在所述过滤池的底部、侧壁上设有等间距分布的LED灯珠;在所述过滤池上通过支架固定一过滤结构，所述过滤结构包括固定在支架上的气缸，在所述气缸的端部设有过滤体，所述过滤体包括三层相间设置、网孔规格不一的过滤网，相邻过滤网之间间距为15-50cm。
对本实用新型做进一步优选，在所述过滤池的底部带有搅拌器。
对本实用新型做进一步优选，在所述气缸与所述过滤体之间设有驱动电机。
对本实用新型做进一步优选，所述过滤池底部带有隔网。
对本实用新型做进一步优选，所述过滤池的底部为锥形底。
对本实用新型做进一步优选，在所述锥形底的底部设有排污管。
对本实用新型做进一步优选，相邻过滤网之间设有吸附体。
对本实用新型做进一步优选，所述吸附体内部填充杀菌剂。
对本实用新型做进一步优选，所述吸附体内部填充活性炭。
与现有技术相比较，本实用新型的有益效果：
本实用新型包括过滤池，在所述过滤池的底部、侧壁上设有等间距分布的LED灯珠;在所述过滤池上通过支架固定一过滤结构，所述过滤结构包括固定在支架上的气缸，在所述气缸的端部设有过滤体;本实用新型借助设置的LED灯珠，实现过滤池内部污水情况的查看;本实用新型还通过气缸将过滤体可以上下活动，增加了在清理过程中的方便性，改良了现有技术中的不足之处，使得整体方便，同时过滤效果高。
本实用新型中的过滤体包括三层相间设置、网孔规格不一的过滤网，相邻过滤网之间间距为15-50cm，这样的结构能够满足过滤池对不同杂质的过滤，有些杂质过大，有些较小，故此可以实现很好的过滤效果。
由上可知，本实用新型能够解决现有技术中存在的不足之处，提高污水处理过滤的效率，同时增加污水内部情况的可视性。
为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。
