申请日2015.04.28
公开(公告)日2015.10.14
IPC分类号C02F9/04; B01D61/14; C02F1/44
摘要
一种小型应急水处理设备，包括箱体，所述箱体内设有进水口、过滤器、进水泵、第一压力变送器、进水阀、化学加药装置、滤膜群组、空气压缩机、第二压力变送器、产水口、浓水排水口，下排阀，其特征在于：所述进水泵与滤膜群组连接之间设有第一压力变送器，所述滤膜群组的出水口与产水口连接之间设有第二压力变送器。自来水、地表水、地下水经过小型应急水处理设备后，通过滤膜群组内的超滤膜过滤后，可提高特殊场所用水质量，减少以水传播疾病的发生，并且降低因饮用含氯的水导致癌症机率。在滤膜群组前、后设有压力变送器，当运行压力大于或等于1.6bar时，压力变送器即时通知系统停机检测，并且保护滤膜组件，避免损坏，同时提示系统进行在线气洗。
权利要求书

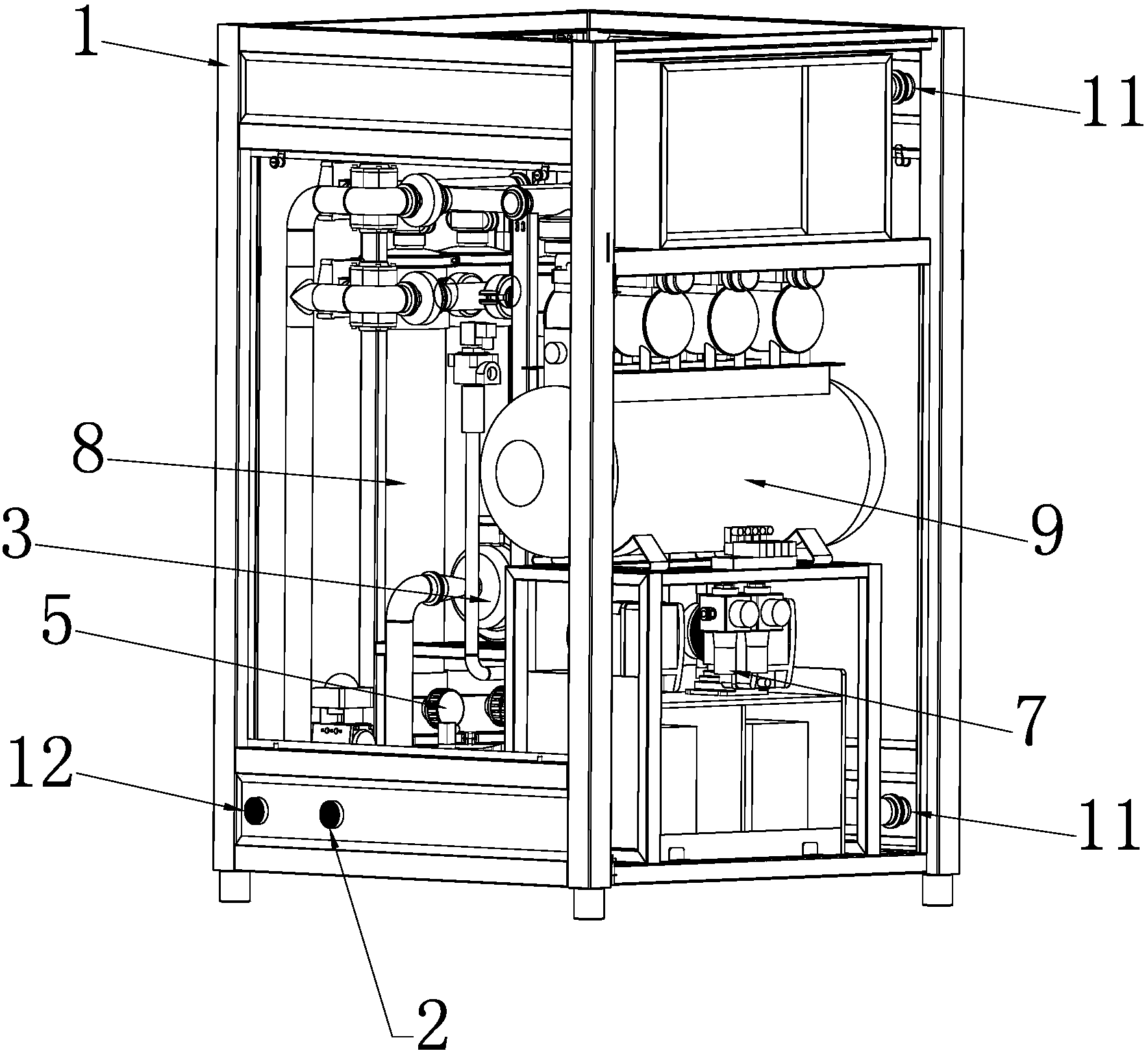

1.一种小型应急水处理设备，包括箱体(1)，所述箱体(1)内设有进水口(2)、过滤器(3)、进水泵(4)、第一压力变送器(5)、进水阀(6)、化学加药装置(7)、滤膜群组(8)、空气压缩机(9)、第二压力变送器(10)、产水口(11)、浓水排水口(12)，下排阀(13)，其特征在于：所述进水泵(4)与滤膜群组(8)连接之间设有第一压力变送器(5)，所述滤膜群组(8)的出水口与产水口(11)连接之间设有第二压力变送器(10)。
2.根据权利要求1所述一种小型应急水处理设备，其特征在于：所述滤膜群组(8)的进水口经进水口(2)、过滤器(3)、进水泵(4)串联连接，所述滤膜群组(8)的进气口与空气压缩机(9)连接，所述滤膜群组(8)的浓水出水口、浓水排水口(12)、下排阀(13)出水口与外界相连。
3.根据权利要求1所述一种小型应急水处理设备，其特征在于：所述滤膜群组(8)由不少于两支超滤膜管竖直排列构成。
4.根据权利要求1所述一种小型应急水处理设备，其特征在于：所述第一压力变送器(5)并连接化学加药装置(7)。
说明书
一种小型应急水处理设备
技术领域
本实用新型涉及一种小型应急水处理设备。
背景技术
随着江河的水体环境不断恶化，可饮用且对人们健康的水质越来越少。而自来水厂通过对江河水进行沉淀、消毒、过滤等工艺流程，而自来水大都采用氯化法进行消毒，防止水传播疾病，但近年来研究发现，指出氯化消毒后的自来水能产生致癌物质，加上质量良莠不齐的输水管二次污染后，还附带一系列重金属元素。并且为车站、码头、餐饮、工厂等场所提供高效的特殊用水，这是家用水处理设备无法达到理想效果的。
一般的应急水处理设备，没有在滤膜群组前、后设有压力变送器，造成在水处理设备工作中，滤膜群组因进水压力过大，容易造成滤膜群组损坏，使得滤膜寿命缩短，生产出来的水不达标，影响饮用。
发明内容
为了克服现有技术的不足，本实用新型提供一种小型应急水处理设备。
本实用新型解决其技术问题所采用的技术方案是：一种小型应急水处理设备，包括箱体，所述箱体内设有进水口、过滤器、进水泵、第一压力变送器、进水阀、化学加药装置、滤膜群组、空气压缩机、第二压力变送器、产水口、浓水排水口，下排阀，其特征在于：所述进水泵与滤膜群组连接之间设有第一压力变送器，所述滤膜群组的出水口与产水口连接之间设有第二压力变送器。
其中：所述滤膜群组的进水口经进水口、过滤器、进水泵串联连接，所述滤膜群组的进气口与空气压缩机连接，所述滤膜群组的浓水出水口、浓水排水口、下排阀出水口与外界相连。
其中：所述滤膜群组由不少于两支超滤膜管竖直排列构成。
其中：所述第一压力变送器并连接化学加药装置。
本实用新型的有益效果是：自来水、地表水、地下水经过小型应急水处理设备后，通过滤膜群组内的超滤膜过滤后，可提高特殊场所用水质量，减少以水传播疾病的发生，并且降低因饮用含氯的水导致癌症机率。
在滤膜群组前、后设有压力变送器，当运行压力大于或等于1.6bar时，压力变送器即时通知系统停机检测，并且保护滤膜组件，避免损坏，同时提示系统进行在线气洗。
