申请日2015.04.09
公开(公告)日2015.09.30
IPC分类号C02F1/26; C02F1/40
摘要
本实用新型是一种用于叔胺生产的含油废水处理装置，包括入口，入口连接有高位槽，高位槽下方设置有低位槽，低位槽内部设有交错排列的三层隔板;低位槽左下方连接有废水净化装置，废水净化装置左下方设置有出水口;低位槽右方设置有油池，油池上方设置有吸油器;吸油器上方连接有萃取罐，萃取罐连接有储油罐。本实用新型所述的一种用于叔胺生产的含油废水处理装置，可以有效和彻底的分离含油废水中的油和水，经过处理的油可以收集起来回收利用，节约生产物料，经过处理的水排放出去，避免了环境污染。

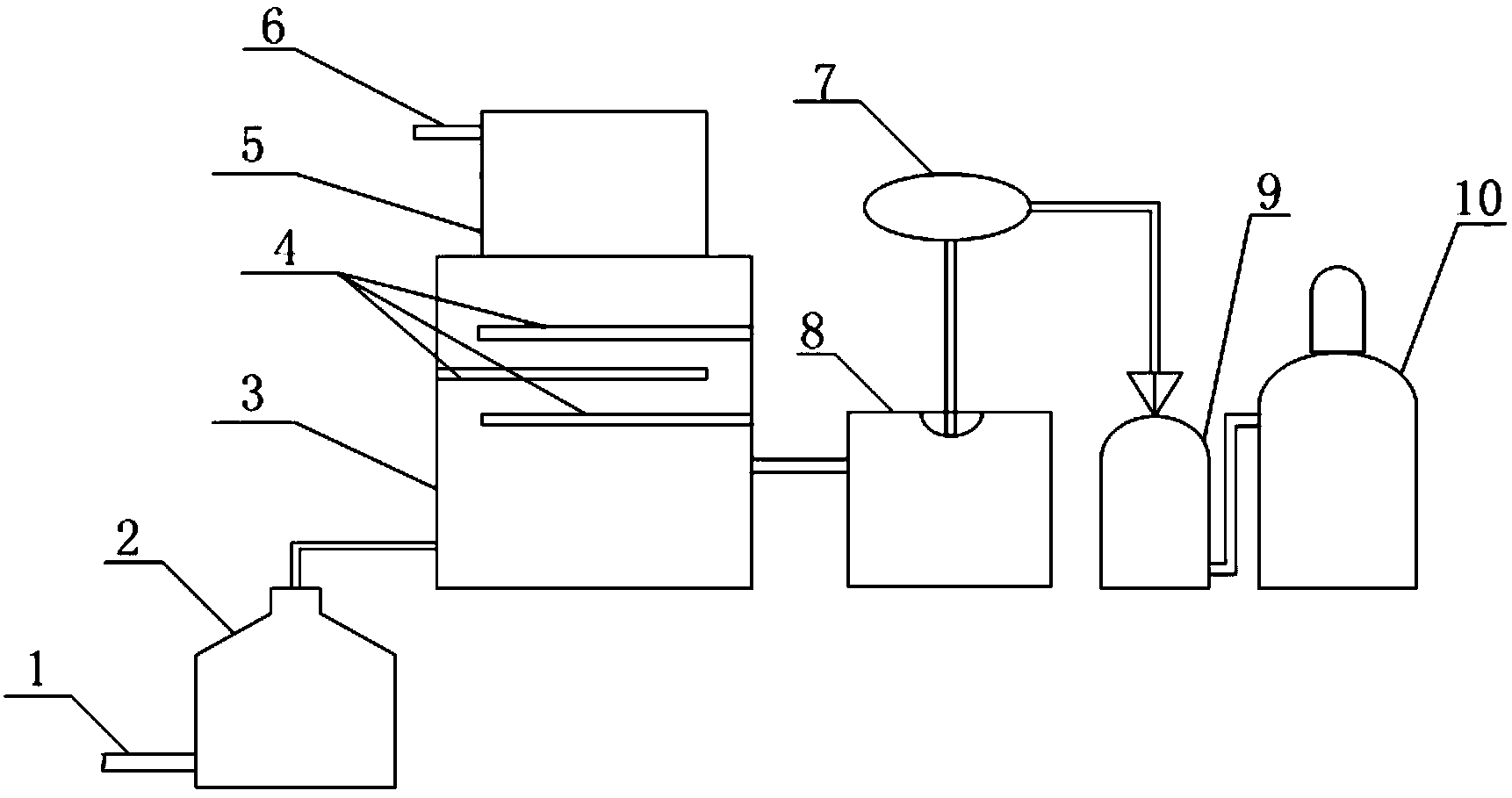

摘要附图
权利要求书
1.一种用于叔胺生产的含油废水处理装置，包括入口(6)，其特征在于，入 口(6)连接有高位槽(5)，高位槽(5)下方设置有低位槽(3)，低位槽(3) 内部设有交错排列的三层隔板(4);低位槽(3)左下方连接有废水净化装置(2)， 废水净化装置(2)左下方设置有出水口(1);低位槽(3)右方设置有油池(8)， 油池(8)上方设置有吸油器(7);吸油器(7)上方连接有萃取罐(9)，萃取罐 (9)连接有储油罐(10)。
2.根据权利要求1所述的一种用于叔胺生产的含油废水处理装置，其特征在 于，所述的吸油器(7)为机械式吸油器。
3.根据权利要求1所述的一种用于叔胺生产的含油废水处理装置，其特征在 于，所述的废水净化装置(2)和低位槽(3)之间，以及低位槽(3)和油池(8) 之间，各设有一个阀门。
说明书
一种用于叔胺生产的含油废水处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种用于叔胺生产的含油废水处理 装置。
背景技术
叔胺生产产生的工艺废水在排放时含有约1%的叔胺成品、脂肪醇等油类物 质，目前利用水和油的比重的区别进行分油操作，分离不能完全彻底含有部分油 类物质的废水直接排放至污水处理站，造成生产物耗的损耗加大和对环境的污染 加重。
发明内容
本实用新型为了解决目前使用油水比重不同进行分油，造成分油不彻底的难 题，而提供一种用于叔胺生产的含油废水处理装置。
本实用新型为实现上述目的，提供一种用于叔胺生产的含油废水处理装置， 包括入口，入口连接有高位槽，高位槽下方设置有低位槽，低位槽内部设有交错 排列的三层隔板;低位槽左下方连接有废水净化装置，废水净化装置左下方设置 有出水口;低位槽右方设置有油池，油池上方设置有吸油器;吸油器上方连接有 萃取罐，萃取罐连接有储油罐。
所述的吸油器为机械式吸油器。
所述的废水净化装置和低位槽之间，以及低位槽和油池之间，各设有一个阀 门。
本实用新型的有益效果是：本实用新型所述的一种用于叔胺生产的含油废水 处理装置，可以有效和彻底的分离含油废水中的油和水，经过处理的油可以收集 起来回收利用，节约生产物料，经过处理的水排放出去，避免了环境污染。
