申请日2015.04.09
公开(公告)日2015.07.29
IPC分类号C02F1/62; C02F1/46
摘要
本发明公开了一种用于电化学重金属污水处理系统的自动控制方法，实施步骤包括：1)获取被处理重金属污水的检测指标值;2)将检测指标值输入预设的关系映射数学模型，得到使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值;3)控制电化学重金属污水处理系统的整流器输出使得整流器运行功率最小的输出电流值以使得电化学重金属污水处理系统以最小的运行功率运行。本发明电化学电流随检测指标值的高低变化而自动跟踪调节，使电化学电流值始终在临界值，从而能够在检测指标达标的情况下，使得电化学永远以最小的运行功率，从而实现节约电能和延长极板运行时间。

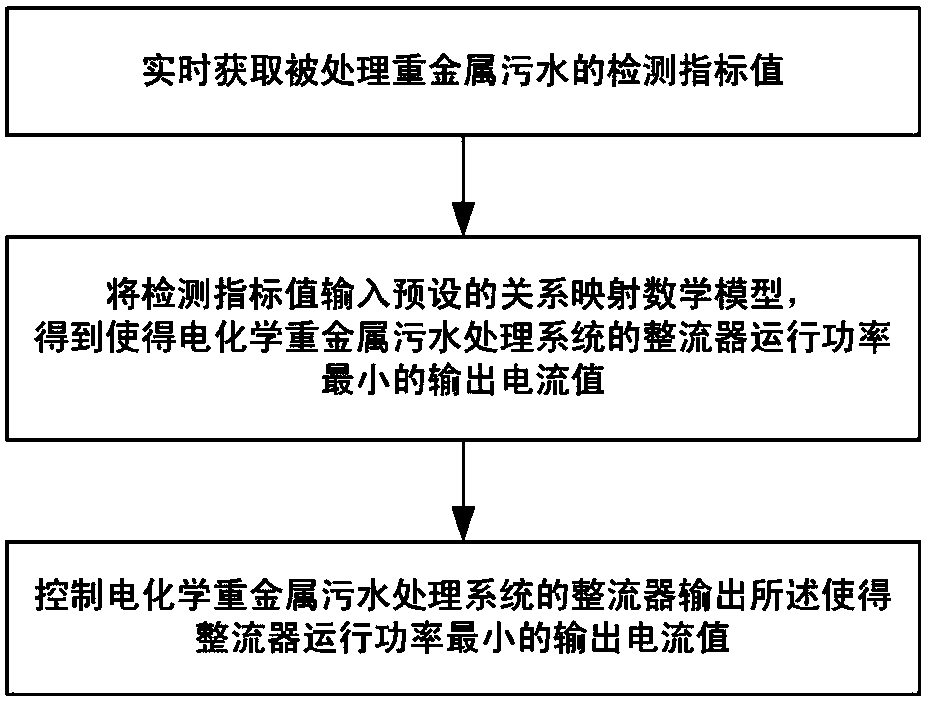

摘要附图
权利要求书
1.一种用于电化学重金属污水处理系统的自动控制方法，其特征在于实施步骤包括：
1)获取被处理重金属污水的检测指标值;
2)将所述检测指标值输入预设的关系映射数学模型，得到使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值，所述关系映射数学模型包括检测指标值和使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值之间的映射关系;
3)控制电化学重金属污水处理系统的整流器输出所述使得整流器运行功率最小的输出电流值以使得电化学重金属污水处理系统以最小的运行功率运行。
2.根据权利要求1所述的用于电化学重金属污水处理系统的自动控制方法，其特征在于：所述步骤2)中检测指标值和使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值之间的映射关系如式(1)所示;
y=250x (1)
式(1)中，y表示使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值，单位为A;x表示被处理重金属污水的检测指标值，单位为mg/L。
3.根据权利要求2所述的用于电化学重金属污水处理系统的自动控制方法，其特征在于：所述步骤1)中被处理重金属污水的检测指标值具体是指镉、砷、铅、锌、铊、六价铬、汞、铜、镍、钴、锰中任意一种物质的检测指标值或一种以上物质的检测指标值的平均值。
4.根据权利要求1或2或3所述的用于电化学重金属污水处理系统的自动控制方法，其特征在于，所述步骤2)还包括根据整流器输出电压进行极板消耗检测的步骤，其详细步骤包括：实时检测电化学重金属污水处理系统中整流器的输出电压，将所述输出电压与预设的极板消耗极限电压值进行比较，如果所述输出电压大于或等于预设的极板消耗极限电压值，则控制电化学重金属污水处理系统的整流器停止输出电流，否则进一步将所述输出电压与预设的极板消耗报警电压值进行比较，如果所述输出电压大于或等于预设的极板消耗报警电压值，则输出极板更换报警信号。
说明书
一种用于电化学重金属污水处理系统的自动控制方法
技术领域
本发明涉及电化学重金属污水处理工程的自动控制系统控制技术，具体涉及一种用于电化学重金属污水处理系统的自动控制方法。
背景技术
电化学重金属污水处理技术具有施工周期短、运行成本低、处理效果好、设施占地面积小、工艺可自动化程度高、处理范围广、耐冲击负荷强、污泥产生量少、操作和维护简单等优点，因此在重金属污水治理领域得到广泛应用。现有技术基于电化学重金属污水处理技术的电化学重金属污水处理系统一般都包括被处理重金属污水的在线监测装置、整流器和极板，通过在线监测装置监测被处理重金属污水的监测指标值，同时通过整流器向极板输出电压和电流以实现对被处理重金属污水中重金属离子的电化学反应。
但是，随着电化学重金属污水处理技术的推广，现有技术的电化学重金属污水处理系统在实际工程应用中亦存在如下缺陷：(1)现有技术的电化学重金属污水处理系统中，整流器在调试完毕后总是以一个固定不变的功率运行，导致整流器的运行功率存在浪费，整流器运行功率不经济，有较大的节能空间;(2)极板是电化学反应的消耗品，现有技术的电化学重金属污水处理系统中，极板是否需要更换主要是依靠人的主观判断，时间难以精准控制，如果极板更换过早，则造成极板没有完全消耗，浪费极板;如果极板更换过晚，则由于极板过度消耗导致极板和联接铜排之间的接触面减小、电阻增大，容易造成接触面(或螺丝)发红发热起火。
发明内容
本发明要解决的技术问题是：针对现有技术的上述问题，提供一种电化学电流随检测指标值的高低变化而自动跟踪调节，使电化学电流值始终在临界值，从而能够在检测指标达标的情况下，使得电化学永远以最小的运行功率，从而实现节约电能和延长极板运行时间的用于电化学重金属污水处理系统的自动控制方法。
为了解决上述技术问题，本发明采用的技术方案为：
一种用于电化学重金属污水处理系统的自动控制方法，其实施步骤包括：
1)获取被处理重金属污水的检测指标值;
2)将所述检测指标值输入预设的关系映射数学模型，得到使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值，所述关系映射数学模型包括检测指标值和使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值之间的映射关系;
3)控制电化学重金属污水处理系统的整流器输出所述使得整流器运行功率最小的输出电流值以使得电化学重金属污水处理系统以最小的运行功率运行。
优选地，所述步骤2)中检测指标值和使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值之间的映射关系如式(1)所示;
y=250x (1)
式(1)中，y表示使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值，单位为A;x表示被处理重金属污水的检测指标值，单位为mg/L。
优选地，所述步骤1)中被处理重金属污水的检测指标值具体是指镉、砷、铅、锌、铊、六价铬、汞、铜、镍、钴、锰中任意一种物质的检测指标值或一种以上物质的检测指标值的平均值。
优选地，所述步骤2)还包括根据整流器输出电压进行极板消耗检测的步骤，其详细步骤包括：实时检测电化学重金属污水处理系统中整流器的输出电压，将所述输出电压与预设的极板消耗极限电压值进行比较，如果所述输出电压大于或等于预设的极板消耗极限电压值，则控制电化学重金属污水处理系统的整流器停止输出电流，否则进一步将所述输出电压与预设的极板消耗报警电压值进行比较，如果所述输出电压大于或等于预设的极板消耗报警电压值，则输出极板更换报警信号。
本发明用于电化学重金属污水处理系统的自动控制方法具有下述优点：
1、本发明实时获取被处理重金属污水的检测指标值，将检测指标值输入预设的关系映射数学模型，得到使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值，并控制电化学重金属污水处理系统的整流器输出使得整流器运行功率最小的输出电流值以使得电化学重金属污水处理系统以最小的运行功率运行，电化学电流随检测指标值的高低变化而自动跟踪调节，使电化学电流值始终在临界值，从而能够在检测指标达标的情况下，使得电化学永远以最小的运行功率，从而能够节约电能和延长极板运行时间，和现有技术的电化学重金属污水处理系统相比电能消耗要小，更加节能环保。
2、本发明实时获取被处理重金属污水的检测指标值，将检测指标值输入预设的关系映射数学模型，得到使得电化学重金属污水处理系统的整流器运行功率最小的输出电流值，并控制电化学重金属污水处理系统的整流器输出使得整流器运行功率最小的输出电流值以使得电化学重金属污水处理系统以最小的运行功率运行，在水质指标波动较大，极板过度消耗的因素，仍能确保水质达标，从而提高了电化学系统的安全系数。
3、本发明进一步包括根据整流器输出电压进行极板消耗检测的步骤，实时检测电化学重金属污水处理系统中整流器的输出电压，将输出电压与预设的极板消耗极限电压值进行比较，如果输出电压大于或等于预设的极板消耗极限电压值，则控制电化学重金属污水处理系统的整流器停止输出电流，并输出极板更换报警信号，能够减少由于极板更换过早而导致浪费极板，能够延长电化学设备极板的运行时间，减少了工人劳动强度。
4、本发明进一步包括根据整流器输出电压进行极板消耗检测的步骤，实时检测电化学重金属污水处理系统中整流器的输出电压，将输出电压与预设的极板消耗极限电压值进行比较，如果输出电压大于或等于预设的极板消耗极限电压值，则控制电化学重金属污水处理系统的整流器停止输出电流，确保不会发生因极板过度消耗，能够防止由于极板更换过晚而导致极板和联接铜排之间的接触面发红发热起火、产生温度过高烧坏电化学槽体以及爆炸等安全事故，更加安全可靠。
