申请日2015.04.09
公开(公告)日2015.07.29
IPC分类号C02F11/12
摘要
本实用新型涉及一种污泥浓缩刮泥机调节装置，包括底座，所述底座的右端设有螺纹孔和固定杆，所述固定杆内安装有伸缩杆，底座的左端设有固定座，所述固定座铰接有异形座，所述异形座的上端铰接有横板，所述横板的端部铰接有上螺纹套，所述上螺纹套的下端安装有螺柱，所述螺柱的下端安装有下螺纹套，所述下螺纹套的下端铰接有支撑盘，所述支撑盘上安装有螺栓。本实用新型通过设置带有上螺纹套、下螺纹套的螺柱有助于实现横板的角度，使横板与底座平行，通过设置带有伸缩杆的固定杆有助于支撑异形座，增加异形座的稳定性，通过设置带有螺栓的支撑盘及螺纹孔有助于支撑盘的固定，且结构简单，操作方便，经济实用。

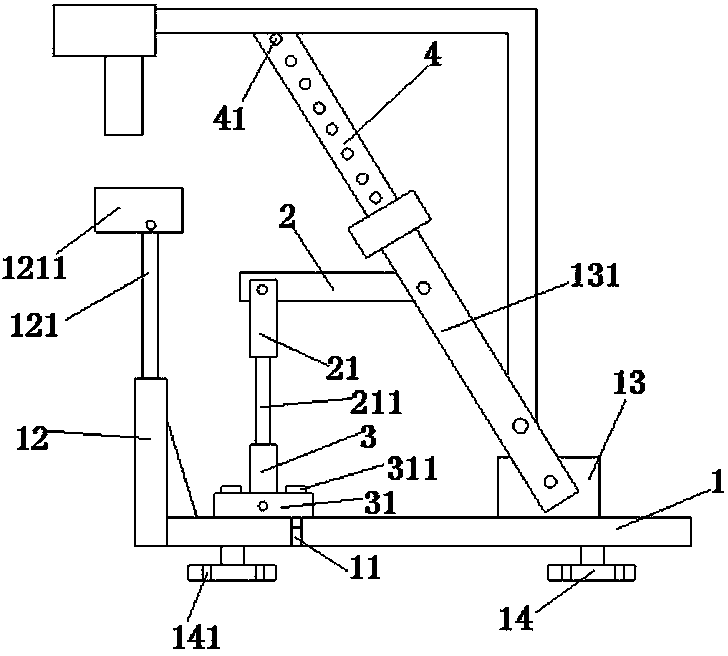

摘要附图
权利要求书
1.一种污泥浓缩刮泥机调节装置，其特征在于：包括底座(1)，所述底座(1)的右端设有螺纹孔(11)和固定杆(12)，所述固定杆(12)内安装有伸缩杆(121)，底座(1)的左端设有固定座(13)，所述固定座(13)铰接有异形座(131)，所述异形座(131)的上端铰接有横板(2)，所述横板(2)的端部铰接有上螺纹套(21)，所述上螺纹套(21)的下端安装有螺柱(211)，所述螺柱(211)的下端安装有下螺纹套(3)，所述下螺纹套(3)的下端铰接有支撑盘(31)，所述支撑盘(31)上安装有螺栓(311)，所述螺栓(311)还安装在螺纹孔(11)中。
2.根据权利要求1所述的一种污泥浓缩刮泥机调节装置，其特征在于：所述伸缩杆(121)的上端安装有座体(1211)，所述底座(1)的下端设有凸耳(14)，所述凸耳(14)上设有光孔(141)，所述异形座(131)的上端设有调节杆(4)，所述调节杆(4)上设有分位孔(41)。
3.根据权利要求2所述的一种污泥浓缩刮泥机调节装置，其特征在于：所述凸耳(14)有两个，且均匀安装在底座(1)的下端。
说明书
一种污泥浓缩刮泥机调节装置
技术领域
本实用新型涉及环保设备辅助装置设计技术领域，尤其涉及一种污泥浓缩刮泥机调节装置。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。环境治理已经是刻不容缓的事情了，我们应该更注重环保。环保设备应该包括成套设备：如空气净化机，污水处理设备，臭氧发生器，工业制氧机等。可以在工业或者家庭都能对环境进行治理的设备。然而，现有的污泥浓缩刮泥机调节装置上缺少有助于实现横板的角度的装置，有的污泥浓缩刮泥机调节装置上缺少有助于支撑异形座的装置，这不利于增加异形座的稳定性，还有的污泥浓缩刮泥机调节装置上缺少有助于支撑盘的固定的装置，不能满足人们的需求。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种污泥浓缩刮泥机调节装置。
本实用新型是通过以下技术方案实现：
一种污泥浓缩刮泥机调节装置，包括底座，所述底座的右端设有螺纹孔和固定杆，所述固定杆内安装有伸缩杆，底座的左端设有固定座，所述固定座铰接有异形座，所述异形座的上端铰接有横板，所述横板的端部铰接有上螺纹套，所述上螺纹套的下端安装有螺柱，所述螺柱的下端安装有下螺纹套，所述下螺纹套的下端铰接有支撑盘，所述支撑盘上安装有螺栓，所述螺栓还安装在螺纹孔中。
作为本实用新型的优选技术方案，所述伸缩杆的上端安装有座体，所述底座的下端设有凸耳，所述凸耳上设有光孔，所述异形座的上端设有调节杆，所述调节杆上设有分位孔。
作为本实用新型的优选技术方案，所述凸耳有两个，且均匀安装在底座的下端。
现场使用时，操作人员将底座放置在合适位置，再通过调节螺柱来实现异形座位置的调节功能。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过设置带有上螺纹套、下螺纹套的螺柱有助于实现横板的角度，通过设置带有伸缩杆的固定杆有助于支撑异形座，增加异形座的稳定性，通过设置带有螺栓的支撑盘及螺纹孔有助于支撑盘的固定，且结构简单，操作方便，经济实用。
