申请日2015.04.09
公开(公告)日2015.09.30
IPC分类号E03F5/10; E03F3/02; E03F5/14
摘要
本实用新型公开了一种陶艺工作室下水道污水处理器，包括进水口、出水口及储水容器，其中，储水容器设置在进出水口的下方，进水口设置在储水容器的正上方，出水口设置在储水容器的左上方。进水出口包括水管、螺旋盖及橡胶圈垫片，橡胶圈垫片设置在螺旋盖内部，进水口与洗水池和储水容器相连接，出水口与下水道和储水容器相连接，出水口设有过滤网。本实用新型的有益效果在于：其结构简单，操作便捷，最大程度防止了陶艺工作室带有化学物质的污泥进入排水系统，大大减轻了下水道堵塞和水源污染的现象。

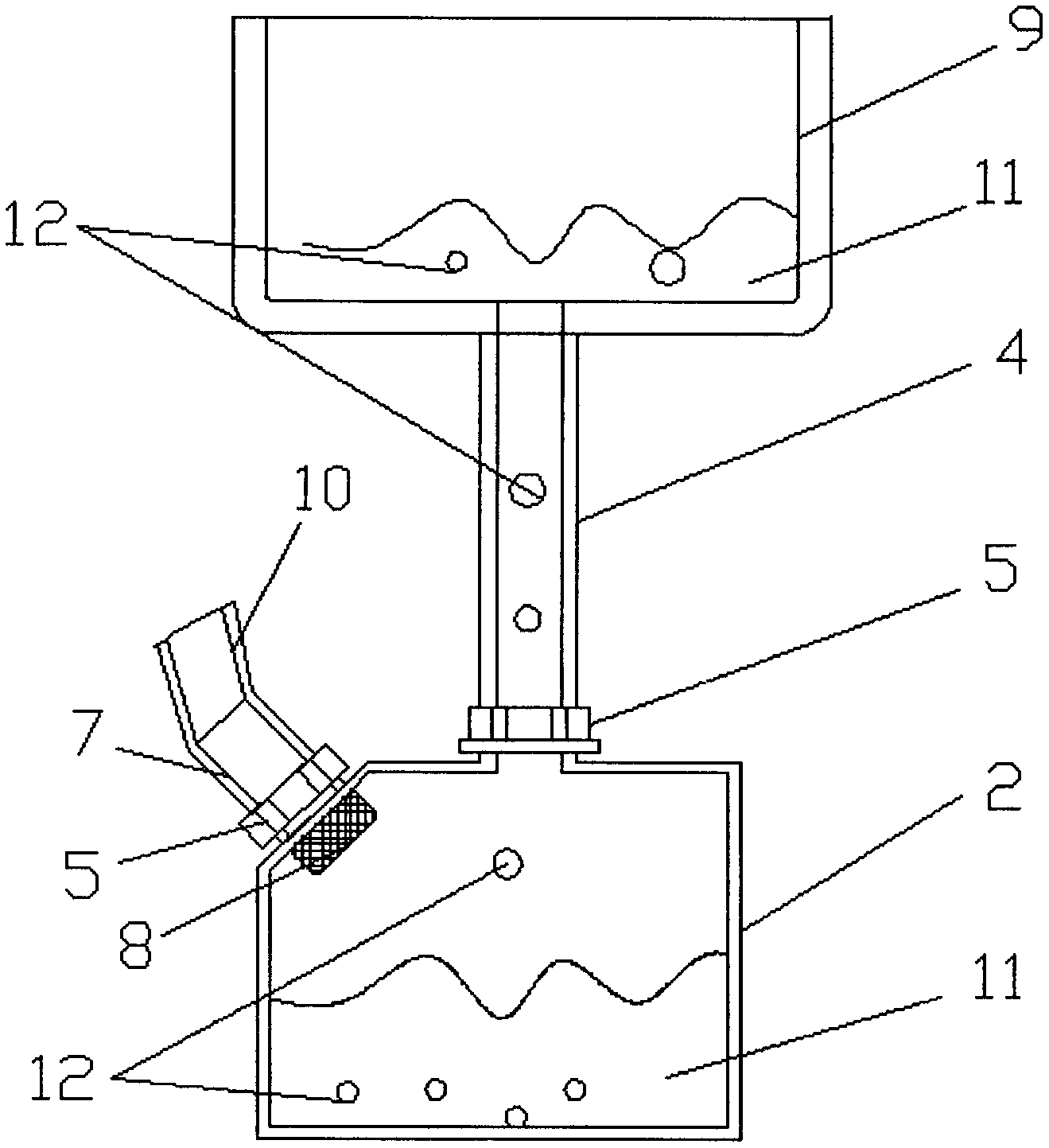

摘要附图
权利要求书
1.一种陶艺工作室下水道污水处理器，其特征在于，所述污水处理器包括：进水口、出 水口及储水容器，其中，储水容器设置在进出水口的下方，进水口设置在储水容器的正上方， 出水口设置在储水容器的左上方。
2.根据权利要求1所述的一种陶艺工作室下水道污水处理器，其特征在于：所述进水口 包括进水管、螺旋盖及橡胶圈垫片，其中，进水管的上方与洗水池相连接，进水管的下方通 过螺旋盖与储水容器连接，橡胶垫片设置在螺旋盖内。
3.根据权利要求1所述的一种陶艺工作室下水道污水处理器，其特征在于：所述出水口 包括出水管、螺旋盖、橡胶圈垫片及过滤网，其中，出水管的上方与下水道相连接，出水管 的下方通过螺旋盖与储水容器连接，橡胶垫片设置在螺旋盖内，过滤网设置在储水容器内。
4.根据权利要求1所述的一种陶艺工作室下水道污水处理器，其特征在于：所述储水容 器为半透明塑料容器。
说明书
一种陶艺工作室下水道污水处理器
技术领域
本实用新型涉及一种污水处理器，特别涉及一种陶艺工作室下水道污水处理器。
背景技术
当今国内文化产业盛行，各种院校与私人陶艺工作室逐渐普及。因此，陶艺工作室受到 了人们的追捧与热爱。但是陶艺工作室每天在清洗拉胚机设备、容器、工具等陶艺器具的过 程中常常会有大块泥团、残留釉渣被顺道冲入下水道中，经常出现下水道堵塞的现象，且带 有化学成分的陶瓷材料流入下水道会带来严重的水源污染。
实用新型内容
为了解决上述问题，本实用新型提出了一种陶艺工作室下水道污水处理器，其可以最大 程度的防止带有化学物质的污泥进入下水道，大大减轻了下水道堵塞和水源污染的现象。
本实用新型的技术方案如下：一种陶艺工作室下水道污水处理器，包括：进水口、出水口 及储水容器，其中，储水容器设置在进出水口的下方，进水口设置在储水容器的正上方，出 水口设置在储水容器的左上方。
进一步的，所述进水口包括进水管、螺旋盖及橡胶圈垫片，其中，进水管的上方与洗水 池相连接，进水管的下方通过螺旋盖与储水容器连接，橡胶垫片设置在螺旋盖内。
进一步的，所述出水口包括出水管、螺旋盖、橡胶圈垫片及过滤网，其中，出水管的上 方与下水道相连接，出水管的下方通过螺旋盖与储水容器连接，橡胶垫片设置在螺旋盖内， 过滤网设置在储水容器内。
进一步的，所述所述储水容器为半透明塑料容器。
本实用新型的有益效果在于：
(1)通过储水容器和过滤网可以沉淀、过滤掉大量的污泥及陶瓷原料残留物质，出水口 设置在储水容器的左上方，最大程度防止了陶艺工作室带有化学物质的污泥进入排水系统， 大大减轻了下水道堵塞和水源污染的现象。
(2)螺旋盖内设有橡胶圈垫片，保证了设备在连接固定时的紧密性，防止了在连接处管 道内的污水溢出，保证了设备的储水性。
(3)本实用新型结构简单，占地面积小，制作成本低，拆装方便，可定期清理，反复使 用，经济实惠。
