申请日2015.04.28
公开(公告)日2015.09.30
IPC分类号B01D39/14; C02F1/28; C02F1/50; F21V33/00
摘要
本实用新型公开了一种用于深污水处理池内部的环状过滤件，其包括环形过滤网体，在所述过滤网体的两侧壁体上形成过滤刺，所述过滤刺外凸3-15cm，相邻过滤刺之间带有连接丝;在所述过滤网体内部设有多个过滤环，所述过滤环包括球形本体，在所述球形本体的外部设有多个等间隔设置的外凸过滤体，在外凸过滤体的外部设有一层磁性圈;本实用新型能够解决现有技术中存在的不足之处，适合在深过滤处理废水池内使用，能够提高污水处理过滤的效率和便捷性，同时增加污水内部情况的可视性。
权利要求书
1.用于深污水处理池内部的环状过滤件，其特征在于：包括环形过滤网体，在所述过滤网体的两侧壁体上形成过滤刺，所述过滤刺外凸3-15cm，相邻过滤刺之间带有连接丝;在所述过滤网体内部设有多个过滤环，所述过滤环包括球形本体，在所述球形本体的外部设有多个等间隔设置的外凸过滤体，在外凸过滤体的外部设有一层磁性圈。
2.根据权利要求1所述用于深污水处理池内部的环状过滤件，其特征在于：在所述球形本体的内部设有可充电式蓄电池，外壁上设有多颗内嵌的LED灯珠，外部设有玻璃保护层。
3.根据权利要求1所述用于深污水处理池内部的环状过滤件，其特征在于：所述过滤体是一围合而成的刺状过滤网。
4.根据权利要求1所述用于深污水处理池内部的环状过滤件，其特征在于：在所述过滤体内部填充杀菌剂。
5.根据权利要求1所述用于深污水处理池内部的环状过滤件，其特征在于：在所述过滤体内部填充活性炭。
6.根据权利要求1所述用于深污水处理池内部的环状过滤件，其特征在于：在所述过滤网体的内部设有可抽动式拉体，所述拉体的表面形成过滤刺。
7.根据权利要求1所述用于深污水处理池内部的环状过滤件，其特征在于：所述过滤网体上带有保护绳，所述保护绳为荧光材质制成。
说明书
用于深污水处理池内部的环状过滤件
技术领域
本实用新型涉及一种用于深污水处理池内部的环状过滤件。
背景技术
目前在深污水处理池内部，很多污水内部的情况无法知晓，需要借助外部的照明才能看清，这样显得麻烦，无法及时知晓内部的情况;另外，在污水处理的时候，由于过滤网为固定的，无法进行及时清理，或者无法拿出来进行清理，导致清理麻烦，故此整体有待改良，以满足现有市场的需求。
实用新型内容
本实用新型的目的是为了提供一种用于深污水处理池内部的环状过滤件，能够解决现有技术中存在的不足之处，适合在深过滤处理废水池内使用，能够提高污水处理过滤的效率和便捷性，同时增加污水内部情况的可视性。
为实现上述目的，本实用新型的技术方案是：

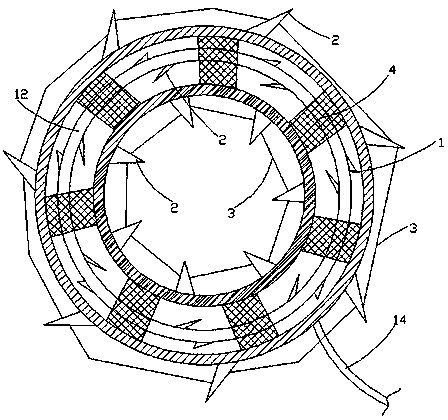

用于深污水处理池内部的环状过滤件，其特征在于：包括环形过滤网体， 在所述过滤网体的两侧壁体上形成过滤刺，所述过滤刺外凸3-15cm，相邻过滤刺之间带有连接丝;在所述过滤网体内部设有多个过滤环，所述过滤环包括球形本体，在所述球形本体的外部设有多个等间隔设置的外凸过滤体，在外凸过滤体的外部设有一层磁性圈。
对本实用新型做进一步优选，在所述球形本体的内部设有可充电式蓄电池，外壁上设有多颗内嵌的LED灯珠，外部设有玻璃保护层。
对本实用新型做进一步优选，所述过滤体是一围合而成的刺状过滤网。
对本实用新型做进一步优选，在所述过滤体内部填充杀菌剂。
对本实用新型做进一步优选，在所述过滤体内部填充活性炭。
对本实用新型做进一步优选，在所述过滤网体的内部设有可抽动式拉体，所述拉体的表面形成过滤刺。
对本实用新型做进一步优选，所述过滤网体上带有保护绳，所述保护绳为荧光材质制成。这样通过保护绳的固定，就会防止过滤网体乱跑，在后续收集的时候非常麻烦，耗时过久。但本实用新型能解决这一问题。
与现有技术相比较，本实用新型的有益效果：
本实用新型包括环形过滤网体，在所述过滤网体的两侧壁体上形成过滤刺，所述过滤刺外凸3-15cm，相邻过滤刺之间带有连接丝;在所述过滤网体内部设有多个过滤环，所述过滤环包括球形本体，在所述球形本体的外部设有多个等间隔设置的外凸过滤体，在外凸过滤体的外部设有一层磁性圈;本实用新型通过磁性圈可以很好的吸附在过滤网体的内部上，这样可以随意设置，或者规律排列，符合不同的过滤吸附要求。而过滤刺可以进行很好对絮状体进行吸附过滤，同时连接丝不仅可以加强整体过滤刺之间的连接强度，而且可以增加过滤 效果。
本实用新型通过LED灯珠可以看清内部的情况，尤其是很多角落无法看清，而通过LED灯珠就可以看清，在过滤的同时就可以看清污水内部情况。另外，本实用新型可以根据需要放置到污水处理中，可以多个，等到过滤好之后就可以直接拉出，满足清理要求，清理也很简单，改良了现有技术中存在的不足之处。
由上可知，本实用新型能够解决现有技术中存在的不足之处，适合在深过滤处理废水池内使用，能够提高污水处理过滤的效率和便捷性，同时增加污水内部情况的可视性。
为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。
