申请日2015.04.28
公开(公告)日2015.09.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种低成本型污水处理装置，其特征在于：包括依次连接的第一过滤装置、第二过滤装置和第三过滤装置，所述第一过滤装置包括第一过滤池，所述第一过滤池带有进口端和出口端，在所述第一过滤池内设有从上到下依次设置的第一过滤网、第二过滤网和第三过滤网，所述进口端位于第一过滤池的底部，所述出口端位于第三过滤网上方5-10cm处;所述第二过滤装置包括第二过滤池，所述第二过滤池内设有臭氧发生器，所述第三过滤装置包括箱体，所述箱体内部设有过滤网、活性炭层和过滤网;在所述第三过滤装置和所述第一过滤装置之间设有回流管，所述回流管上设有循环泵机;本实用新型能够解决现有技术中的不足之处，降低使用成本，提高重复使用率，同时过滤效果高。
权利要求书
1.低成本型污水处理装置，其特征在于：包括依次连接的第一过滤装置、第二过滤装置和第三过滤装置，所述第一过滤装置包括第一过滤池，所述第一过滤池带有进口端和出口端，在所述第一过滤池内设有从上到下依次设置的第一过滤网、第二过滤网和第三过滤网，所述进口端位于第一过滤池的底部，所述出口端位于第三过滤网上方5-10cm处;所述第二过滤装置包括第二过滤池，所述第二过滤池内设有臭氧发生器，所述第三过滤装置包括箱体，所述箱体内部设有过滤网、活性炭层和过滤网;在所述第三过滤装置和所述第一过滤装置之间设有回流管，所述回流管上设有循环泵机。
2.根据权利要求1所述低成本型污水处理装置，其特征在于：所述第一过滤网、所述第二过滤网和所述第三过滤网通过活动装置设置在过滤池内壁上。
3.根据权利要求2所述低成本型污水处理装置，其特征在于：所述活动装置包括固定在第一过滤池内壁上的固定座，所述固定座的侧边上形成卡边，所述卡边上带有固定销。
4.根据权利要求1所述低成本型污水处理装置，其特征在于：所述第一过滤网的网孔大于所述第二过滤网的网孔，所述第二过滤网的网孔大于所述第三过滤网的网孔。
5.根据权利要求1所述低成本型污水处理装置，其特征在于：所述回流管上带有回水箱，所述回水箱带有活动的过滤球。
6.根据权利要求5所述低成本型污水处理装置，其特征在于：所述过滤球为3-10个。
说明书
低成本型污水处理装置
技术领域
本实用新型涉及一种低成本型污水处理装置。
背景技术
污水处理装置是一种用于处理污水的装置，但是目前市场上的污水处理装置都为普通的过滤式结构，单一的过滤结构不能除去水中的病毒、细菌以及色素，使用久了污水中的不溶性杂物容易堵塞过滤装置，普通的过滤结构不仅处理污水不彻底而且处理污水效率低下，同时这样的处理装置存在成本高的问题，在市场上使用成大，很难推广，故此现有的污水处理装置有待改良，满足现有市场的需求。
实用新型内容
本实用新型的目的是为了提供一种低成本型污水处理装置，降低使用成本，提高重复使用率，同时过滤效果高。
为实现上述目的，本实用新型的技术方案是：

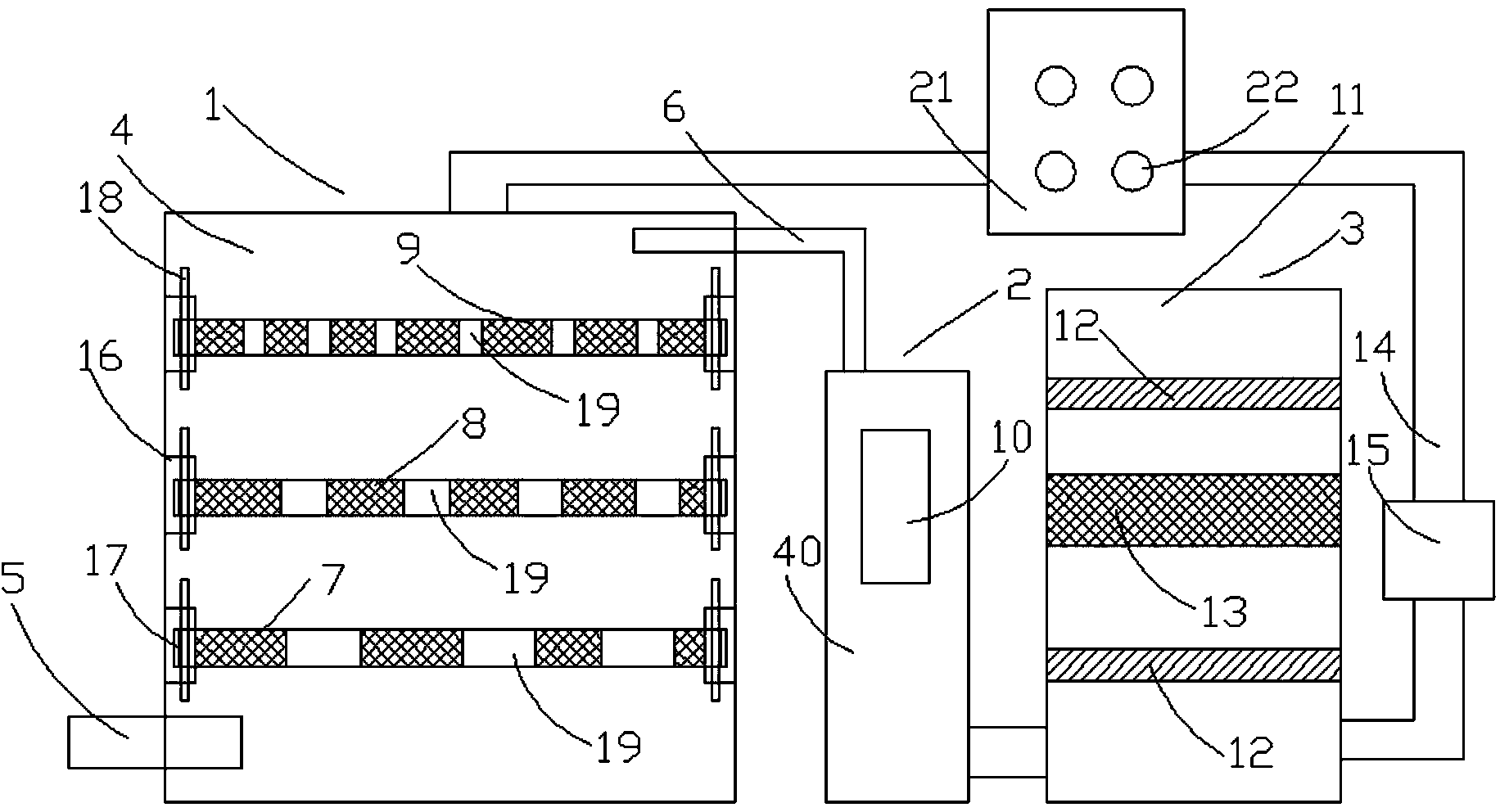

低成本型污水处理装置，其特征在于：包括依次连接的第一过滤装置、第二过滤装置和第三过滤装置，所述第一过滤装置包括第一过滤池，所述第一过 滤池带有进口端和出口端，在所述第一过滤池内设有从上到下依次设置的第一过滤网、第二过滤网和第三过滤网，所述进口端位于第一过滤池的底部，所述出口端位于第三过滤网上方5-10cm处;所述第二过滤装置包括第二过滤池，所述第二过滤池内设有臭氧发生器，所述第三过滤装置包括箱体，所述箱体内部设有过滤网、活性炭层和过滤网;在所述第三过滤装置和所述第一过滤装置之间设有回流管，所述回流管上设有循环泵机。
对本实用新型做进一步优选，所述第一过滤网、所述第二过滤网和所述第三过滤网通过活动装置设置在过滤池内壁上。
对本实用新型做进一步优选，所述活动装置包括固定在第一过滤池内壁上的固定座，所述固定座的侧边上形成卡边，所述卡边上带有固定销。
对本实用新型做进一步优选，所述第一过滤网的网孔大于所述第二过滤网的网孔，所述第二过滤网的网孔大于所述第三过滤网的网孔。
对本实用新型做进一步优选，所述回流管上带有回水箱，所述回水箱带有活动的过滤球。
对本实用新型做进一步优选，所述过滤球为3-10个。
与现有技术相比较，本实用新型的有益效果：
本实用新型包括依次连接的第一过滤装置、第二过滤装置和第三过滤装置，这样能够将污水依次通过并进行过滤，将污水中的杂质通过第一过滤装置进行过滤，污水中的细菌病菌病毒通过第二过滤装置进行过滤，污水中的色素、小杂质借助第三过滤装置进行过滤吸附，这样污水进行很好的处理;当第二过滤装置之后的水含有过多的杂质时，通过回流管将污水回流到第一过滤装置，再次进行过滤处理和杀菌处理，大大提高了过滤效果。
本实用新型中所述第一过滤装置包括第一过滤池，所述第一过滤池带有进口端和出口端，在所述第一过滤池内设有从上到下依次设置的第一过滤网、第二过滤网和第三过滤网，所述进口端位于第一过滤池的底部，所述出口端位于第三过滤网上方5-10cm处;这样借助3个过滤网进行过滤污水中的杂质和絮状物质，并且过滤网为活动设置，可以重复使用，降低整体的污水处理和使用成本。
本实用新型中所述第二过滤装置包括第二过滤池，所述第二过滤池内设有臭氧发生器，借助臭氧发生器就能杀掉污水中的细菌病毒等等有害物质。本实用新型中所述第三过滤装置包括箱体，所述箱体内部设有过滤网、活性炭层和过滤网，通过过滤网和活性炭层还能起到过滤和吸附作用，提高整体的过滤效果。
本实用新型在所述第三过滤装置和所述第一过滤装置之间设有回流管，所述回流管上设有循环泵机，该结构能够提高回流过滤污水处理，提高整体污水处理效果。
由上可知，本实用新型降低使用成本，提高重复使用率，同时过滤效果高。
为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。
