申请日2015.04.08
公开(公告)日2016.11.23
IPC分类号B21D31/04
摘要

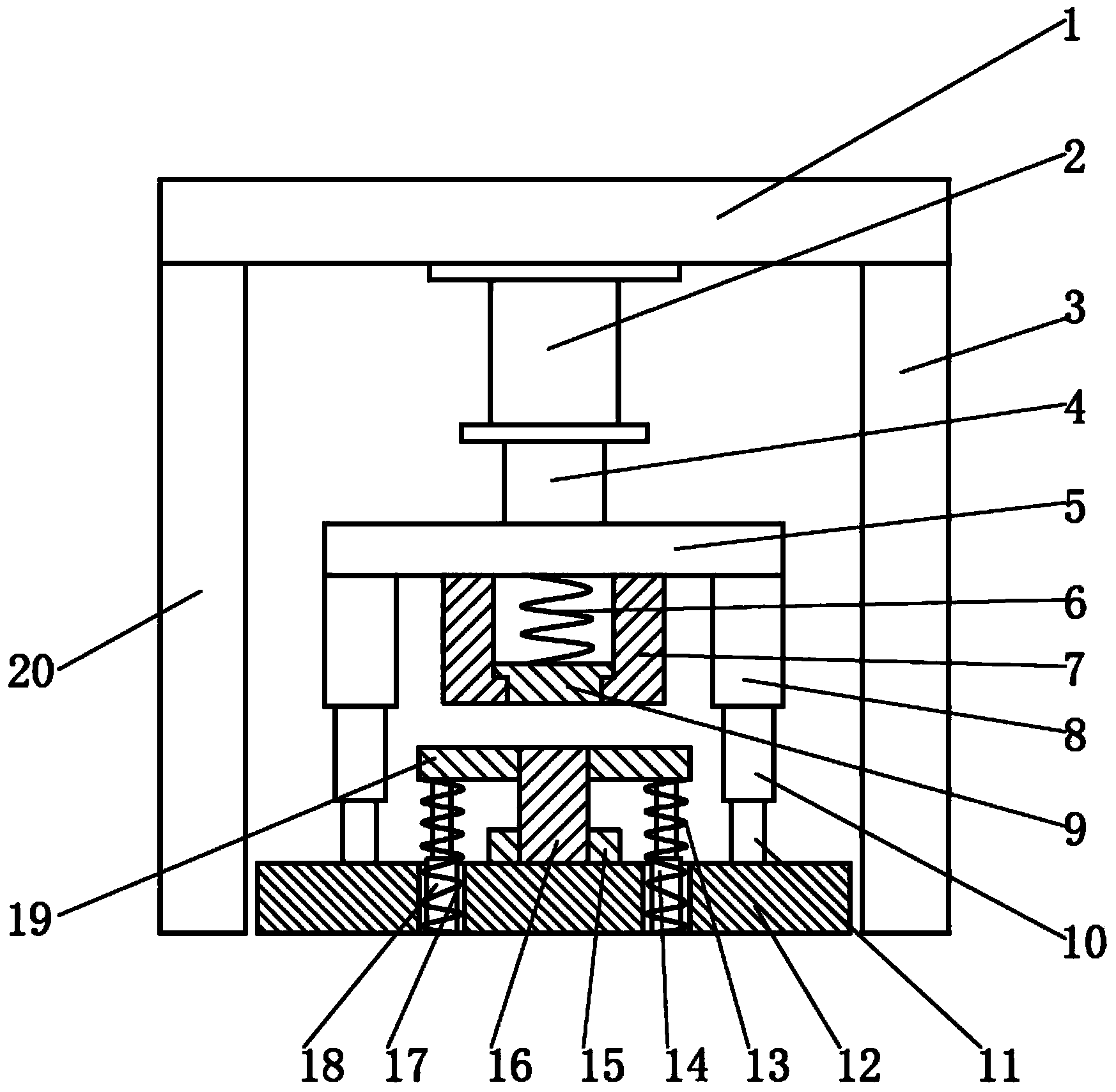

本发明属于扩孔加工领域，尤其涉及一种污水处理器电机端盖扩孔装置，包括支撑横梁、主液压缸、左立柱支撑、液压缸推杆、动模支撑板、弹簧、动模外支撑、支撑液压缸、动模、支撑液压缸推杆、二级推杆、机床底座、支撑平台左弹簧、平台左支撑杆、平台垫板、扩孔柱、支撑平台右弹簧、平台右支撑杆、扩孔平台和右立柱支撑，所述支撑横梁上安装有所述主液压缸，所述液压缸推杆的一端安装在所述主液压缸上，所述液压缸推杆的另一端安装在所述动模支撑板上，所述动模支撑板下端安装有两个所述支撑液压缸，所述动模外支撑内安装有所述动模，所述机床底座上安装有所述扩孔柱和平台垫板，所述扩孔平台下端设有所述平台左支撑杆和平台右支撑杆。
摘要附图
权利要求书
1.一种污水处理器电机端盖扩孔装置，其特征在于：包括支撑横梁、主液压缸、左立柱支撑、液压缸推杆、动模支撑板、弹簧、动模外支撑、支撑液压缸、动模、支撑液压缸推杆、二级推杆、机床底座、支撑平台左弹簧、平台左支撑杆、平台垫板、扩孔柱、支撑平台右弹簧、平台右支撑杆、扩孔平台和右立柱支撑，所述支撑横梁上安装有所述主液压缸，所述液压缸推杆的一端安装在所述主液压缸上，所述液压缸推杆的另一端安装在所述动模支撑板上，所述动模支撑板下端安装有两个所述支撑液压缸，所述支撑液压缸推杆的一端与所述支撑液压缸相连接，所述支撑液压缸推杆的另一端与所述二级推杆相连接，所述动模支撑板下端安装有所述动模外支撑，所述动模外支撑内安装有所述动模，所述弹簧的一端与所述动模支撑板相连接，所述弹簧的另一端与所述动模相连接，所述机床底座上安装有所述扩孔柱和平台垫板，所述扩孔平台下端设有所述平台左支撑杆和平台右支撑杆。
2.根据权利要求1所述的一种污水处理器电机端盖扩孔装置，其特征在于：所述平台左支撑杆外安装有所述支撑平台左弹簧，所述平台右支撑杆外安装有所述支撑平台右弹簧。
3.根据权利要求1所述的一种污水处理器电机端盖扩孔装置，其特征在于：所述二级推杆的下端固定在所述机床底座上。
4.根据权利要求1所述的一种污水处理器电机端盖扩孔装置，其特征在于：所述支撑横梁的一端安装有所述左立柱支撑，所述支撑横梁的另一端安装有所述右立柱支撑。
说明书
污水处理器电机端盖扩孔装置
技术领域
本发明属于扩孔加工领域，尤其涉及一种污水处理器电机端盖扩孔装置。
背景技术
扩孔，指将钻孔底部或某些类型的基础墩的底部加以扩大,以便增加其承受荷载的区域。是用来增加管子、杯状物或壳体等带孔工件的内径的方法。目前对电机端盖的扩孔加工方式大都采用去除材料的方法，例如：铣、车、钻等，。这些机械加工方式适用于小批量生产，或者特殊件的生产加工，提高生产效率的方法只有制备更多的加工机床，这就对企业资产造成一定程度上的变相浪费。如何针对电机端盖这种需要大批量生产的产品，进行设备改进，亟待解决。
发明内容
针对以上现有存在的问题，本发明提供一种电机端盖冲压设备，可以简单高效的对电机端盖进行生产加工。
本发明的技术方案在于：
本发明提供一种污水处理器电机端盖扩孔装置，其特征在于：包括支撑横梁、主液压缸、左立柱支撑、液压缸推杆、动模支撑板、弹簧、动模外支撑、支撑液压缸、动模、支撑液压缸推杆、二级推杆、机床底座、支撑平台左弹簧、平台左支撑杆、平台垫板、扩孔柱、支撑平台右弹簧、平台右支撑杆、扩孔平台和右立柱支撑，所述支撑横梁上安装有所述主液压缸，所述液压缸推杆的一端安装在所述主液压缸上，所述液压缸推杆的另一端安装在所述动模支撑板上，所述动模支撑板下端安装有两个所述支撑液压缸，所述支撑液压缸推杆的一端与所述支撑液压缸相连接，所述支撑液压缸推杆的另一端与所述二级推杆相连接，所述动模支撑板下端安装有所述动模外支撑，所述动模外支撑内安装有所述动模，所述弹簧的一端与所述动模支撑板相连接，所述弹簧的另一端与所述动模相连接，所述机床底座上安装有所述扩孔柱和平台垫板，所述扩孔平台下端设有所述平台左支撑杆和平台右支撑杆。
进一步地，所述平台左支撑杆外安装有所述支撑平台左弹簧，所述平台右支撑杆外安装有所述支撑平台右弹簧。
进一步地，所述二级推杆的下端固定在所述机床底座上。
进一步地，所述支撑横梁的一端安装有所述左立柱支撑，所述支撑横梁的另一端安装有所述右立柱支撑。
本发明由于采用了上述技术，使之与现有技术相比具体的积极有益效果为：
1、 本发明采用液压传动，噪声小，转动稳定。
2、 本发明通过弹簧支撑进行保护，成本低，性能稳定。
3、 本发明可以实现扩孔柱更换，适用于多种电机端盖的扩孔。
4、 本发明结构简单，安全可靠，具有良好的市场前景。
5、 本发明产品质量好、精度高, 而且产品范围广，使用寿命长。
