申请日2015.04.28
公开(公告)日2015.09.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种涂料生产过程中的废水处理装置，包括一级处理池、二级处理池、沉淀池和压滤机，所述一级处理池包括三个并排设置的小处理池，三个小处理池上分别安装有一个搅拌器，搅拌器深入到小处理池内，三个小处理池依次连通，三个小处理池的深度逐渐变深，二级处理池与最深的小处理相连通，二级处理池和沉淀池通过管道相连通，所述压滤机通过污泥管道与沉淀池的出泥口相连通，最浅的小处理池设置有絮凝剂投放口，中间深度的小处理池设置有亚铁盐投放口，最深的小处理池设置有双氧水投放口，二级处理池设置有中和剂投放口。本实用新型造价成本低，处理效果好，非常适合在小微型企业中推广应用。
权利要求书
1.一种涂料生产过程中的废水处理装置，其特征在于：包括一级处理池、二级处理池、沉淀池和压滤机，所述一级处理池包括三个并排设置的小处理池，三个小处理池上分别安装有一个搅拌器，搅拌器深入到小处理池内，三个小处理池依次连通，三个小处理池的深度逐渐变深，二级处理池与最深的小处理池相连通，二级处理池和沉淀池通过管道相连通，所述压滤机通过管道与沉淀池的出泥口相连通，最浅的小处理池设置有絮凝剂投放口，中间深度的小处理池设置有亚铁盐投放口，最深的小处理池设置有双氧水投放口，二级处理池设置有中和剂投放口。
2.根据权利要求1所述的一种涂料生产过程中的废水处理装置，其特征在于：所述一级处理池和二级处理池均包括圆柱形池壁和圆形池底，圆柱形池壁上设置有滑槽，圆形池底上设置有凸起，凸起与滑槽相适配，在圆形池底的下面安装有气缸，气缸的顶杆顶在圆形池底下表面上。
3.根据权利要求1或2所述的一种涂料生产过程中的废水处理装置，其特征在于：所述絮凝剂投放口处、亚铁盐投放口处、双氧水投放口处和中和剂投放口均安装有投放器，投放器包括投放料斗、输送带和开袋剪刀，输送带端部与投放料斗相接，投放料斗的进料口处安装开袋剪刀，开袋剪刀处安装有触碰式开关，触碰式开关与驱动开袋剪刀张开与闭合的电机相连，所述投放料斗的出料口处安装有计量器、电动阀门和控制器，电动阀门与控制器相连，计量器与控制器相连。
说明书
一种涂料生产过程中的废水处理装置
技术领域
本实用新型涉及一种涂料生产过程中的用到的设备，尤其涉及一种回收处理其生产过程中产生的废水的装置。
背景技术
涂料是涂于物体表面能形成具有保护、装饰或特殊性能(如绝缘、防腐、标志等)的固态涂膜的一类液体或固体材料的总称，包括油(性)漆、水性漆、粉末涂料。漆是可流动的液体涂料，包括油(性)漆及水性漆。油漆是以有机溶剂为介质或高固体、无溶剂的油性漆。水性漆是可用水溶解或用水分散的涂料。涂料作为家庭装修的主材之一，在装饰装修中占的比例较大。涂料在生产过程中会产生较多废水，这些废水直接排放会污染周边的环境，同时还造成了原材料的浪费。因此生产涂料的企业都会对这些废水进行处理。
授权公告号为CN202785915U，授权公告日为2013年3月13日的中国实用新型专利公开了一种水溶性涂料废水处理装置，其特征在于：包括通过管道依次连接的集水池、反应沉淀池、水解酸化池、SBR反应池、陶瓷膜分离装置、产水池;所述的反应沉淀池包括一污泥出口，所述的污泥出口与污泥池相连，所述的SBR反应池内设有曝气装置，所述的污泥池还设有一管道与水解酸化池相连。采用上述技术方案，该实用新型所述的水溶性涂料废水处理装置，将水溶性涂料依次通过反应沉淀池、水解酸化池、SBR反应池、陶瓷膜分离装置处理，在减少环境污染、降低污水排放费用的同时，水资源得到回用，进而降低了生产成本。但是该处理设备比较复杂，处理成本较高，一般的微小型企业难以承受。
授权公告号为CN204198520U，授权公告日为2015年3月11日的中国实用新型专利公开了一种涂料生产废水处理设备，其特征在于：所述一级过滤网安装于所述一级过滤网滑道上并且其靠近进水口设置，所述二级过滤网安装于二级过滤网滑道上并且其靠近出水口设置，所述旋转刮板位于平刮板的下端并且旋转刮板的一端与平刮板的中轴相连，所述第一喷水装置安装于所述罐体的内部并且其位于所述进水口、一级过滤网之间，所述第一进水管与所述第一喷水装置相连，所述第一活性炭滤袋放置于所述进水口、一级过滤网之间，所述第二喷水装置安装于所述出水口、二级过滤网之间，所述第二进水管位于与所述第二喷水装置相连，所述第二活性炭滤袋放置于所述出水口、二级过滤网之间。该实用新型同样存在造假成本高的缺陷，同时污泥沉淀容易造成过滤网的堵塞，需要经常清洗过滤网，清理成本高，浪费大量的人力和物力。
实用新型内容
为了克服上述现有技术存在的造价成本高的缺陷，本实用新型提供了一种涂料生产过程中的废水处理装置，该废水处理装置造价成本低，处理效果好，非常适合在小微型企业中推广应用。
本实用新型为解决上述技术问题所采用的技术方案是：

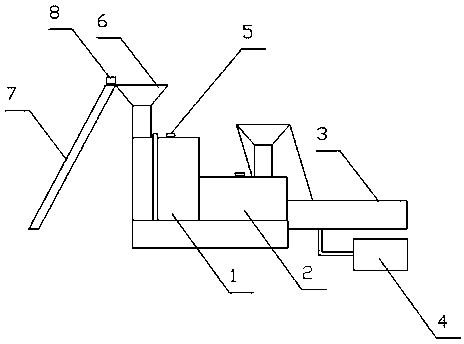

一种涂料生产过程中的废水处理装置，其特征在于：包括一级处理池、二级处理池、沉淀池和压滤机，所述一级处理池包括三个并排设置的小处理池，三个小处理池上分别安装有一个搅拌器，搅拌器深入到小处理池内，三个小处理池依次连通，三个小处理池的深度逐渐变深，二级处理池与最深的小处理池相连通，二级处理池和沉淀池通过管道相连通，所述压滤机通过污泥管道与沉淀池的出泥口相连通，最浅的小处理池设置有絮凝剂投放口，中间深度的小处理池设置有亚铁盐投放口，最深的小处理池设置有双氧水投放口，二级处理池设置有中和剂投放口。
所述一级处理池和二级处理池均包括圆柱形池壁和圆形池底，圆柱形池壁上设置有滑槽，圆形池底上设置有凸起，凸起与滑槽相适配，在圆形池底的下面安装有气缸，气缸的顶杆顶在圆形池底下表面上。
所述絮凝剂投放口处、亚铁盐投放口处、双氧水投放口处和中和剂投放口均安装有投放器，投放器包括投放料斗、输送带和开袋剪刀，输送带端部与投放料斗相接，投放料斗的进料口处安装开袋剪刀，开袋剪刀处安装有触碰式开关，触碰式开关与驱动开袋剪刀张开与闭合的电机相连，所述投放料斗的出料口处安装有计量器、电动阀门和控制器，电动阀门与控制器相连，计量器与控制器相连。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型包括一级处理池、二级处理池、沉淀池和压滤机，所述一级处理池包括三个并排设置的小处理池，三个小处理池上分别安装有一个搅拌器，搅拌器深入到小处理池内，三个小处理池依次连通，三个小处理池的深度逐渐变深，二级处理池与最深的小处理相连通，二级处理池和沉淀池通过管道相连通，所述压滤机通过污泥管道与沉淀池的出泥口相连通，最浅的小处理池设置有絮凝剂投放口，中间深度的小处理池设置有亚铁盐投放口，最深的小处理池设置有双氧水投放口，二级处理池设置有中和剂投放口。本实用新型通过三个小处理池、二级处理池和沉淀池就可以将涂料生产过程中产生的废水处理，达到排放标准，相对于现有的处理设备，大大降低了造价成本。便于在小微型企业中推广应用。本实用新型的原理为：三个小处理池分别对废水进行絮凝剂絮凝处理，亚铁盐处理、双氧水处理和中和剂进行中和处理，最后再进行沉淀处理，完全达到了排放标准，最后沉淀池中的污泥被压滤机压滤后可回收利用，达到了节能减排的目的。
本实用新型一级处理池和二级处理池均包括圆柱形池壁和圆形池底，圆柱形池壁上设置有滑槽，圆形池底上设置有凸起，凸起与滑槽相适配，在圆形池底的下面安装有气缸，气缸的顶杆顶在圆形池底下表面上。这样结构的一级处理池和二级处理池中的沉淀物可以通过气缸顶起圆形池底进行清理，不需要工人用工具将沉淀物捞起，大大提高了清理效率，而且清理较为轻松。清理成本较低，节约了人力和物力。
本实用新型絮凝剂投放口处、亚铁盐投放口处、双氧水投放口处和中和剂投放口均安装有投放器，投放器包括投放料斗、输送带和开袋剪刀，输送带端部与投放料斗相接，投放料斗的进料口处安装开袋剪刀，开袋剪刀处安装有触碰式开关，触碰式开关与驱动开袋剪刀张开与闭合的电机相连，所述投放料斗的出料口处安装有计量器、电动阀门和控制器，电动阀门与控制器相连，计量器与控制器相连。透过投放装置的作用可实现絮凝剂、亚铁盐、双氧水和中和剂的自动投放，投放的量还可得到控制，避免了人工投放，大大节约了人力和物力，同时投放精确。其原理为：输送带将需要投放的材料输送到投放料斗处，触发触碰式开关，驱动开袋剪刀张开与闭合的电机接通带动开袋剪刀动作，剪开包装袋，需投放的物料进入到投放料斗中开始投放，电动阀门打开，物料进入到处理池中，当达到设定的投放量时，计量器将信号传输给控制器，控制器控制电动阀门关闭，停止投放，实现了投放料的自动控制。
