申请日2015.04.08
公开(公告)日2016.11.23
IPC分类号C02F1/00
摘要
本发明属于污水处理设备领域，尤其涉及一种自动调节位置式污水处理固定装置，包括前进滚轮、轮毂、伸缩推杆、后退滚轮、轮毂支撑杆、上轨道滑槽、膨胀螺栓孔、螺栓固定板、连接板、滑轨支撑板、滑轨、下轨道滑槽、右侧挡板、过滤器、底板、左侧挡板、后背板、上连接板、伸缩支撑和活塞缸，所述轮毂支撑杆上安装有所述轮毂，所述前进滚轮通过所述轮毂安装在所述轮毂支撑杆上，所述后退滚轮通过所述轮毂安装在所述轮毂支撑杆上，所述活塞缸下端安装有所述伸缩支撑，所述上连接板的上端连接有所述伸缩支撑，所述上连接板的下端连接有所述右侧挡板、左侧挡板和后背板，所述底板的一端固定在所述左侧挡板上，所述底板的另一端固定在所述右侧挡板上。

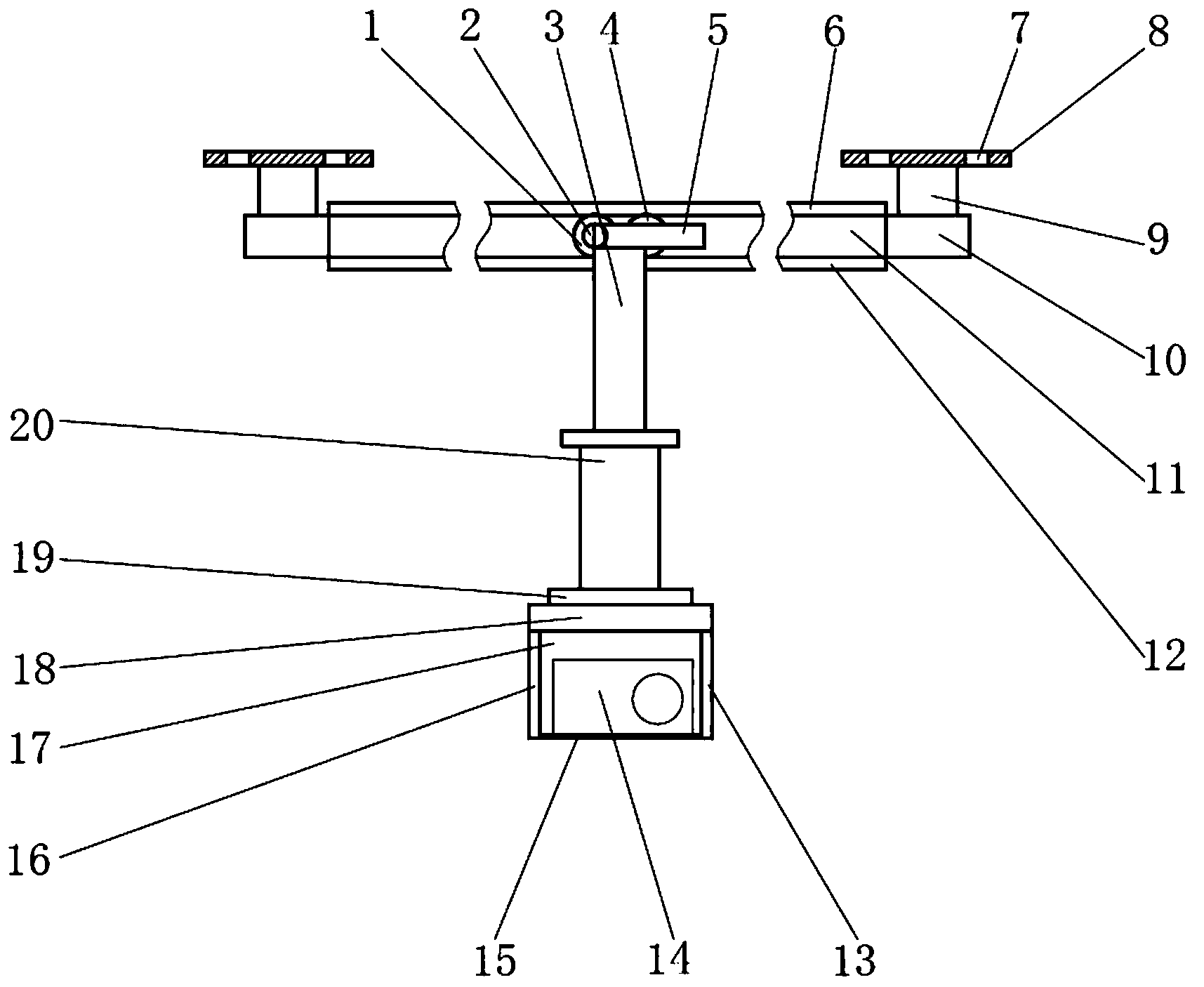

摘要附图
权利要求书
1.一种自动调节位置式污水处理固定装置，其特征在于：包括前进滚轮、轮毂、伸缩推杆、后退滚轮、轮毂支撑杆、上轨道滑槽、膨胀螺栓孔、螺栓固定板、连接板、滑轨支撑板、滑轨、下轨道滑槽、右侧挡板、过滤器、底板、左侧挡板、后背板、上连接板、伸缩支撑和活塞缸，所述轮毂支撑杆上安装有所述轮毂，所述前进滚轮通过所述轮毂安装在所述轮毂支撑杆上，所述后退滚轮通过所述轮毂安装在所述轮毂支撑杆上，所述伸缩推杆的一端与所述轮毂支撑杆相连接，所述伸缩推杆的另一端与所述活塞缸相连接，所述活塞缸下端安装有所述伸缩支撑，所述上连接板的上端连接有所述伸缩支撑，所述上连接板的下端连接有所述右侧挡板、左侧挡板和后背板，所述底板的一端固定在所述左侧挡板上，所述底板的另一端固定在所述右侧挡板上。
2.根据权利要求1所述的一种自动调节位置式污水处理固定装置，其特征在于：所述滑轨的上端安装有所述上轨道滑槽，所述滑轨的下端安装有所述下轨道滑槽，所述滑槽的左右两端安装有两个所述滑轨支撑板。
3.根据权利要求1所述的一种自动调节位置式污水处理固定装置，其特征在于：所述滑轨支撑板的上端安装有所述连接板，所述连接板的上端安装有所述螺栓固定板，所述螺栓固定板上设有所述膨胀螺栓孔。
4.根据权利要求1所述的一种自动调节位置式污水处理固定装置，其特征在于：所述底板上设有所述过滤器。
说明书
自动调节位置式污水处理固定装置
技术领域
本发明属于污水处理设备领域，尤其涉及一种自动调节位置式污水处理固定装置。
背景技术
所谓过滤器又称投影机，目前投影技术日新月异，随着科技的发展，投影行业也发展到了一个微投新技术至高的领域.目前泰达日晶 LCOS RGB三色投影光机和720P片解码技术，把传统庞大的投影机精巧化、微型过滤器便携化、微小化、娱乐化、实用化，使投影技术更加贴近生活和娱乐。
发明内容
针对以上现有存在的问题，本发明提供一种自动调节位置式污水处理固定装置，可以简单高效的对过滤器进行调节位置而不需要进行重新拆装。
本发明的技术方案在于：
本发明提供一种自动调节位置式污水处理固定装置，其特征在于：包括前进滚轮、轮毂、伸缩推杆、后退滚轮、轮毂支撑杆、上轨道滑槽、膨胀螺栓孔、螺栓固定板、连接板、滑轨支撑板、滑轨、下轨道滑槽、右侧挡板、过滤器、底板、左侧挡板、后背板、上连接板、伸缩支撑和活塞缸，所述轮毂支撑杆上安装有所述轮毂，所述前进滚轮通过所述轮毂安装在所述轮毂支撑杆上，所述后退滚轮通过所述轮毂安装在所述轮毂支撑杆上，所述伸缩推杆的一端与所述轮毂支撑杆相连接，所述伸缩推杆的另一端与所述活塞缸相连接，所述活塞缸下端安装有所述伸缩支撑，所述上连接板的上端连接有所述伸缩支撑，所述上连接板的下端连接有所述右侧挡板、左侧挡板和后背板，所述底板的一端固定在所述左侧挡板上，所述底板的另一端固定在所述右侧挡板上。
进一步地，所述滑轨的上端安装有所述上轨道滑槽，所述滑轨的下端安装有所述下轨道滑槽，所述滑槽的左右两端安装有两个所述滑轨支撑板。
进一步地，所述滑轨支撑板的上端安装有所述连接板，所述连接板的上端安装有所述螺栓固定板，所述螺栓固定板上设有所述膨胀螺栓孔。
进一步地，所述底板上设有所述过滤器。
本发明由于采用了上述技术，使之与现有技术相比具体的积极有益效果为：
1、 本发明不必拆卸即可实现过滤器位置的调整，使用方便。
2、 本发明采用伸缩杆结构，结构稳定，安全可靠。
3、 本发明可根据过滤器大小来调整底板的大小，使用广泛。
4、 本发明结构简单，安全可靠，具有良好的市场前景。
5、 本发明产品质量好、精度高, 而且产品范围广，使用寿命长。
