申请日2015.04.28
公开(公告)日2015.09.30
IPC分类号C02F9/12
摘要
本实用新型属于水处理装置领域，尤其涉及一种多级循环污水处理装置，其特征在于：所述污水进口连接所述三通，所述三通经由所述循环管连接所述电磁阀，所述水质检测装置经由所述循环管连接所述气浮池，所述螺旋装置连接所述转轮，所述螺旋装置固定在所述管道的内部，所述转轮固定在所述转轴A上，所述齿轮B固定在所述转轴A上，所述齿轮B固定在所述转轴 B上，所述带轮B固定在所述转轴 B上，所述V带连接所述带轮B和所述带轮A，所述带轮A固定在所述电机上，所述沉淀室、金属板和所述过滤器固定在所述处理塔的内部，所述过滤器经由所述管道连接所述沉淀室。
权利要求书
1.一种多级循环污水处理装置，其特征在于：包括污水进口(1)、三通(2)、循环管(3)、电磁阀(4)、水质检测装置(5)、气浮池(6)、药气浮除藻(7)、悬浮装置(8)、污水出口(9)、紫外线吸收装置(10)、紫外线发射装置(11)、处理塔(12)、沉淀室(13)、挡板(14)、金属板(15)、导线(16)、高压电源(17)、安装架(18)、V带(19)、带轮A(20)、电机(21)、管道(22)、过滤器(23)、带轮B(24)、齿轮A(25)、齿轮B(26)、转轴A(27)、转轮(28)、透气口 (29)、螺旋装置(30)和转轴 B(31)，所述污水进口(1)连接所述三通(2)，所述三通(2)经由所述循环管(3)连接所述电磁阀(4)，所述水质检测装置(5)经由所述循环管(3)连接所述气浮池(6)，所述螺旋装置(30)连接所述转轮(28)，所述螺旋装置(30)固定在所述管道(22)的内部，所述转轮(28)固定在所述转轴A(27)上，所述齿轮B(26)固定在所述转轴A(27)上，所述齿轮B(26)固定在所述转轴 B(31)上，所述带轮B(24)固定在所述转轴 B(31)上，所述V带(19)连接所述带轮B(24)和所述带轮A(20)，所述带轮A(20)固定在所述电机(21)上，所述沉淀室(13)、金属板(15)和所述过滤器(23)固定在所述处理塔(12)的内部，所述过滤器(23)经由所述管道(22)连接所述沉淀室(13)，所述高压电源(17)和所述紫外线吸收装置(10)分别固定在所述处理塔(12)两侧的外壁上，所述挡板(14)固定在所述沉淀室(13)内部，所述沉淀室(13)经由所述管道(22)连接所述紫外线发射装置(11)，所述污水出口(9)固定在所述气浮池(6)上方，所述悬浮装置(8)固定在所述气浮池(6)内部。
2.根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述药气浮除藻(7)固定在所述气浮池(6)液体的表层。
3. 根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述透气口 (29)固定在所述管道(22)上，位于所述螺旋装置(30)的正上方。
4. 根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述金属板(15)固定在所述管道(22)的两侧，两块所述金属板(15)经由所述导线(16)连接所述高压电源(17)。
5.根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述电磁阀(4)经由所述循环管(3)连接所述水质检测装置(5)。
6.根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述挡板(14)呈Z字形排布，且表面涂有活性炭颗粒。
7.根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述齿轮B(26)
和所述转轴A(27)啮合。
8.根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述紫外线发射装置(11)固定在所述处理塔(12)的内部。
9.根据权利要求1所述的一种多级循环污水处理装置，其特征在于：所述悬浮装置(8)采用泡沫材料制成，且表层分别固定有矿物颗粒和活性炭颗粒。
说明书
一种多级循环污水处理装置
技术领域
本实用新型属于水处理装置领域，尤其涉及一种多级循环污水处理装置。
背景技术
在过去的几十年中，随着工业的高速发展和城市化建设的加速，各地的饮用水水源受到日益严重的污染，饮用水中化学成分的数量在不断增加，长期饮用含多种微量有机物水的居民，其消化道的癌症死亡率明显高于饮用洁净水的对照组居民。因此，去除饮用水中这些微量污染物已成为净水的首要任务。
目前，我国大部分水厂所使用的都是针对较清洁水源水的常规水处理工艺，主要由混凝—沉淀—过滤—消毒单元组成。这种工艺对细菌和浑浊度等颗粒物的去除效果较好，而对以溶解态存在微量甚至痕量的“三致污染物”的去除效果不太理想，加之在输水管网中造成的微生物污染，导致饮用水的安全性得不到保证。
发明内容
本实用新型针对上述技术问题，提供了一种结构简单，针对性强曝气效果好，可循环处理污水过滤效果好的多级循环污水处理装置。
为了解决上述技术问题，本实用新型提供了一种多级循环污水处理装置，其特征在于：包括污水进口、三通、循环管、电磁阀、水质检测装置、气浮池、药气浮除藻、悬浮装置、污水出口、紫外线吸收装置、紫外线发射装置、处理塔、沉淀室、挡板、金属板、导线、高压电源、安装架、V带、带轮A、电机、管道，过滤器，带轮B，齿轮A，齿轮B，转轴A，转轮，透气口 ，螺旋装置和转轴 B，所述污水进口连接所述三通，所述三通经由所述循环管连接所述电磁阀，所述水质检测装置经由所述循环管连接所述气浮池，所述螺旋装置连接所述转轮，所述螺旋装置固定在所述管道的内部，所述转轮固定在所述转轴A上，所述齿轮B固定在所述转轴A上，所述齿轮B固定在所述转轴 B上，所述带轮B固定在所述转轴 B上，所述V带连接所述带轮B和所述带轮A，所述带轮A固定在所述电机上，所述沉淀室、金属板和所述过滤器固定在所述处理塔的内部，所述过滤器经由所述管道连接所述沉淀室，所述高压电源和所述紫外线吸收装置分别固定在所述处理塔两侧的外壁上，所述挡板固定在所述沉淀室内部，所述沉淀室经由所述管道连接所述紫外线发射装置，所述污水出口固定在所述气浮池上方，所述悬浮装置固定在所述气浮池内部。
本实用新型进一步设置为：所述药气浮除藻固定在所述气浮池液体的表层。
本实用新型进一步设置为：所述透气口固定在所述管道上，位于所述螺旋装置的正上方。
本实用新型进一步设置为：所述金属板固定在所述管道的两侧，两块所述金属板经由所述导线连接所述高压电源。
本实用新型进一步设置为：所述电磁阀经由所述循环管连接所述水质检测装置。
本实用新型进一步设置为：所述挡板呈Z字形排布，且表面涂有活性炭颗粒。
本实用新型进一步设置为：所述齿轮B和所述转轴A啮合。
本实用新型进一步设置为：所述紫外线发射装置固定在所述处理塔的内部。
本实用新型进一步设置为：所述悬浮装置采用泡沫材料制成，且表层分别固定有矿物颗粒和活性炭颗粒。
与现有技术相比，本实用新型一种多级循环污水处理装置具有以下有益效果：
(1)本实用新型设计挡板呈Z字形排布且表面涂有活性炭颗粒，使污水与挡板的接触面积增大，大大提高了活性炭吸附杂质的效果。
(2)本实用新型设计采用齿轮传动传动效率高，传动比稳定，使用寿命长。
(3)本实用新型设计螺旋装置充分与氧气接触，能在较短的时间内，降低水体的有机污染，提高水体溶解氧浓度和增加水体自净能力，达到改善环境质量的积极效果。
(4)本实用新型设计水质检测装置可以检测液体中氧和微生物的含量，实时反馈水的处理效果。
(5)本实用新型设计有循环管可以对指标不合格的液体循环处理，直到达到指标值后排放。
(6)本实用新型设计紫外线发射装置具有消毒快捷、彻底、不污染水质、运作简便，使用及维护的费用低的优点。
(7)本实用新型设计电磁阀可以根据水质的检测合格与否决定电磁阀的开闭，实现污水循环处理。
(8)本实用新型设计高压电源产生的静电场可大大减少菌藻数量，能有效的抑制菌藻的繁衍，是一种清洁绿色的环保方法。
(9)本实用新型设计药气浮除藻可有效去除水中的细小悬浮颗粒、藻类、固体杂质和磷酸盐等污染物，操作维护简单。
(10)本实用新型设计悬浮装置可以吸附水中的杂质同时增加水中的矿物含量，饮用健康。
(11)本实用新型性价比高，针对性强，因此，其具有广泛的应用前景，适于推广应用。
附图说明

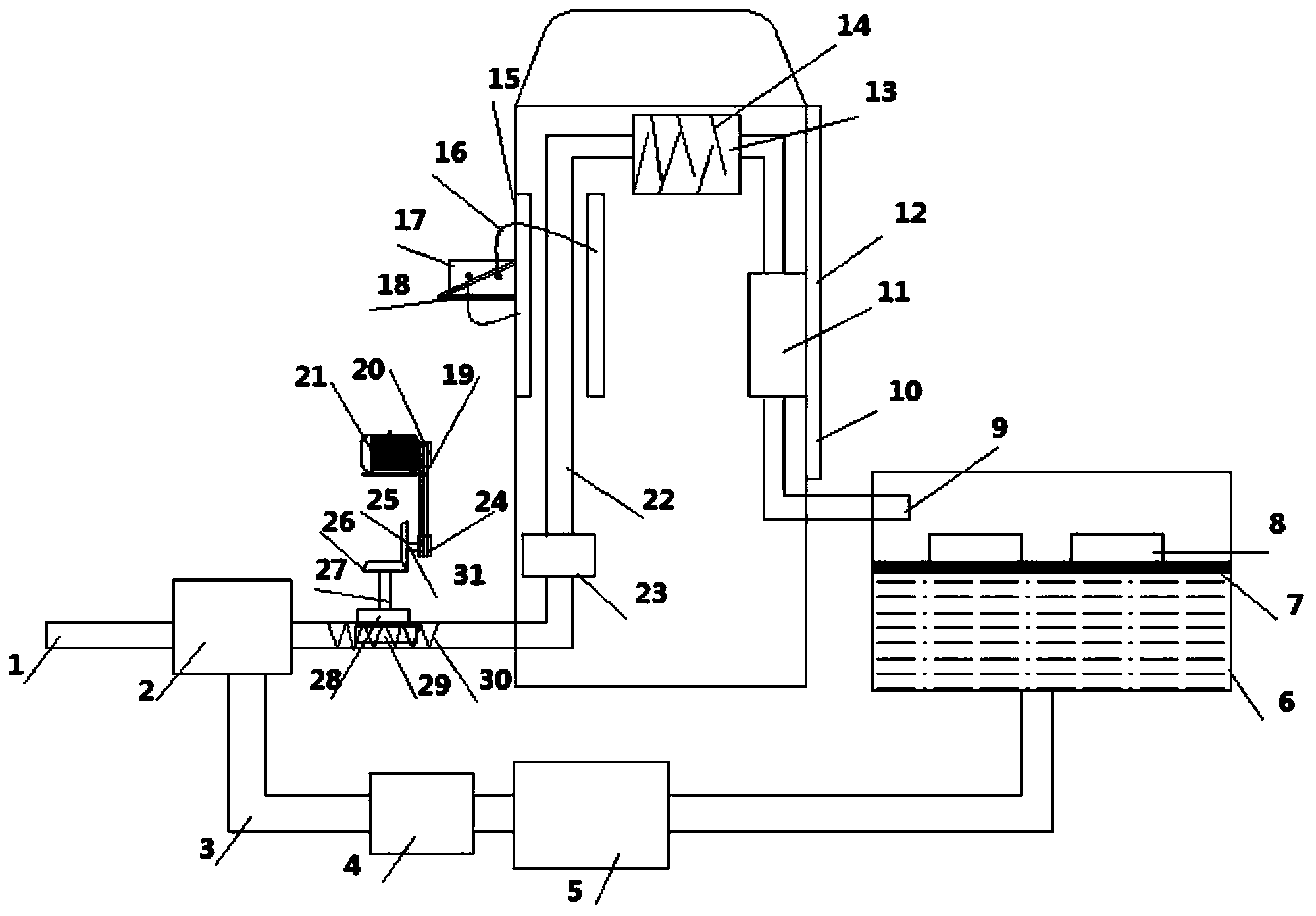

图1为本实用新型的结构示意图。
其中，附图标记对应的零部件名称为：
1—污水进口，2—三通，3—循环管，4—电磁阀，5—水质检测装置，6—气浮池，7—药气浮除藻，8—悬浮装置，9—污水出口，10—紫外线吸收装置，11—紫外线发射装置，12—处理塔，13—沉淀室，14—挡板，15—金属板，16—导线，17—高压电源，18—安装架，19—V带，20—带轮A，21—电机，22—管道，23—过滤器，24—带轮B，25—齿轮A，26—齿轮B，27—转轴A，28—转轮，29—透气口 ，30—螺旋装置，31—转轴 B。
具体实施方式
下面结合附图和实施例对本实用新型作进一步说明，本实用新型的实施方式包括但不限于下列实施例。
为了实现上述目的，本实用新型采用的技术方案如下：
该多级循环污水处理装置，包括污水进口1、三通2、循环管3、电磁阀4、水质检测装置5、气浮池6、药气浮除藻7、悬浮装置8、污水出口9、紫外线吸收装置10、紫外线发射装置11、处理塔12、沉淀室13、挡板14、金属板15、导线16、高压电源17、安装架18、V带19、带轮A20、电机21、管道22，过滤器23，带轮B24，齿轮A25，齿轮B26，转轴A27，转轮28，透气口 29，螺旋装置30和转轴 B31，污水进口1连接三通2，三通2经由循环管3连接电磁阀4，水质检测装置5经由循环管3连接气浮池6，螺旋装置30连接转轮28，螺旋装置30固定在管道22的内部，转轮28固定在转轴A27上，齿轮B26固定在转轴A27上，齿轮B26固定在转轴 B31上，带轮B24固定在转轴 B31上，V带19连接带轮B24和带轮A20，带轮A20固定在电机21上，沉淀室13、金属板15和过滤器23固定在处理塔12的内部，过滤器23经由管道22连接沉淀室13，高压电源17和紫外线吸收装置10分别固定在处理塔12两侧的外壁上，挡板14固定在沉淀室13内部，沉淀室13经由管道22连接紫外线发射装置11，污水出口9固定在气浮池6上方，悬浮装置8固定在气浮池6内部。
通过采用上述技术方案，该多级循环污水处理装置，包括污水进口1、三通2、循环管3、电磁阀4、水质检测装置5、气浮池6、药气浮除藻7、悬浮装置8、污水出口9、紫外线吸收装置10、紫外线发射装置11、处理塔12、沉淀室13、挡板14、金属板15、导线16、高压电源17、安装架18、V带19、带轮A20、电机21、管道22，过滤器23，带轮B24，齿轮A25，齿轮B26，转轴A27，转轮28，透气口 29，螺旋装置30和转轴 B31，污水进口1连接三通2，三通2经由循环管3连接电磁阀4，水质检测装置5经由循环管3连接气浮池6，螺旋装置30连接转轮28，螺旋装置30固定在管道22的内部，转轮28固定在转轴A27上，
齿轮B26固定在转轴A27上，齿轮B26固定在转轴 B31上，带轮B24固定在转轴 B31上，齿轮B26和转轴A27啮合，传动效率高，传动速度稳定，使用寿命长，V带19连接带轮B24和带轮A20，带轮A20固定在电机21上，沉淀室13、金属板15和过滤器23固定在处理塔12的内部，透气口 29固定在管道22上，位于螺旋装置30的正上方，充分与氧气接触，能在较短的时间内，降低水体的有机污染，提高水体溶解氧浓度和增加水体自净能力，达到改善环境质量的积极效果，过滤器23经由管道22连接沉淀室13，电磁阀4经由循环管3连接水质检测装置5，可检测液体中氧和微生物的含量，实时反馈水的处理效果，可以根据水质的检测合格与否决定电磁阀4的开闭，实现污水循环处理，高压电源17和紫外线吸收装置10分别固定在处理塔12两侧的外壁上，金属板15固定在管道22的两侧，两块金属板15经由导线16连接高压电源17，产生的高压静电场可大大减少菌藻数量，能有效的抑制菌藻的繁衍，是一种清洁绿色的环保方法，挡板14固定在沉淀室13内部挡板14呈Z字形排布，且表面涂有活性炭颗粒，使污水与挡板14的接触面积增大，大大提高了活性炭吸附杂质的效果，，沉淀室13经由管道22连接紫外线发射装置11，紫外线发射装置11固定在处理塔12的内部，具有消毒快捷、彻底、不污染水质、运作简便，使用及维护的费用低的优点，污水出口9固定在气浮池6上方，悬浮装置8固定在气浮池6内部，悬浮装置8采用泡沫材料制成，且表层分别固定有矿物颗粒和活性炭颗粒，可以吸附水经处理后残余的杂质，同时增加水中的矿物含量，维护人体血液循环的正常，健康环保，药气浮除藻7固定在气浮池6液体的表层，可有效去除水中的细小悬浮颗粒、藻类、固体杂质和磷酸盐等污染物，操作维护简单，设备使用时，污水经污水进口1进入，流经三通2后，螺旋装置30在电机21的带动下污水被大幅度地搅动，后经过滤器23经过过滤作用后，流至高压电源17产生的高压静电场作用，经过沉淀室13的吸附沉淀后经紫外线杀菌，流至气浮池6，处理后的污水经过水质检测装置5检测是否达标，达标的污水直接排放使用，未达标的液体经循环管3循环处理。
本实用新型进一步设置为：药气浮除藻7固定在气浮池6液体的表层。
通过采用上述技术方案，药气浮除藻7固定在气浮池6液体的表层，可有效去除水中的细小悬浮颗粒、藻类、固体杂质和磷酸盐等污染物，操作维护简单。
本实用新型进一步设置为：透气口 29固定在管道22上，位于螺旋装置30的正上方。
通过采用上述技术方案，透气口 29固定在管道22上，位于螺旋装置30的正上方，充分与氧气接触，能在较短的时间内，降低水体的有机污染，提高水体溶解氧浓度和增加水体自净能力，达到改善环境质量的积极效果。
本实用新型进一步设置为：金属板15固定在管道22的两侧，两块金属板15经由导线16连接高压电源17。
通过采用上述技术方案，金属板15固定在管道22的两侧，两块金属板15经由导线16连接高压电源17，产生的高压静电场可大大减少菌藻数量，能有效的抑制菌藻的繁衍，是一种清洁绿色的环保方法。
本实用新型进一步设置为：电磁阀4经由循环管3连接水质检测装置5。
通过采用上述技术方案，电磁阀4经由循环管3连接水质检测装置5，可检测液体中氧和微生物的含量，实时反馈水的处理效果，可以根据水质的检测合格与否决定电磁阀4的开闭，实现污水循环处理。
本实用新型进一步设置为：挡板14呈Z字形排布，且表面涂有活性炭颗粒。
通过采用上述技术方案，挡板14呈Z字形排布，且表面涂有活性炭颗粒，使污水与挡板14的接触面积增大，大大提高了活性炭吸附杂质的效果。
本实用新型进一步设置为：齿轮B26和转轴A27啮合。
通过采用上述技术方案，齿轮B26和转轴A27啮合，传动效率高，传动速度稳定，使用寿命长。
本实用新型进一步设置为：紫外线发射装置11固定在处理塔12的内部。
通过采用上述技术方案，紫外线发射装置11固定在处理塔12的内部，具有消毒快捷、彻底、不污染水质、运作简便，使用及维护的费用低的优点。
本实用新型进一步设置为：悬浮装置8采用泡沫材料制成，且表层分别固定有矿物颗粒和活性炭颗粒。
通过采用上述技术方案，悬浮装置8采用泡沫材料制成，且表层分别固定有矿物颗粒和活性炭颗粒，可以吸附水经处理后残余的杂质，同时增加水中的矿物含量，维护人体血液循环的正常，健康环保。
以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
