申请日2015.04.28
公开(公告)日2015.09.16
IPC分类号C02F9/04
摘要
本实用新型涉及环保技术领域，公开了一种厨房废水处理系统，包括破乳单元、溶气分离单元、氧化单元、排放单元和控制单元，厨房废水经所述破乳单元进行破乳处理后，经所述溶气分离单元进行固液或者液液分离后，经所述氧化单元氧化所述厨房废水中的有机物，由所述排放单元将达标出水进行排放。本实用新型还公开了厨房废水处理装置，解决了厨房废水处理过程中乳化油与溶解油去除难的问题。
权利要求书
1.一种厨房废水处理系统，其特征在于：包括破乳单元、溶气分离单元、氧化单元、排放单元和控制单元，厨房废水经所述破乳单元进行破乳处理后，经所述溶气分离单元进行固液或者液液分离后，经所述氧化单元氧化所述厨房废水中的有机物，由所述排放单元将达标出水进行排放。
2.根据权利要求1所述的厨房废水处理系统，其特征在于：所述破乳单元为混凝式破乳单元。
3.根据权利要求1所述的厨房废水处理系统，其特征在于：所述氧化单元为臭氧氧化单元，所述臭氧氧化单元包括臭氧发生单元和尾气分解单元，所述臭氧发生单元为所述臭氧氧化单元提供臭氧，所述尾气分解单元将还原后的尾气进行分解排出。
4.根据权利要求1至3中任一项所述的厨房废水处理系统，其特征在于：所述厨房废水由原水集箱收集后传送至所述破乳单元，所述厨房废水经所述破乳单元和溶气分离单元后储存至中间水箱，由中间水箱送至所述氧化单元。
5.根据权利要求4所述的厨房废水处理系统，其特征在于：所述原水集箱及中间水箱上均设有液位计，所述破乳单元根据所述原水集箱的水位实现启停，所述氧化单元根据所述中间水箱的水位实现启停，所述破乳单元及溶气分离单元中设置搅拌机、加热器、溶气装置、刮渣机中的一种或多种，所述氧化单元中包括反洗机构。
6.根据权利要求4所述的厨房废水处理系统，其特征在于：所述厨房废水处理系统产生的污泥经叠螺脱水机脱水后排出。
7.一种厨房废水处理装置，安装有如权利要求1至6中任一项所述的厨房废水处理系统，其特征在于：包括机座，在所述机座内设置通过管路管件连接的原水集箱、臭氧滤池、中间水箱和溶药箱，在所述机座上安装叠螺脱水机，在所述臭氧滤池旁设置臭氧发生器和尾气分解器，破乳单元的进水口设置在所述机座的侧边下端，所述尾气分解器的排放口设置于所述机座的上方，在所述臭氧滤池的侧边设置臭氧滤池出水口与臭氧滤池反洗出水口。
8.根据权利要求7所述的厨房废水处理装置，其特征在于：在所述溶药 箱上方设置计量泵，在所述破乳单元及溶气分离单元下方设置中间水泵，在所述机座内还安装控制柜。
说明书
厨房废水处理系统、装置
技术领域
本实用新型涉及环保技术领域，尤其涉及一种厨房废水处理系统、装置。
背景技术
厨房污水是高浓度污染源，成分复杂，有机物含量高，主要有食物纤维、 淀粉、脂肪、动植物油脂、各类佐料、洗涤剂的蛋白质等。
厨房污水中的油一般以上浮油、分散油、乳化油、溶解油、含油固体等 形式存在。
(1)上浮油，粒径大于30μm的油分，在厨房废水含油污水占50%～60%。由 于颗粒较大，静置后能较快上浮，以连续相的油膜飘浮在水面上。
(2)分散油，粒径介于1～30μm的油分，在厨房废水含油污水占35%～45%。 微小油珠悬浮分散在水相中。分散油不稳定，会聚并成较大的油珠而上浮到 水面，也可能进一步变小，转化成乳化油。
(3)乳化油，粒径小于1μm的油分，在厨房废水含油污水占3%～5%。极细 微的油珠以油包水的细颗粒形式悬浮分散在水中。
(4)溶解油，以分子状态或化学方式分散于水体中，油分和水形成均相体系， 非常稳定，很难用一般方法去除。在厨房废水含油污水占0.5%～1.5%。
(5)油-固体物，在水体中油珠粘附在固体悬浮物质的表面上形成的油-固 体物。在厨房废水含油污水占2%～6.5%。
目前油水分离的主要技术有物理法(主要是重力、过滤等方法)与物理化 学法两大类。比如通过隔油池去油方法、核桃壳过滤去油法，这类方法去除 浮油效果较好，但对于去除溶解油和乳化油的效果不好。
另外，系统处理过程中产生的污泥也是本项目的重中之重，现有的脱水 机主要为离心式脱水机或板框式脱水机，其工作原理分别为离心力原理和加 压原理，但是这两种脱水机耗电大，不适用于油性污泥的脱水且占地大;离 心式脱水机能耗高且噪声大，板框式脱水机难以实现连续自动运行。
实用新型内容
本实用新型的目的是为了解决上述问题，提供一种厨房废水处理系统、 装置，实现对厨房废水中动植物油的去除。
本实用新型采取的技术方案是：
一种厨房废水处理系统，其特征是，包括破乳单元、溶气分离单元、氧 化单元、排放单元和控制单元，厨房废水经所述破乳单元进行破乳处理后， 经所述溶气分离单元进行固液或者液液分离后，经所述氧化单元氧化所述厨 房废水中的有机物，由所述排放单元将达标出水进行排放。
进一步，所述破乳单元为混凝式破乳单元。
进一步，所述氧化单元为臭氧氧化单元，所述臭氧氧化单元包括臭氧发 生单元和尾气分解单元，所述臭氧发生单元为所述臭氧氧化单元提供臭氧， 所述尾气分解单元将还原后的尾气进行分解排出。

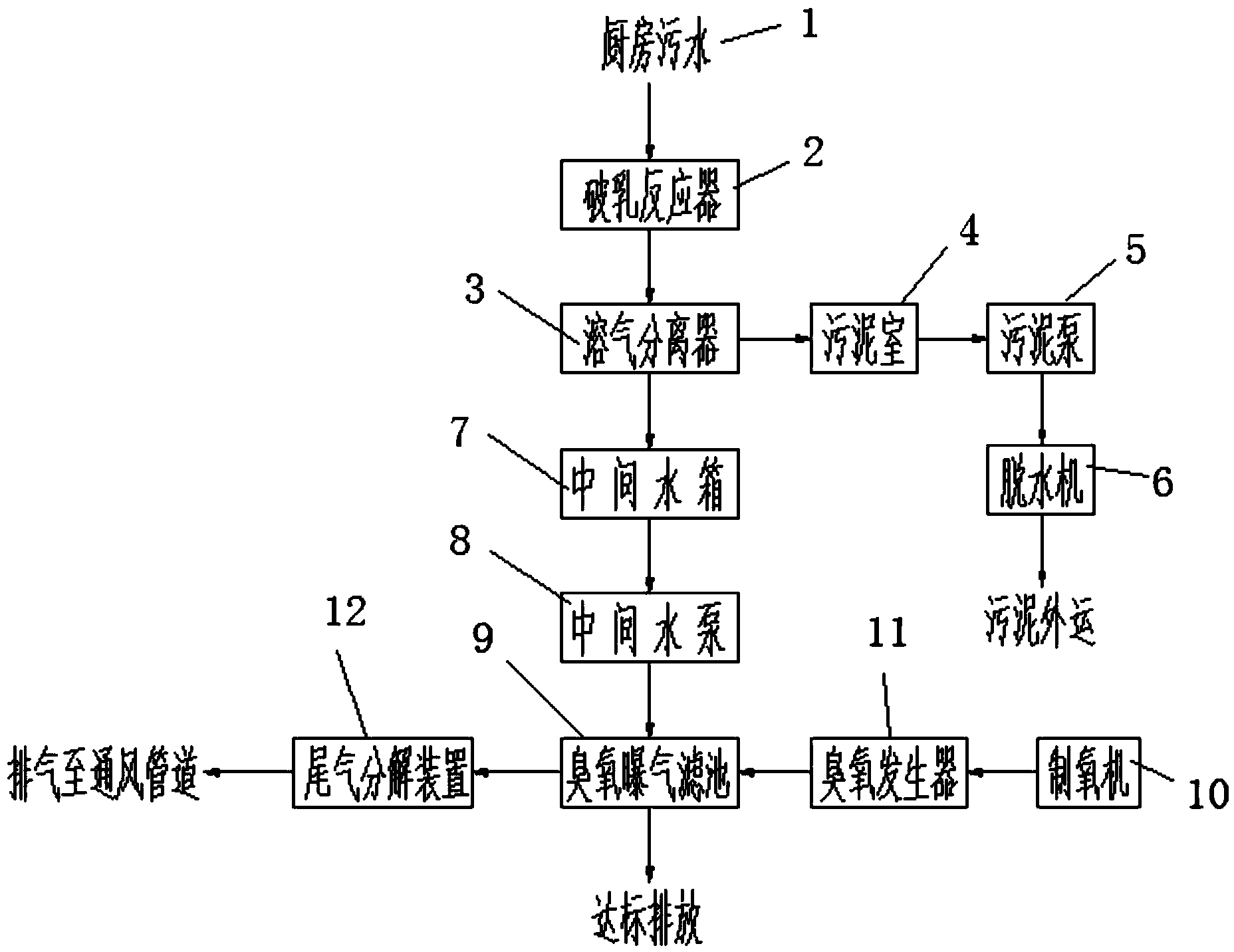

进一步，所述厨房废水由原水集箱收集后传送至所述破乳单元，所述厨 房废水经所述破乳单元和溶气分离单元后储存至中间水箱，由中间水箱送至 所述氧化单元。
进一步，所述原水集箱及中间水箱上均设有液位计，所述破乳单元根据 所述原水集箱的水位实现启停，所述氧化单元根据所述中间水箱的水位实现 启停，所述破乳单元及溶气分离单元中设置搅拌机、加热器、溶气装置、刮 渣机中的一种或多种，所述氧化单元中包括反洗机构。
进一步，所述污泥经叠螺脱水机脱水后排出。
一种厨房废水处理装置，安装有上述厨房废水处理系统，其特征是，包 括机座，在所述机座内设置通过管路管件连接的原水集箱、臭氧滤池、中间 水箱和溶药箱，在所述机座内安装叠螺脱水机，在所述臭氧滤池上设置臭氧 发生器和尾气分解器，破乳单元的进水口设置在所述机座的侧边下端，所述 尾气分解器的排放口设置于所述机座的上方，在所述臭气滤池的侧边设置臭 氧滤池出水口与臭氧滤池反洗出水口。
进一步，在所述溶药箱上方设置计量泵，在所述破乳单元及溶气分离单 元下方设置中间水泵，在所述机座内还安装控制柜。
本实用新型的有益效果是：
(1)解决了厨房废水处理过程中乳化油与溶解油去除难的问题;
(2)利用物理化学方法，系统集去除废水中的油类、COD、SS、臭味等功 能于一体;
(3)制氧机、臭氧发生器及集中控制柜设计为一体，形成处理装置;
(4)处理装置充分利用空间位置，占地面积小，设备布局紧凑。
