申请日2015.04.28
公开(公告)日2015.09.16
IPC分类号C02F1/52
摘要
本实用新型公开了一种促排式废水处理设备，包括沉降桶，沉降桶上设有与其连通的混液斗，混液斗连通用于导入废水的第一输送管、用于导入沉淀剂的第二输送管;沉降桶内设有用于检测其液面高度并在液面高度低于设定的高度时控制第一输送管和第二输送管同时导通的第一液位感应器、用于检测其液面高度并在液面高度高于设定的高度时控制第一输送管和第二输送管同时关闭的第二液位感应器;沉降桶的侧壁上设有供上清液向外排出的第一排液口，沉降桶的底部设有供沉淀物向外排出的排料口，沉降桶的底部还设有刮泥器。本新型能够自动调控废水和沉淀剂的加入和停止，节省人工操作的时间、降低工人的劳动强度、且沉淀物处理的效率高。
权利要求书
1.一种促排式废水处理设备，其特征在于，
包括沉降桶(1)，所述沉降桶(1)上设有与其连通的用于供废水和沉淀剂进行混合 的混液斗(2)，所述混液斗(2)连通用于导入废水的第一输送管(3)、用于导入沉淀剂 的第二输送管(4);
所述沉降桶(1)内设有用于检测其液面高度并在液面高度低于设定的高度时控制所 述第一输送管(3)和所述第二输送管(4)同时导通的第一液位感应器(5)、用于检测 其液面高度并在液面高度高于设定的高度时控制所述第一输送管(3)和所述第二输送管 (4)同时关闭的第二液位感应器(6)，且所述第二液位感应器(6)位于所述第一液位 感应器(5)的上方;
所述沉降桶(1)的侧壁上设有供废水沉降分层后形成的上清液向外排出的第一排液 口(101)，所述沉降桶(1)的底部设有供废水沉降分层后形成的沉淀物向外排出的排料 口，所述沉降桶(1)的底部还设有自动将所述沉淀物由所述排料口向外推出的刮泥器 (15)。
2.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述废水处理设备还包括两个分别设置于所述第一输送管(3)和所述第二输送管(4) 的管路中的第一电动阀(8)，每个所述第一电动阀(8)均与所述第一液位感应器(5) 和所述第二液位感应器(6)连接。
3.根据权利要求2所述的促排式废水处理设备，其特征在于，
所述废水处理设备还包括两个分别将废水和沉淀剂泵入所述混液斗(2)内的泵送件 (9)，两个所述泵送件(9)分别设置于所述第一输送管(3)和所述第二输送管(4)的 管路中。
4.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述混液斗(2)包括漏斗状的供废水和沉淀剂进行混合的混合斗(201)、以及将混 合液导入所述沉降桶(1)内的两根导流管(202);
所述混合斗(201)设置于所述沉降桶(1)的顶部，其扩口端伸出所述沉降桶(1) 外，其收缩端插入所述沉降桶(1)内，所述第一输送管(3)和所述第二输送管(4)均 与所述混合斗(201)的扩口端相连;
两根所述导流管(202)的一端均与所述混合斗(201)的收缩端连通，两根所述导 流管(202)的另一端分别向所述混合斗(201)的一侧斜向延伸。
5.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述刮泥器(15)包括设置于所述沉降桶(1)外的第一电机(151)、活动设置于所 述沉降桶(1)内用于推动沉淀物由所述排料口向外排出的刮刀件(152)、以及设置于所 述沉降桶(1)外用于盛接沉淀物的集料斗(153);
所述刮刀件(152)与所述第一电机(151)相连。
6.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述沉降桶(1)的内壁上还设有用于标定所述沉降桶(1)内的沉淀物的最大高度 的标刻线(105)，所述标刻线(105)与水平面平行，其在竖直方向的高度低于或等于所 述第一排液口(101)的最低点的高度;
所述沉降桶(1)的侧壁上还设有透明的用于观察所述沉降桶(1)内的沉淀物与所 述标刻线(105)之间的相对高度的观察口(103)。
7.根据权利要求6所述的促排式废水处理设备，其特征在于，
所述废水处理设备还包括用于测量所述标刻线(105)以上的上清液的液面高度的液 位计(11)，所述液位计(11)竖直设置于所述沉降桶(1)内，且其最低端与所述标刻 线(105)齐平。
8.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述废水处理设备还包括自动将上清液导出所述沉降桶(1)的第一导出件(12)， 所述第一导出件(12)包括第一导出管(121)、以及控制所述第一导出管(121)导通或 隔断的第二电动阀(122);
所述第一导出管(121)与所述第一排液口(101)连通;
所述第二电动阀(122)设置于所述第一导出管(121)的管路中。
9.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述沉降桶(1)的内壁上还开设有第二个供上清液向外排出的第二排液口(106)， 所述第二排液口(106)的高度与所述第一排液口(101)的高度相等;
所述废水处理设备还包括手动将上清液导出所述沉降桶(1)的第二导出件(13)， 所述第二导出件(13)包括第二导出管(131)、以及控制所述第二导出管(131)导通或 隔断的手动阀(132);
所述第二导出管(131)与所述第二排液口(106)连通;
所述手动阀(132)设置于所述第二导出管(131)的管路中。
10.根据权利要求1所述的促排式废水处理设备，其特征在于，
所述废水处理设备还包括用于盛装沉淀剂的盛装器(7)，所述盛装器(7)包括盛装 桶(701)、用于搅拌沉淀剂的搅拌棍(702)、以及驱动所述搅拌棍(702)转动的第二电 机(703);
所述第二输送管(4)与所述盛装桶(701)连通;
所述搅拌棍(702)设置于所述盛装桶(701)内，所述第二电机(703)设置于所述 盛装桶(701)外且与所述搅拌棍(702)相连。
说明书
促排式废水处理设备
技术领域
本实用新型涉及化工领域，特别地，涉及一种促排式废水处理设备。
背景技术
化工生产中，含有重金属离子的废水直接排放会污染环境，故需要对废水中的重金属进 行处理，然后再将废水重新利用或排放。
一般情况下，废水中重金属离子含量相对较低，处理难度较大，现有处理方式一般是将 废水统一收集在大水池内，然后往水池内加入一定量的沉淀剂(使重金属离子形成沉淀的化 学物质)，加入沉淀剂的同时可混合加入阴离子絮凝剂(用于加速沉淀物沉降的化学物质)， 长时间反应沉降后，再将上清液处理掉，最后对沉淀物进行回收处理。
一般情况下，废水中重金属离子浓度较低，沉淀剂与废水中重金属离子的反应要持续较 长的时间才能够完成，即使在搅拌下往废水中加入沉淀剂，反应也要持续较长的时间，故处 理效率低;同时，该处理过程由人工手动操作完成，操作时间长、工人的劳动强度大;再者， 为了将重金属离子沉淀完全，往往要加入相对理论用量较多的沉淀剂，浪费资源;另外，沉 淀生成的沉淀物需由人工手动从水池内取出，工人的劳动强度大、工作效率低、且人力成本 高。
实用新型内容
本实用新型提供了一种促排式废水处理设备，以解决现有的废水处理时存在的工作效率 低、操作时间长、工人的劳动强度大、人力成本高的技术问题。
本实用新型采用的技术方案如下：
一种促排式废水处理设备，包括沉降桶，沉降桶上设有与其连通的用于供废水和沉淀剂 进行混合的混液斗，混液斗连通用于导入废水的第一输送管、用于导入沉淀剂的第二输送管; 沉降桶内设有用于检测其液面高度并在液面高度低于设定的高度时控制第一输送管和第二输 送管同时导通的第一液位感应器、用于检测其液面高度并在液面高度高于设定的高度时控制 第一输送管和第二输送管同时关闭的第二液位感应器，且第二液位感应器位于第一液位感应 器的上方;沉降桶的侧壁上设有供废水沉降分层后形成的上清液向外排出的第一排液口，沉 降桶的底部设有供废水沉降分层后形成的沉淀物向外排出的排料口，沉降桶的底部还设有自 动将沉淀物由排料口向外推出的刮泥器。
进一步地，废水处理设备还包括两个分别设置于第一输送管和第二输送管的管路中的第 一电动阀，每个第一电动阀均与第一液位感应器和第二液位感应器连接。
进一步地，废水处理设备还包括两个分别将废水和沉淀剂泵入混液斗内的泵送件，两个 泵送件分别设置于第一输送管和第二输送管的管路中。
进一步地，混液斗包括漏斗状的供废水和沉淀剂进行混合的混合斗、以及将混合液导入 沉降桶内的两根导流管;混合斗设置于沉降桶的顶部，其扩口端伸出沉降桶外，其收缩端插 入沉降桶内，第一输送管和第二输送管均与混合斗的扩口端相连;两根导流管的一端均与混 合斗的收缩端连通，两根导流管的另一端分别向混合斗的一侧斜向延伸。
进一步地，刮泥器包括设置于沉降桶外的第一电机、活动设置于沉降桶内用于推动沉淀 物由排料口向外排出的刮刀件、以及设置于沉降桶外用于盛接沉淀物的集料斗;刮刀件与第 一电机相连。
进一步地，沉降桶的内壁上还设有用于标定沉降桶内的沉淀物的最大高度的标刻线，标 刻线与水平面平行，其在竖直方向的高度低于或等于第一排液口的最低点的高度;沉降桶的 侧壁上还设有透明的用于观察沉降桶内的沉淀物与标刻线之间的相对高度的观察口。
进一步地，废水处理设备还包括用于测量标刻线以上的上清液的液面高度的液位计，液 位计竖直设置于沉降桶内，且其最低端与标刻线齐平。
进一步地，废水处理设备还包括自动将上清液导出沉降桶的第一导出件，第一导出件包 括第一导出管、以及控制第一导出管导通或隔断的第二电动阀;第一导出管与第一排液口连 通;第二电动阀设置于第一导出管的管路中。
进一步地，沉降桶的内壁上还开设有第二个供上清液向外排出的第二排液口，第二排液 口的高度与第一排液口的高度相等;废水处理设备还包括手动将上清液导出沉降桶的第二导 出件，第二导出件包括第二导出管、以及控制第二导出管导通或隔断的手动阀;第二导出管 与第二排液口连通;手动阀设置于第二导出管的管路中。
进一步地，废水处理设备还包括用于盛装沉淀剂的盛装器，盛装器包括盛装桶、用于搅 拌沉淀剂的搅拌棍、以及驱动搅拌棍转动的第二电机;第二输送管与盛装桶连通;搅拌棍设 置于盛装桶内，第二电机设置于盛装桶外且与搅拌棍相连。
本实用新型具有以下有益效果：
本实用新型的促排式废水处理设备包括用于检测沉降桶内的液面高度并在液面高度低于 其设定的高度时同时控制第一输送管和第二输送管导通的第一液位感应器、以及用于检测沉 降桶内的液面高度并在液面高度高于其设定的高度时同时控制第一输送管和第二输送管关闭 的第二液位感应器，故通过第一液位感应器可自动调控第一输送管和第二输送管向混液斗内 加入废水和沉淀剂，通过第二液位感应器可自动调控第一输送管和第二输送管停止向混液斗 内加入废水和沉淀剂，故本实用新型能够自动调控废水和沉淀剂的加入和停止，节省了人工 操作的时间、降低了工人的劳动强度;
同时，通过第一液位感应器和第二液位感应器可控制废水和沉淀剂同时加入混液斗，并 在混液斗的作用下进行充分的混合，从而提高废水的沉淀效率，进而提高废水的处理效率;
另外，本实用新型还包括用于自动将沉淀物由排料口向外推出的刮泥器，故相比现有技 术，工人的劳动强度低、所需的人力陈本低、且沉淀物处理的效率高。

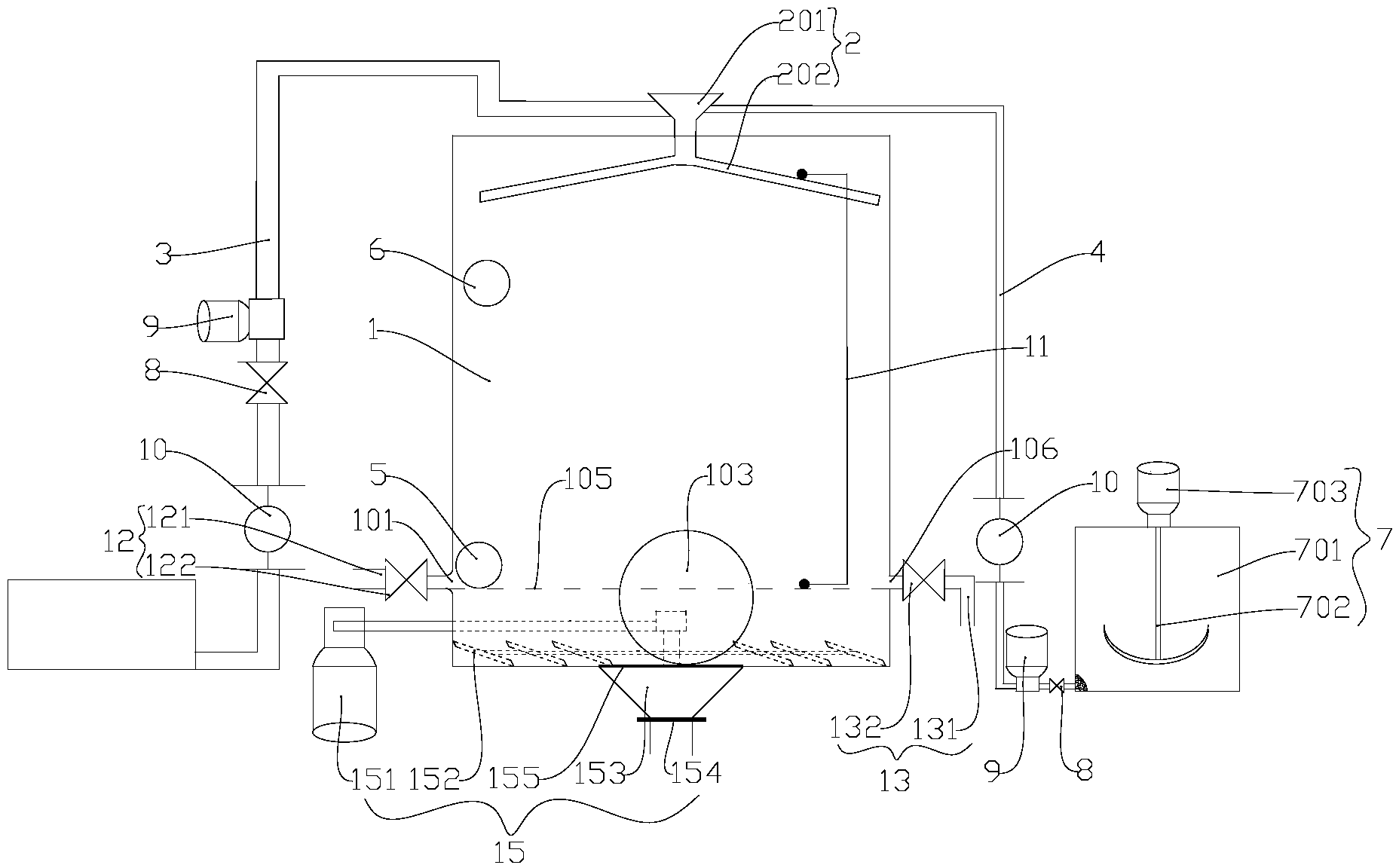

除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。 下面将参照图，对本实用新型作进一步详细的说明。
