申请日2015.06.29
公开(公告)日2015.09.16
IPC分类号B01D47/12; C02F9/02; F24C15/20; B01D29/03; B01D29/56; C02F1/40
摘要
本发明涉及油烟、污水处理技术领域，具体说是一种油烟污水净化除油装置，包括用于储存油水混合物及吸收油烟的除烟箱，用于将油烟收集的吸烟装置，用于对油水混合物进行分离及对油烟进行二次吸收的除油装置和用于对污水进行过滤的污水过滤装置。本发明可以对酒店厨房的油烟和废水进行净化，将废油提取出来，用于制造肥皂，变废为宝，提高资源的利用率，并且可以减少油烟对环境的污染，提高人们的生活质量，减少下水道的堵塞，降低城市内涝的发生，本发明结构简单，设计合理，易于推广和应用。
权利要求书

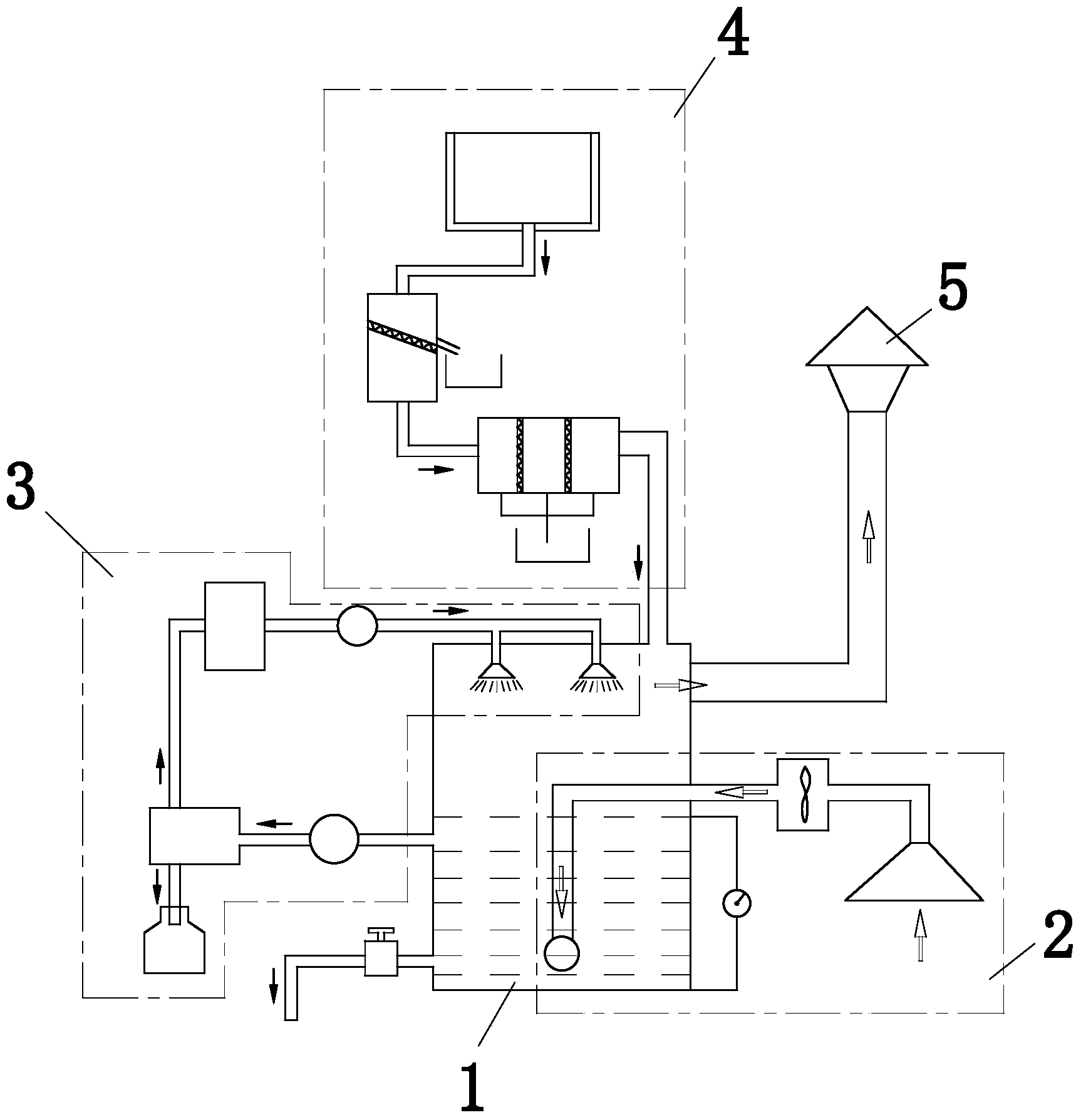

1.一种油烟污水净化除油装置，包括除烟箱(1)、吸烟装置(2)、除油装置(3)和污水 过滤装置(4)，其特征在于：所述的除烟箱(1)底部设置有排水口(11)，排水口(11)上设置 有排水阀(12)，除烟箱(1)上还设置有液位计(13)，除烟箱(1)中部设置有出水口(14)，除 烟箱(1)上方设置有污水进口(15);所述的吸烟装置(2)包括微泡发生器(21)、风机(22)和 集烟罩(23)，所述的微泡发生器(21)位于除烟箱(1)内部，所述的风机(22)一端通过油烟 管道与微泡发生器(21)相连接，另一端通过油烟管道与集烟罩(23)相连接，所述的集烟罩 (23)位于厨房内;所述的除油装置(3)通过水管与除烟箱(1)相连接，所述的污水过滤装置 (4)通过水管与除烟箱(1)相连接。
2.根据权利要求1所述的一种油烟污水净化除油装置，其特征在于：所述的除油装置 (3)包括水泵(31)、油水分离器(32)、废油收集桶(33)、水箱(34)、增压泵(35)和水雾喷 头(36)，所述的水泵(31)一端通过水管与除烟箱(1)的出水口(14)相连接，另一端通过水 管与油水分离器(32)相连接，所述的油水分离器(32)的出油口处设置有废油收集桶(33)， 油水分离器(32)的出水口通过水管与水箱(34)相连接，所述的增压泵(35)一端与水箱(34) 相连接，另一端与水雾喷头(36)相连接，所述的水雾喷头(36)位于除烟箱(1)的顶部。
3.根据权利要求1所述的一种油烟污水净化除油装置，其特征在于：所述的污水过滤 装置(4)包括清洗池(41)、一级过滤箱(42)、二级过滤箱(43)和垃圾箱(44)，所述的清洗 池(41)、一级过滤箱(42)和二级过滤箱(43)依次通过水管相连接，二级过滤箱(43)通过水 管与除烟箱(1)上方的污水进口(15)相连接，一级过滤箱(42)内设置有粗过滤网(421)，所 述的粗过滤网(421)倾斜布置，粗过滤网(421)底部设置有垃圾出口(422)，垃圾出口(422) 处设置有垃圾箱(44)，所述的二级过滤箱(43)内部设置有竖直布置的细过滤网(431)，二 级过滤箱(43)底部设置有排污口(432)，排污口(432)处设置有垃圾箱(44)。
4.根据权利要求1所述的一种油烟污水净化除油装置，其特征在于：所述的除烟箱(1) 通过排烟管道与位于外界的烟囱(5)相连接。
说明书
一种油烟污水净化除油装置
技术领域
本发明涉及油烟、污水处理技术领域，具体说是一种油烟污水净化除油装置。
背景技术
随着城市生活和经济的发展，由此而衍生出的各类大小餐馆，为繁忙的都市人提供了 快捷方便的餐饮服务，也为经济繁荣贡献了不可忽视的力量。餐馆位于城市中心区是城市 生活的必需。然而，由于城市的餐馆深入社区，其废水的排放已成为城市内涝的根源，餐 馆的废水中含有较多的油，这些油直接被排入下水道，这些油会越积越多，最终会堵塞下 水道，从而造成城市安全隐患;餐馆厨房排出的油烟由于没有进行净化处理被直接排放到 大气或下水道中，易造成环境污染或下水道堵塞，给城市安全及人们的生活带来了很大的 烦恼。
发明内容
为了弥补现有技术的不足，本发明提供了一种油烟污水净化除油装置，能够对厨房的 废水中的废油和油烟中的废油进行回收，变肥为宝，并且可以减小油烟对环境的污染，改 善人们的生活环境，特别适用于酒店厨房中使用。
本发明解决其技术问题所采用的技术方案是：一种油烟污水净化除油装置，包括除烟 箱、吸烟装置、除油装置和污水过滤装置，所述的除烟箱底部设置有排水口，排水口上设 置有排水阀，除烟箱上还设置有液位计，液位计用于检测除烟箱中的水位，当水达到预定 水位时，排水阀将污水排入下水道，但除烟箱中的水位应始终高于除烟箱中部设置的出水 口的高度，除烟箱上方设置有污水进口，过滤后的污水从污水进口进入除烟箱中;所述的 吸烟装置包括微泡发生器、风机和集烟罩，所述的微泡发生器位于除烟箱内部，微泡发生 器用于将油烟分散，增大油烟与水的接触面积，便于油烟的吸收，所述的风机一端通过油 烟管道与微泡发生器相连接，另一端通过油烟管道与集烟罩相连接，所述的集烟罩位于厨 房内，风机将油烟从集烟罩吸入并送至除烟箱中进行吸收。
所述的除油装置包括水泵、油水分离器、废油收集桶、水箱、增压泵和水雾喷头，所 述的水泵一端通过水管与除烟箱的出水口相连接，另一端通过水管与油水分离器相连接， 水泵用于将位于上层的油水混合物送至油水分离器，油水分离器用于将废油和水分离，所 述的油水分离器的出油口处设置有废油收集桶，油水分离器的出水口通过水管与水箱相连 接，所述的增压泵一端与水箱相连接，另一端与水雾喷头相连接，所述的水雾喷头位于除 烟箱的顶部，增压泵用于对水加压，使水从水雾喷头中喷出，水雾喷头喷出的水雾可以对 油烟进行二次吸收;除油装置用于对水进行油水分离，并重复利用净化后的水进行油烟的 二次吸收，以提高水的利用率。
所述的污水过滤装置包括清洗池、一级过滤箱、二级过滤箱和垃圾箱，所述的清洗池、 一级过滤箱和二级过滤箱依次通过水管相连接，二级过滤箱通过水管与除烟箱上方的污水 进口相连接，一级过滤箱内设置有粗过滤网，所述的粗过滤网倾斜布置，粗过滤网底部设 置有垃圾出口，垃圾出口处设置有垃圾箱，一级过滤箱用于对污水进行初级过滤，将较大 的垃圾过滤掉，所述的二级过滤箱内部设置有竖直布置的细过滤网，二级过滤箱底部设置 有排污口，排污口处设置有垃圾箱，二级过滤箱用于对污水进行精细过滤，除去较小的垃 圾，便于废水的除油;污水过滤装置用于对污水中的垃圾进行过滤，以提高水质，防止其 他设备堵塞。
所述的除烟箱通过排烟管道与位于外界的烟囱相连接。
本发明的有益效果是：本发明提供的一种油烟污水净化除油装置，可以对酒店厨房的 油烟和废水进行净化，将废油提取出来，用于制造肥皂，变废为宝，提高资源的利用率， 并且可以减少油烟对环境的污染，提高人们的生活质量，减少下水道的堵塞，降低城市内 涝的发生，本发明结构简单，设计合理，易于推广和应用。
