申请日2015.04.05
公开(公告)日2015.09.02
IPC分类号G01N1/14
摘要
一种自动反冲洗的污水取样器，主要包括壳体、蠕动泵、控制电路、电机、罐筒和舵机，其特征在于，所述壳体与盖体合页连接，壳体侧面上设置有接口，壳体的隔板上分别螺钉连接蠕动泵和控制电路，所述蠕动泵内穿入导水管，所述导水管的一端与接口连接，导水管的另一端悬在罐筒上方，所述电机与壳体螺钉连接，电机与丝杠副联轴器连接，所述丝杠副的丝杠螺母与托槽焊接，所述托槽与固定在壳体底面上的两个导轨滑动连接，所述罐筒与托槽间隙配合，所述舵机固定在托槽底面，舵机的转轴与罐筒底面键连接。污水取样后可自动进行导水管的反冲洗，保证下一次污水取样没有污染物的影响，装置体积小巧，污水取样质量高。

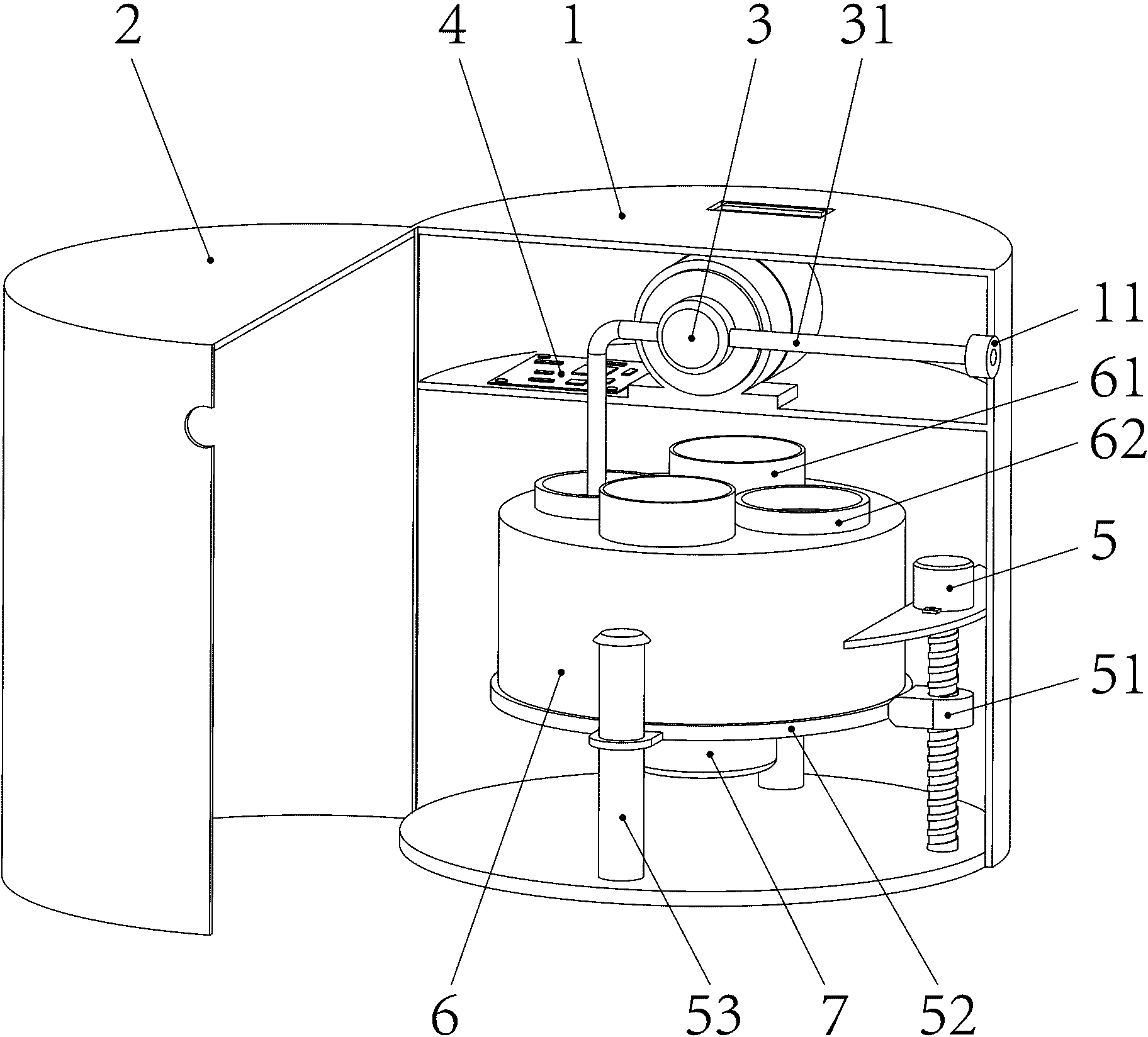

摘要附图
权利要求书
1.一种自动反冲洗的污水取样器，主要包括壳体(1)、蠕动泵(3)、控制电路(4)、电机(5)、罐筒(6)和舵机(7)，其特征在于，所述壳体(1)与盖体(2)合页连接，壳体(1)侧面上设置有接口(11)，壳体(1)的隔板上分别螺钉连接蠕动泵(3)和控制电路(4)，所述蠕动泵(3)内穿入导水管(31)，所述导水管(31)的一端与接口(11)连接，导水管(31)的另一端悬在罐筒(6)上方，所述电机(5)与壳体(1)螺钉连接，电机(5)与丝杠副(51)联轴器连接，所述丝杠副(51)的丝杠螺母与托槽(52)焊接，所述托槽(52)与固定在壳体(1)底面上的两个导轨(53)滑动连接，所述罐筒(6)与托槽(52)间隙配合，所述舵机(7)固定在托槽(52)底面，舵机(7)的转轴与罐筒(6)底面键连接。
2.根据权利要求1所述的一种自动反冲洗的污水取样器，其特征在于：所述控制电路(4)分别与蠕动泵(3)、电机(5)和舵机(7)电气连接。
3.根据权利要求1所述的一种自动反冲洗的污水取样器，其特征在于：所述罐筒(6)内套有两个纯水罐(61)和两个储水罐(62)，纯水罐(61)比储水罐(62)高且容量大。
4.根据权利要求1所述的一种自动反冲洗的污水取样器，其特征在于：所述导水管(31)可插入到罐筒(6)最大上位移时的纯水罐(61)的罐底。
说明书
一种自动反冲洗的污水取样器
技术领域
本实用新型涉及一种污水取样器，特别涉及一种自动反冲洗的污水取样器。
背景技术
污水取样器是一种采集污水的仪器，适用于各级环境监测站、污水处理厂、水利、水务及科研院所对工业污水排放口、江、河、湖、海等水样的采集。
目前，市面上销售的污水取样器分为自动式和手动式两种，手动式污水取样器为简单的取样筒，取完污水后将污水在倒入取样瓶中，在倾倒污水的过程中有时会溅到采样者身上，不利于采样者的身体健康;自动式污水取样器采用蠕动泵、混合式步进机驱动，满足各类环境条件下的水质采样，但是污水会污染取水管，导致下一次取样的水质会受上一次取样中污染物的影响，所以亟需一种可以自动反冲洗的污水取样器。
发明内容
为了克服以上缺陷，本实用新型要解决的技术问题是：提出一种自动反冲洗的污水取样器。
本实用新型解决其技术问题所采用的技术方案是一种自动反冲洗的污水取样器，主要包括壳体、蠕动泵、控制电路、电机、罐筒和舵机，其特征在于，所述壳体与盖体合页连接，壳体侧面上设置有接口，壳体的隔板上分别螺钉连接蠕动泵和控制电路，所述蠕动泵内穿入导水管，所述导水管的一端与接口连接，导水管的另一端悬在罐筒上方，所述电机与壳体螺钉连接，电机与丝杠副联轴器连接，所述丝杠副的丝杠螺母与托槽焊接，所述托槽与固定在壳体底面上的两个导轨滑动连接，所述罐筒与托槽间隙配合，所述舵机固定在托槽底面，舵机的转轴与罐筒底面键连接。
进一步地，所述控制电路分别与蠕动泵、电机和舵机电气连接。
进一步地，所述罐筒内套有两个纯水罐和两个储水罐，纯水罐比储水罐高且容量大。
进一步地，所述导水管可插入到罐筒最大上位移时的纯水罐的罐底。
本实用新型的有益效果是：每次污水取样后，装置自动通过蠕动泵反抽纯水罐内纯水进行导水管的反冲洗，保证下一次污水取样没有污染物的影响，装置体积小巧，污水取样质量高，适合推广应用。
