申请日2015.04.27
公开(公告)日2016.11.23
IPC分类号C02F1/72; C02F101/30
摘要
本发明提供了一种用于难降解废水的催化氧化处理装置，包括槽体、进水管、导流板、出水管，其中，所述导流板设置于槽体内，并将槽体内部分割为相互连通的导流区和沉淀区;所述槽体底部为V型，且V型底部的底端位于导流区，所述进水管设置于V型底部的底端;所述出水管设置于槽体沉淀区一侧的侧壁上端;所述导流板具有磁性，所述沉淀区设置有催化剂颗粒。本发明采用V型底部，且V型底部的底端位于导流区，设置于沉淀区的催化剂颗粒不易沉淀到反应槽底部，催化剂不易流失;本发明设备结构简便、容易安装，可以应用于含有机污染物的氧化处理。
权利要求书
1.一种用于难降解废水的催化氧化处理装置，其特征在于，包括槽体、进水管、导流板、出水管，其中，所述导流板设置于槽体内，并将槽体内部分割为相互连通的导流区和沉淀区;所述槽体底部为V型，且V型底部的底端位于导流区，所述进水管设置于V型底部的底端;所述出水管设置于槽体沉淀区一侧的侧壁上端;所述导流板具有磁性，所述沉淀区设置有催化剂颗粒。
2.根据权利要求1所述的用于难降解废水的催化氧化处理装置，其特征在于，所述导流板的内层采用磁铁材质，导流板的外层采用塑料材料包裹。
3.根据权利要求2所述的用于难降解废水的催化氧化处理装置，其特征在于，所述塑料材料采用聚乙烯、聚丙烯或聚氯乙烯。
4.根据权利要求1至3中任一项所述的用于难降解废水的催化氧化处理装置，其特征在于，所述导流板的上边缘低于槽体液位以下。
5.根据权利要求1所述的用于难降解废水的催化氧化处理装置，其特征在于，所述催化剂颗粒为SiO2与Fe2O3的混合物、SiO2和Fe3O4的混合物、NiFe2O4、CoFe2O4、MnFe2O4或BaFe2O4。
说明书
一种用于难降解废水的催化氧化处理装置
技术领域
本发明涉及工业废水资源化的技术领域，具体是一种用于难降解废水的催化氧化处理装置。
背景技术
高难废水行业广，涉及市政(垃圾渗滤液)、造纸、石油、电子、化工、医药、制革、印染、军工等行业。数量多，全国有数万家化工原料企业，危害大，水体的主要污染源，造成我国癌症村频现。由于化工行业门类繁多、工艺复杂、产品多样，生产中排放的污染物种类多、数量大、毒性高，长期以来，高浓度、高含盐、难降解有机废水处理一直是水处理行业面临的世界性技术难题。此类废水对环境危害极大。污染物难以生物降解且对生化反应有抑制和毒害作用;焚烧法具有蒸汽蒸发能耗大的缺点，高盐时容易引起锅炉结垢，甚至损坏。
H2O2和Fenton法以生成氧化自由基为主体的深度氧化技术，利用自由基引发链式氧化反应，虽然明显地降低了氧化反应活化能，提高了氧化反应速率，从而迅速破坏有机物分子结构氧化降解去除有机物，但是仍具有如下缺陷：亚铁盐消耗量大、流失率高、产泥量大。
CN102992453A公开了一种双相循环催化氧化装置，包括用于调节废水pH值的pH调节槽、用于进行Fenton氧化反应同时将Fe3+还原为Fe2+的电解氧化槽，需要大量电耗，并且Fe离子大量流失。
CN1562817公开了一种磁性纳米TiO2/SiO2/Fe3O4复合光催化剂净化废水方法及其装置，该方法是经化学混凝沉淀结合特有的光催化氧化装置使污水在光照的条件下与纳米光催化剂粉体充分混合，发生光催化氧化反应，从而使有害物被氧化或被还原。本发明需要光源激发、光电转化浪费大量能耗。
CN1500737公开了一种用磁性吸附剂吸附-磁分离-催化氧化的水处理工艺去除水中有机污染物，利用铁酸盐型复合金属氧化物或赋磁性活性炭为吸附剂吸附水中有机物，然后经过磁分离，再置于催化氧化体系进行再生，吸附剂可循环使用。本发明需要经过磁分离、二次再生，过程复杂。
发明内容
本发明针对现有技术中存在的上述不足，提供了一种用于难降解废水的催化氧化处理装置，该催化氧化处理装置内置自动截留磁性催化剂的双氧水或Fenton试剂，设置V型底部，Fenton试剂或双氧水和废水从底部进水管流入反应槽体，利用双氧水分解的氧气经导流板的导流作用下，使反应器中的催化剂定向流动，从反应器的底部被反应产生气体夹带流动带回水体表面，再从上部到没有气体流动的沉淀区，缓速沉淀回到反应器底部，减少催化剂的沉淀死角和简单复合，增加催化剂的利用率。
为实现上述目的，本发明是通过以下技术方案实现的。

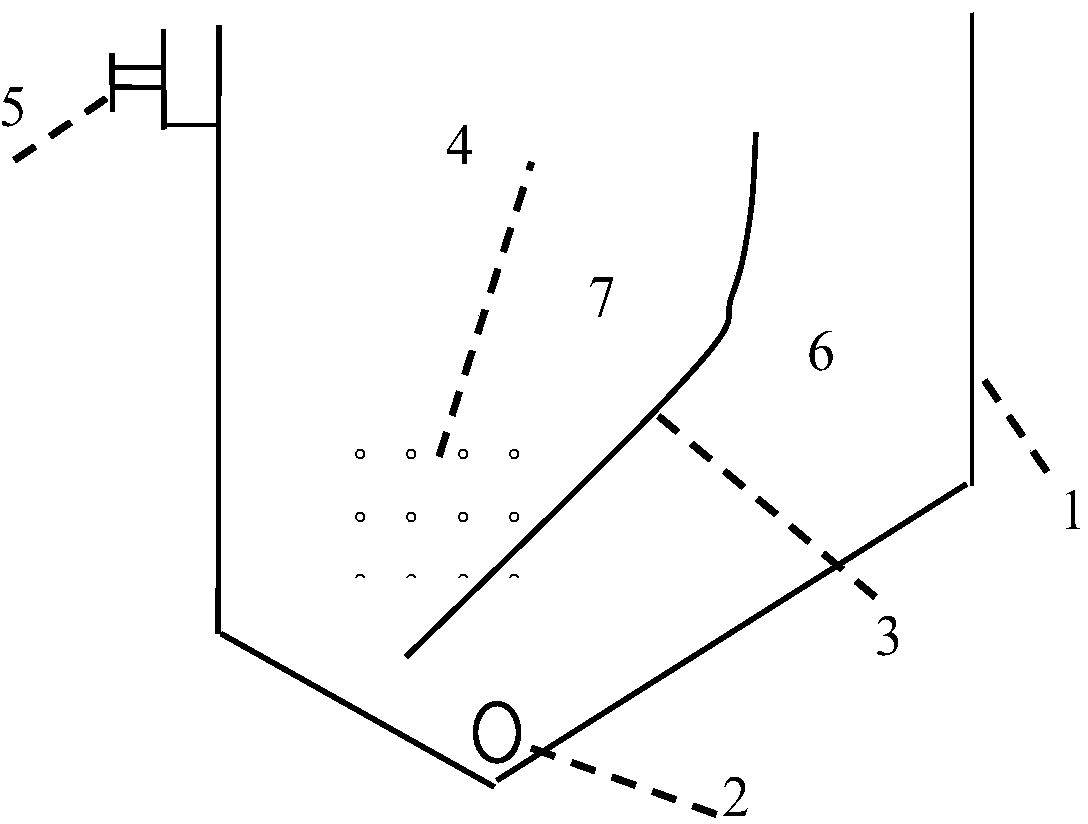

一种用于难降解废水的催化氧化处理装置，包括槽体、进水管、导流板、出水管，其中，所述导流板设置于槽体内，并将槽体内部分割为相互连通的导流区和沉淀区;所述槽体底部为V型，且V型底部的底端位于导流区，所述进水管设置于V型底部的底端;所述出水管设置于槽体沉淀区一侧的侧壁上端;所述导流板具有磁性，所述催化剂颗粒设置于沉淀区，废水与双氧水或Fenton试剂一并由进水管进入槽体的导流区。
优选地，所述导流板的内层采用磁铁材质，导流板的外层采用塑料材料包裹。
优选地，所述塑料材料采用聚乙烯、聚丙烯或聚氯乙烯。
优选地，所述导流板的上边缘低于槽体液位以下。
优选地，所述催化剂颗粒为SiO2与Fe2O3的混合物、SiO2和Fe3O4的混合物、NiFe2O4、CoFe2O4、MnFe2O4或BaFe2O4。
与现有技术相比，本发明具有如下有益效果：
1、采用V型底部，且V型底部的底端位于导流区，设置于沉淀区的催化剂颗粒不易沉淀到反应槽底部，催化剂不易流失;
2、本发明设备结构简便、容易安装，可以应用于含有机污染物的氧化处理。
