申请日2015.08.10
公开(公告)日2016.01.13
IPC分类号D06B23/20
摘要
本实用新型属于废水回收技术领域且公开了一种溢流染色机废水回收设备，包括回收废水设备本体，所述回收废水设备本体包括输送泵、集水管、汇集槽、进料处、出料处、导绸管道、输送辊和蓄水桶，所述输送辊一侧设有出料处，所述输送辊底部设有导绸管道，所述导绸管道一侧设有进料处，所述导绸管道底部设有汇集槽，所述汇集槽与导绸管道之间设有出水调节阀，所述输送辊一侧设有加料桶，所述加料桶底部设有输料管道，所述输料管道另一端与输送辊相连，所述加料桶与输料管道之间设有排料阀。本实用新型通过一种溢流染色机废水回收设备，将溢流染色机产生的水进行回收，集中处理，不会再出现车间地面积水严重，同时，起到了保护环境的作用。
权利要求书

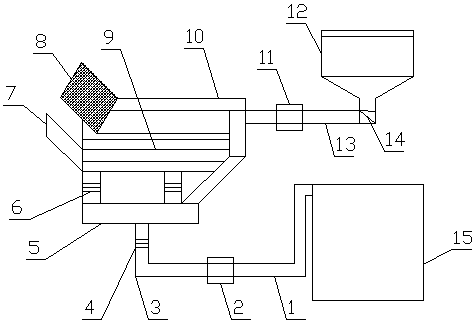

1.一种溢流染色机废水回收设备，包括回收废水设备本体(1)，其特征在于，所述回收废水设备本体(1)包括输送泵(2)、集水管(3)、汇集槽(5)、进料处(7)、出料处(8)、导绸管道(9)、输送辊(10)和蓄水桶(15)，所述输送辊(10)一侧设有出料处(8)，所述输送辊(10)底部设有导绸管道(9)，所述导绸管道(9)一侧设有进料处(7)，所述导绸管道(9)底部设有汇集槽(5)，所述汇集槽(5)与导绸管道(9)之间设有出水调节阀(6)，所述输送辊(10)一侧设有加料桶(12)，所述加料桶(12)底部设有输料管道(13)，所述输料管道(13)另一端与输送辊(10)相连，所述加料桶(12)与输料管道(13)之间设有排料阀(14)，所述排料阀(14)一侧设有进料调节阀(11)，所述进料调节阀(11)与输料管道(13)相连。
2.根据权利要求1所述的一种溢流染色机废水回收设备，其特征在于，所述加料桶(12)底部设有蓄水桶(15)，所述蓄水桶(15)顶部一侧设有集水管(3)，所述集水管(3)另一端与汇集槽(5)相连。
3.根据权利要求1或2所述的一种溢流染色机废水回收设备，其特征在于，所述汇集槽(5)与集水管(3)一端设有排水阀(4)。
4.根据权利要求1所述的一种溢流染色机废水回收设备，其特征在于，所述集水管(3)另一端与蓄水桶(15)之间设有输送泵(2)。
说明书
一种溢流染色机废水回收设备
技术领域
本实用新型涉及一种废水回收，具体涉及一种溢流染色机废水回收设备，属于废水回收技术领域。
背景技术
目前，传统的溢流染色机需要用到大量的水，同时在染布出机时会带出大量的印染废水，这些印染废水中含有大量的染化料，以往这些印染废水都是直接排放在车间地面，再通过地面排污管道向外界排出，不仅使车间地面积水严重，而且造成极大的污染，给人们生活带来不利影响。
针对上述所述，本实用新型一种溢流染色机废水回收设备，将溢流染色机产生的水进行回收，集中处理，不会再出现车间地面积水严重，同时，起到了保护环境的作用，为此，我们提出一种溢流染色机废水回收设备。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种溢流染色机废水回收设备，通过一种溢流染色机废水回收设备，将溢流染色机产生的水进行回收，集中处理，不会再出现车间地面积水严重，同时，起到了保护环境的作用，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种溢流染色机废水回收设备，包括回收废水设备本体，所述回收废水设备本体包括输送泵、集水管、汇集槽、进料处、出料处、导绸管道、输送辊和蓄水桶，所述输送辊一侧设有出料处，所述输送辊底部设有导绸管道，所述导绸管道一侧设有进料处，所述导绸管道底部设有汇集槽，所述汇集槽与导绸管道之间设有出水调节阀，所述输送辊一侧设有加料桶，所述加料桶底部设有输料管道，所述输料管道另一端与输送辊相连，所述加料桶与输料管道之间设有排料阀，所述排料阀一侧设有进料调节阀，所述进料调节阀与输料管道相连。
作为本实用新型的一种优选技术方案，所述加料桶底部设有蓄水桶，所述蓄水桶顶部一侧设有集水管，所述集水管另一端与汇集槽相连。
作为本实用新型的一种优选技术方案，所述汇集槽与集水管一端设有排水阀。
作为本实用新型的一种优选技术方案，所述集水管另一端与蓄水桶之间设有输送泵。
本实用新型所达到的有益效果是：一种溢流染色机废水回收设备，通过蓄水桶的装置，在溢流染色机工作时产生的废水，进行收集，避免废水乱排，造成水资源和环境的污染，起到保护环境的作用。
