申请日2015.04.03
公开(公告)日2015.08.12
IPC分类号G01F23/22
摘要
本实用新型公开了一种新型电极杆式废水液位检测装置，解决了电极杆式液位计检测失效的技术问题，包括固定在废水池边的液位计，该液位计包括信号接线柱和电极杆，电极杆垂直深入废水池中，电极杆上端的信号接线柱与信号控制系统连接，所述信号接线柱与信号控制系统之间设有模拟开关盒，模拟开关盒上设有数个钮子开关，所述钮子开关的钮子开关信号并联连接在信号接线柱与信号控制系统之间的信号传输回路上。通过设计模拟开关盒，当原液位计的信号导通失效时，通过手动扳动模拟开关盒上的钮子开关来模拟液位信号，进而准确、有效地进行液位检测，启动自动排污系统的正常运行;避免了废水溢出污染环境、淹没设备等事故的发生。

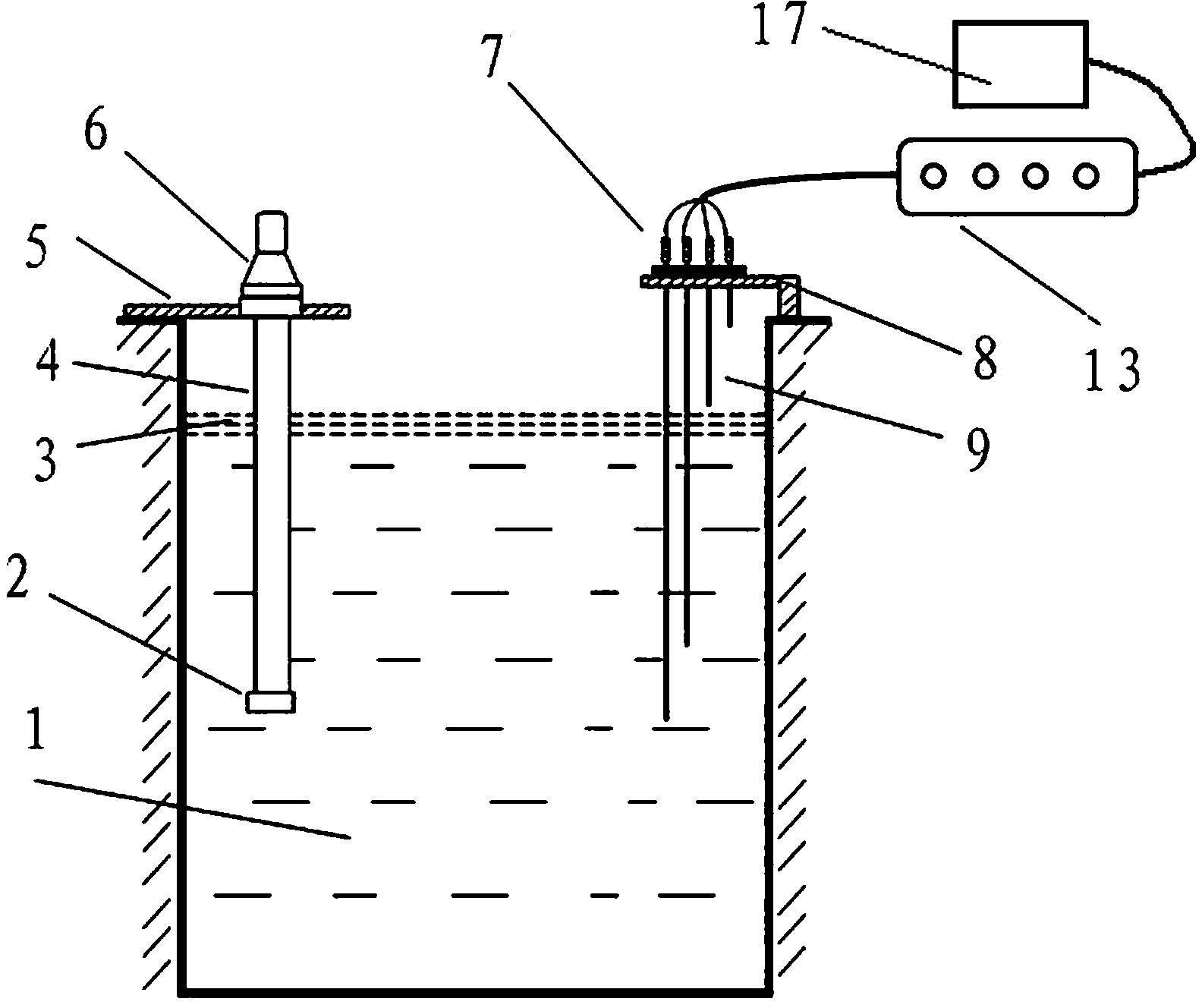

摘要附图
权利要求书
1.一种电极杆式废水液位检测装置，包括固定在废水池边的液位计，该液位计包括信号接线柱和电极杆，电极杆垂直深入废水池中，电极杆上端的信号接线柱与信号控制系统连接，其特征在于：所述信号接线柱(7)与信号控制系统(17)之间设有模拟开关盒(13)，模拟开关盒(13)上设有数个钮子开关(12)，所述钮子开关(12)的钮子开关信号(15)并联连接在信号接线柱(7)与信号控制系统(17)之间的信号传输回路(14)上。
2.根据权利要求1所述的一种电极杆式废水液位检测装置，其特征在于：所述钮子开关(12)的相应位置设有标牌(10)。
说明书
电极杆式废水液位检测装置
技术领域
本实用新型涉及一种废水液位检测装置，具体指一种新型电极杆式废水液位检测装置。
背景技术
在各个厂矿分布有很多的工业废水坑，均采用废水液位检测设备和排污泵组成的自动排污控制系统。而目前使用的废水液位检测设备有磁翻板、浮球、电极杆等多种形式，其中以结构简单的电极杆式被广泛应用。电极杆式液位计通过废水离子导电的原理，在不同液位设定不同长度的电极杆进行液位测定。但是在长期的使用中我们发现，工业废水中的油污、浮渣等物质极易附着在电极杆上，长时间后会阻碍了正、负极间的有效导通，使得液位计液位检测失效。当检测不到液位信号，监控就失去了作用，废水泵自然也不会自动启动，整个自动排污控制系统就会停止运行，出现废水溢流、淹没设备等事故，造成环境污染，损坏设备影响正常生产的运行。因此有效、准确的液位检测装置是自动排污系统正常运行的关键所在。
实用新型内容
本实用新型提供了一种新型电极杆式废水液位检测装置，解决了电极杆式液位计检测失效的技术问题，能准确、有效地进行液位检测，保证了自动排污系统的正常运行。
本实用新型采取以下技术方案：
一种电极杆式废水液位检测装置，包括固定在废水池边的液位计，该液位计包括信号接线柱和电极杆，电极杆垂直深入废水池中，电极杆上端的信号接线柱与信号控制系统连接，所述信号接线柱与信号控制系统之间设有模拟开关盒，模拟开关盒上设有数个钮子开关，所述钮子开关的钮子开关信号并联连接在信号接线柱与信号控制系统之间的信号传输回路上。
进一步地，所述钮子开关的相应位置设有标牌。
本实用新型的有益效果是：通过在液位计的接线柱与信号控制系统之间连接模拟开关盒，当原液位计的信号导通失效时，通过手动扳动模拟开关盒上的钮子开关来模拟液位信号，对自动排污系统的液位检测实现双重保护;能准确、有效地进行液位检测，启动自动排污系统的正常运行;避免了废水溢出污染环境、淹没设备等事故的发生;结构简单，易于实施，实用性强。
