申请日2015.08.10
公开(公告)日2015.12.23
IPC分类号C02F1/38
摘要
本实用新型涉及一种生活废水收集装置，具体是用于家庭用水的废水回收再利用装置，包括工作箱(1);所述的工作箱(1)，其内部分别设置废水箱(2)、泵(3)、旋流器(4)、杂质箱(5)和集水箱(6)，其中所述的废水箱(2)通过泵(3)与旋流器(4)的一侧连接，所述的旋流器(4)，其上部通过连接管(9)与集水箱(6)的一端连接，下部设置杂质箱(5)，所述的杂质箱(5)的一端设置排污管(8)，所述的排污管(8)贯穿工作箱(1)侧壁，其上部设置泵Ⅰ(7)，所述的集水箱(6)的另一端设置排水口(10)，本实用新型结构简单，使用方便，解决了家庭废水浪费严重，二次利用率差的问题，使用安全可靠。
权利要求书
1.用于家庭用水的废水回收再利用装置，包括工作箱(1);其特征在于： 所述的工作箱(1)，其内部分别设置废水箱(2)、泵(3)、旋流器(4)、 杂质箱(5)和集水箱(6)，其中所述的废水箱(2)通过泵(3)与旋流器(4) 的一侧连接，所述的旋流器(4)，其上部通过连接管(9)与集水箱(6)的一 端连接，下部设置杂质箱(5)，所述的杂质箱(5)的一端设置排污管(8)， 所述的排污管(8)贯穿工作箱(1)侧壁，其上部设置泵Ⅰ(7)，所述的集水 箱(6)的另一端设置排水口(10)，所述的废水箱(2)上设置注水口(11)。
2.根据权利要求1所述用于家庭用水的废水回收再利用装置，其特征在于： 所述的排水口(10)上配合设置橡胶塞。
说明书
用于家庭用水的废水回收再利用装置
技术领域
本实用新型涉及一种生活废水收集装置，具体是用于家庭用水的废水回收 再利用装置。
背景技术
水是由氢、氧两种元素组成的无机物，无毒。在常温常压下为无色无味的 透明液体，被称为人类生命的源泉。水，包括天然水(河流、湖泊、大气水、 海水、地下水等)，蒸馏水是纯净水，人工制水(通过化学反应使氢氧原子结 合得到的水)。水是地球上最常见的物质之一，是包括无机化合、人类在内所 有生命生存的重要资源，也是生物体最重要的组成部分。水在生命演化中起到 了重要作用，它是一种狭义不可再生，广义可再生资源。水是人类不可缺少的 能量。
随着现代化供水设置的建设越来越多的家庭能够随时用到水，然而随着用 水的方便，越来越多的水也没浪费，特别是在家庭中其洗菜等废水，往往是一 次性使用后支架倒掉，造成水资源的严重浪费，不利于能源的节约。
发明内容
针对上述问题，本实用新型提供了用于家庭用水的废水回收再利用装置， 解决了家庭废水浪费严重，二次利用率差的问题，使用安全可靠。。
为实现上述目的，本实用新型的技术方案具体如下：

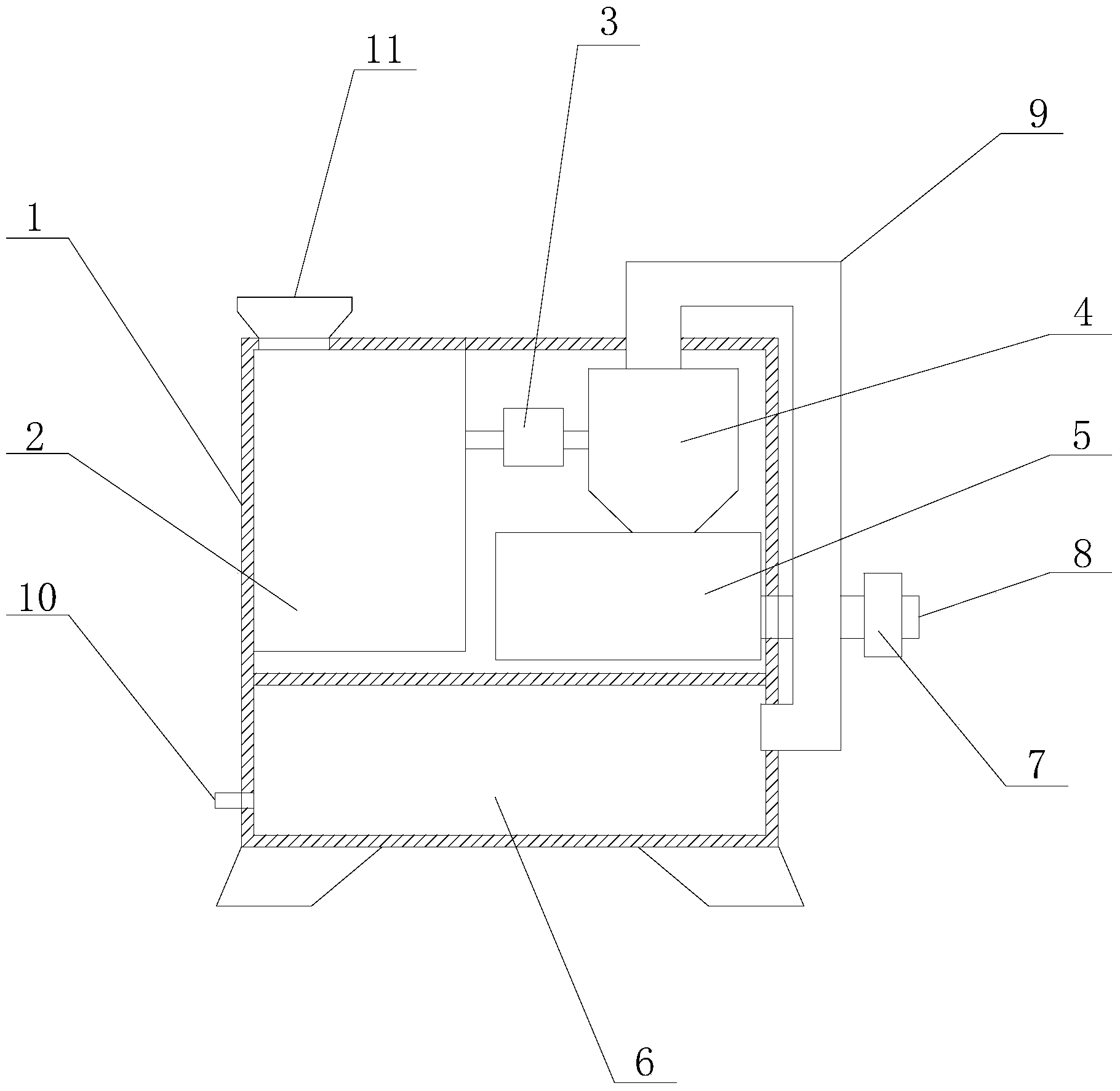

用于家庭用水的废水回收再利用装置，包括工作箱1;其特征在于：所述的 工作箱1，其内部分别设置废水箱2、泵3、旋流器4、杂质箱5和集水箱6，其 中所述的废水箱2通过泵3与旋流器4的一侧连接，所述的旋流器4，其上部通 过连接管9与集水箱6的一端连接，下部设置杂质箱5，所述的杂质箱5的一端 设置排污管8，所述的排污管8贯穿工作箱1侧壁，其上部设置泵Ⅰ7，所述的 集水箱6的另一端设置排水口10，所述的废水箱2上设置注水口11。
其中用于家庭用水的废水回收再利用装置，所述的排水口10上配合设置橡 胶塞。
本实用新型的有益效果是：
本实用新型结构简单，使用便捷，操作方便，解决了家庭废水浪费严重， 二次利用率差的问题，提高了家庭用水的利用率，节约了水资源，节约了能源， 提高了家庭用水的二次利用，实用可靠。
