申请日2015.08.10
公开(公告)日2015.12.23
IPC分类号C02F9/12
摘要
本发明公开了一种工业废水中的铁渣过滤方法，包括壳体，在壳体的两端分别安装有上封头和下封头，上封头和下封头上均设置有连通孔，在上封头的连通孔上安装有过滤接头，在过滤接头上安装有滤芯，在下封头的连通孔上安装有喷射管，在喷射管上的末端安装有挡板，在喷射管的侧壁上设置有多个喷射孔，在所述喷射管上套装有过滤板，过滤板与下封头之间形成沉降室，在沉降室内安装有吸附磁铁。本发明在沉降室内安装有吸附磁铁可以将液体中的铁渣进行吸附，使其尽量沉入沉降室，提高了沉降效率和铁渣的吸附效率。
权利要求书

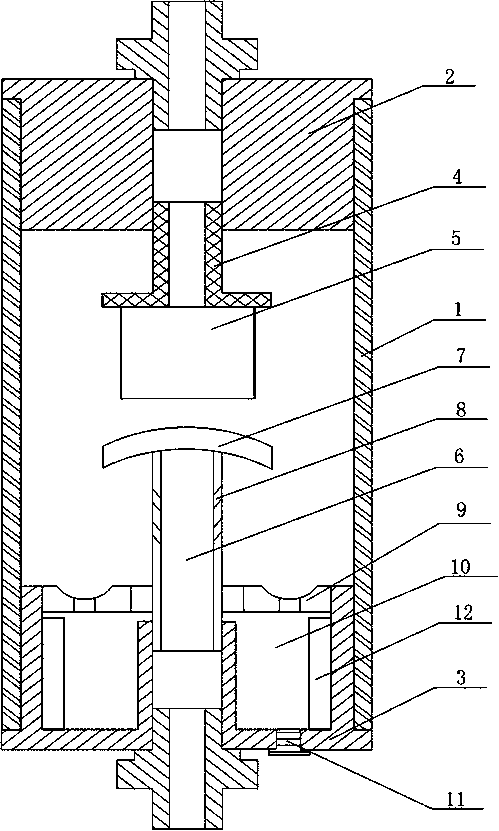

1.一种工业废水中的铁渣过滤方法，包括壳体(1)，在壳体(1)的两端分别安装有上封头(2)和下封头(3)，上封头(2)和下封头(3)上均设置有连通孔，其特征在于：在上封头(2)的连通孔上安装有过滤接头(4)，在过滤接头(4)上安装有滤芯(5)，在下封头(3)的连通孔上安装有喷射管(6)，在喷射管(6)上的末端安装有挡板(7)，在喷射管(6)的侧壁上设置有多个喷射孔(8)，在所述喷射管(6)上套装有过滤板(9)，过滤板(9)与下封头(3)之间形成沉降室(10)，在沉降室(10)内安装有吸附磁铁(12)。
2.根据权利要求1所述的一种工业废水中的铁渣过滤方法，其特征在于：在下封头(3)上设置有卸料孔以及与卸料孔相匹配的密封件(11)。
3.根据权利要求1或2所述的一种工业废水中的铁渣过滤方法，其特征在于：所述挡板(7)中部向上突出形成弧形。
说明书
一种工业废水中的铁渣过滤方法
技术领域
本发明涉及一种过滤器，具体是指一种工业废水中的铁渣过滤方法。
背景技术
液体过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。目前在使用液体作为工作介质的设备中通常是通过泵将液体抽入控制设备中，控制设备再将液体导入工作装置中。由于设备中缺少过滤装置，容易导致液体中的固体小颗粒以及设备因为磨损而脱出的铁屑滞留在控制设备或工作装置中，对设备造成堵塞，并对设备造成磨损，使设备形成严重的故障而不能正常工作，从而耽误了生产的正常运行，降低了工作效率，因此给用户带来极大的经济损失，而且，需要过滤的液体直接高速地撞击在滤芯上，极易对滤芯造成损坏，导致滤芯的使用寿命大大缩短。
发明内容
本发明的目的在于克服目前在需要过滤的液体直接高速地撞击在滤芯上，极易对滤芯造成损坏，铁渣的存在容易导致滤芯的使用寿命大大缩短，对设备造成堵塞的缺陷，提供一种工业废水中的铁渣过滤方法。
本发明通过下述技术方案实现：
一种工业废水中的铁渣过滤方法，包括壳体，在壳体的两端分别安装有上封头和下封头，上封头和下封头上均设置有连通孔，在上封头的连通孔上安装有过滤接头，在过滤接头上安装有滤芯，在下封头的连通孔上安装有喷射管，在喷射管上的末端安装有挡板，在喷射管的侧壁上设置有多个喷射孔，在所述喷射管上套装有过滤板，过滤板与下封头之间形成沉降室，在沉降室内安装有吸附磁铁。本发明通过在下封头的连通孔上安装喷射管，喷射管作为进料管道，在进料管道的末端安装挡板，同时在其侧壁上设置多个喷射孔，如此，从进料管泵入的高速液体从喷射孔进入过滤腔室，降速后经过滤芯，降速时的液体，其中的固体残渣在重力作用下下落，进一步提高了过滤的能力，避免对滤芯的直接冲击，有效保护了滤芯，提高了过滤效果、以及滤芯的使用寿命;通过增加过滤板，形成沉降室，可以将固体残渣进行收集，避免其对管道及滤芯造成损坏，同时为了强化对铁渣的吸附能力，在沉降室内安装有吸附磁铁可以将液体中的铁渣进行吸附，使其尽量沉入沉降室，提高了沉降效率和铁渣的吸附效率。
在下封头上设置有卸料孔以及与卸料孔相匹配的密封件。进一步讲，为了方便清理固体残渣，可以设置卸料孔以及密封件。
所述挡板中部向上突出形成弧形。进一步讲，弧形的挡板其缓冲的效果最佳。
本发明与现有技术相比，具有以下优点及有益效果：
1本发明一种工业废水中的铁渣过滤方法，通过在下封头的连通孔上安装喷射管，喷射管作为进料管道，在进料管道的末端安装挡板，同时在其侧壁上设置多个喷射孔，如此，从进料管泵入的高速液体从喷射孔进入过滤腔室，降速后经过滤芯，降速时的液体，其中的固体残渣在重力作用下下落，进一步提高了过滤的能力，避免对滤芯的直接冲击，有效保护了滤芯，提高了过滤效果、以及滤芯的使用寿命，通过增加过滤板，形成沉降室，可以将固体残渣进行收集，避免其对管道及滤芯造成损坏，同时为了强化对铁渣的吸附能力，在沉降室内安装有吸附磁铁可以将液体中的铁渣进行吸附，使其尽量沉入沉降室，提高了沉降效率和铁渣的吸附效率;
2本发明一种工业废水中的铁渣过滤方法，通过增加过滤板，形成沉降室，可以将固体残渣进行收集，避免其对管道及滤芯造成损坏;
3本发明一种工业废水中的铁渣过滤方法，不仅结构简单，而且成本低廉，使用方便。
