申请日2015.04.27
公开(公告)日2015.10.07
IPC分类号C02F9/02
摘要

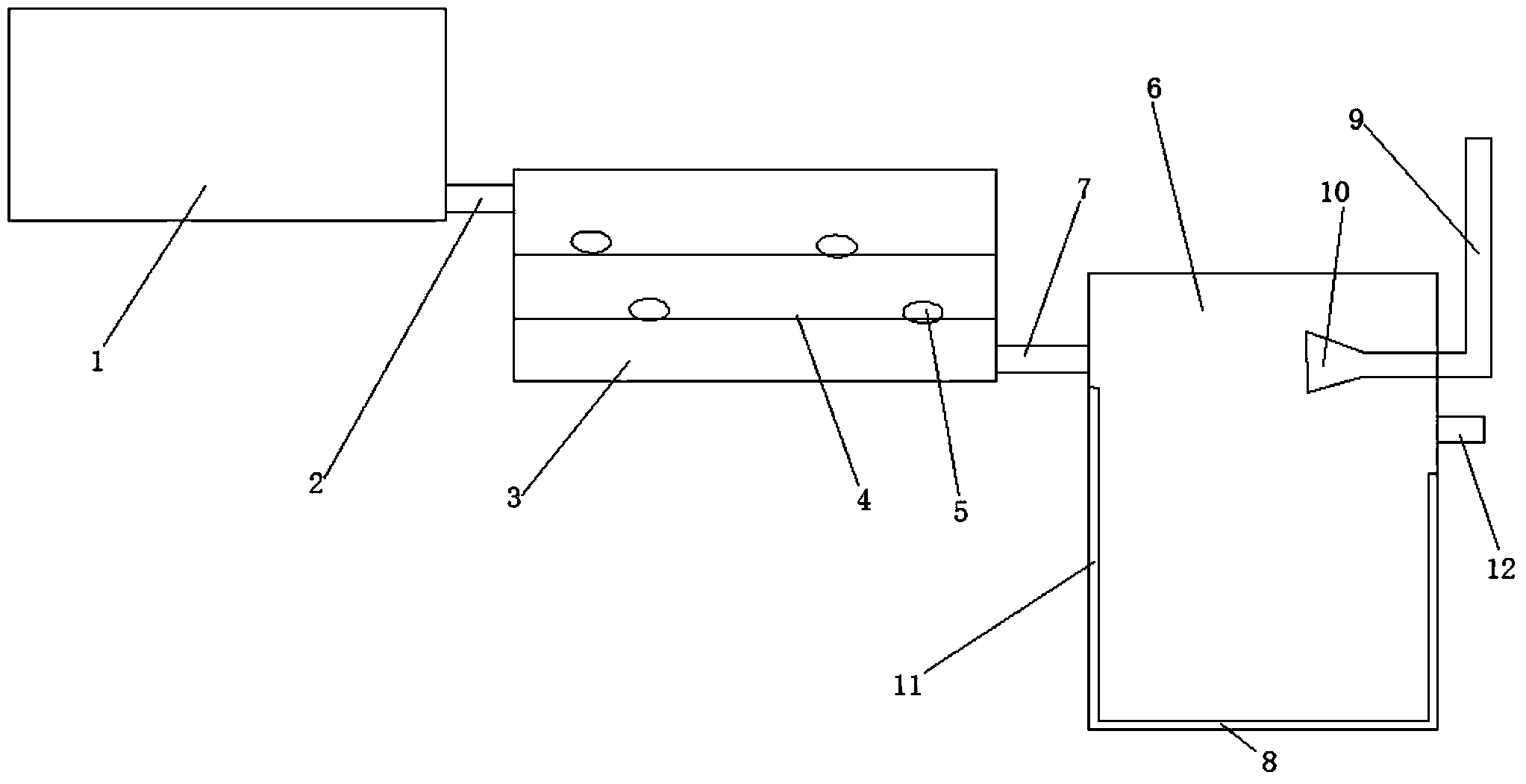

本实用新型公开了一种带有粉尘的废水过滤装置，包括有废水池，废水池内连通有水管，水管的另一端连通至一过滤池内，过滤池内设有多层水平过滤网，水平过滤网上设有多个炭包，所述的过滤池一侧设有罐体，过滤池内底端设有出水管，所述的出水管伸入到罐体内顶部，所述的罐体一侧设有喷淋管，喷淋管上安装有喷淋头，所述的喷淋头对着罐体内顶部的出水管管口，所述的罐体内侧壁上设有一层泡沫垫，所述的罐体的上端罐壁上连通有排水管。
权利要求书
1.一种带有粉尘的废水过滤装置，包括有废水池，废水池内连通有水管，水管的另一端连通至一过滤池内，其特征在于：所述的过滤池内设有多层水平过滤网，水平过滤网上设有多个炭包，所述的过滤池一侧设有罐体，过滤池内底端设有出水管，所述的出水管伸入到罐体内顶部，所述的罐体一侧设有喷淋管，喷淋管上安装有喷淋头，所述的喷淋头对着罐体内顶部的出水管管口，所述的罐体内侧壁上设有一层泡沫垫，所述的罐体的上端罐壁上连通有排水管。
2.根据权利要求1所述的一种带有粉尘的废水过滤装置，其特征在于：所述的罐体内底面也设有一层泡沫垫。
说明书
带有粉尘的废水过滤装置
技术领域
本实用新型涉及废水过滤，主要是一种带有粉尘的废水过滤装置。
背景技术
在医药化工各种生产中，都会产生大量的废水，废水中经常都含有大量的粉尘，一般都是对这些废水直接进行排放，不仅造成了水资源的浪费，也会引起环境污染，也有将这些废水进行简单过滤的，但很难排除废水中的粉尘。
实用新型内容
本实用新型所要接的问题是提供一种带有粉尘的废水过滤装置，其结构改进简单，能对具有粉尘的废水进行多次过滤操作，且利用泡沫垫吸附粉尘，降低对环境的污染，实用性能好。
本实用新型的技术方案如下：
一种带有粉尘的废水过滤装置，包括有废水池，废水池内连通有水管，水管的另一端连通至一过滤池内，其特征在于：所述的过滤池内设有多层水平过滤网，水平过滤网上设有多个炭包，所述的过滤池一侧设有罐体，过滤池内底端设有出水管，所述的出水管伸入到罐体内顶部，所述的罐体一侧设有喷淋管，喷淋管上安装有喷淋头，所述的喷淋头对着罐体内顶部的出水管管口，所述的罐体内侧壁上设有一层泡沫垫，所述的罐体的上端罐壁上连通有排水管。
所述的罐体内底面也设有一层泡沫垫。
本实用新型中在罐体内侧壁上设有泡沫垫是为了吸附粉尘，喷淋头将对着废水喷洒，将废水内的粉尘冲击到侧壁上被泡沫垫吸附，罐体内底面也设有泡沫垫是为了吸附落下的粉尘。
本实用新型的优点是：
本实用新型结构改进简单，能对具有粉尘的废水进行多次过滤操作，降低对环境的污染，实用性能好。
