申请日2015.08.10
公开(公告)日2016.10.19
IPC分类号E03C1/12; E03F3/00; E03F3/04
摘要
该实用新型涉及窨井、建筑物、厨卫向建筑物地下污水池排污水，防止散发及堵塞排水管道的一种设施，特别是涉及一种建筑物厨房卫浴防臭防堵排水及废水利用系统，通过直通管，直角弯管，直角三通管，锐角三通管，锐角三通主管道，钝角弯管，钝角存水弯管，钝角管，钝角主管道连接管，连接短管组合构成楼板底面与排水管之间锐角向下倾斜排水结构，克服了现有技术中连接下水器和建筑物管道的下水管设存水弯，易存杂物堵塞，排水管是伸缩形状，有沟槽，易存杂物等缺陷。
权利要求书
1.建筑物厨房卫浴防臭防堵排水及废水利用系统包括：直通管，直角弯管，直角三通管，锐角三通管，锐角三通主管道，钝角弯管，钝角存水弯管，钝角管，钝角主管道连接管，连接短管，水槽防臭防堵下水器，窨井，洗衣机，地面水三用地漏，防臭罩，其特征是：直通管，直角弯管，直角三通管，锐角三通管，锐角三通主管道，钝角弯管，钝角存水弯管，钝角管，钝角主管道连接管，连接短管构成楼板底面与排水管之间向下倾斜排水结构，水槽下水器，是在下水器主体内，设置一根贯穿主体内外的存水管，主体外的称为外置管用于和下水管连接，主体内的称为内置管用于主体存水和排水，其高度低于下水器主体的高度，内置管的高度决定主体内储水的深度，在主体内设置过滤杂物的防臭防堵罩，防臭罩的直径大于内置管的直径，高度亦高于内置管的高度，防臭罩把内置管罩在里边，并深入下水器主体的存水里，防臭罩的壳底与内置管的上口留有一定空间，水槽的水流入下水器主体内从防臭罩下口进入防臭罩。
说明书
建筑物厨房卫浴防臭防堵排水及废水利用系统
技术领域：
该发明涉及窨井，厨房水槽，卫生间洗脸水槽，小便池，水池，洗衣机，地面水向建筑物管道排水，防止臭气通过窨井口，建筑物管道向空间，散发的一种设施，特别是涉及一种“建筑物厨房卫浴防臭防堵排水及废水利用系统”。
背景技术：
目前市场上用于窨井，建筑物排水管道，厨房水槽，卫生间洗脸水槽，小便池，水池，(以下均称水槽)，洗衣机地漏，地面水地漏存在以下主要缺陷：窨井无防臭，设置，用于厨房水槽，卫生间洗脸水槽，小便池，水池，洗衣机地漏，地面水地漏的出水口建筑物主管道的横管存在二个缺陷，一设置S形存水弯，二是水平排水，造成排水缓慢，积存杂物，堵塞管道，厨房水槽，卫生间洗脸水槽，水池的下水器(以下简称下水器)无防臭设置，小便池地漏，洗衣机地漏直接与建筑物管道相通排水，连接下水器和建筑物管道的下水管设存水弯，易存杂物堵塞，排水管是伸缩形状，有沟槽，易存杂物，5：连接下水器和建筑物管道的下水管与建筑物管道的连接是无防臭开放连接，以上缺陷是世界性难题。
发明内容：
本发明内容是为了克服在以上背景技术中陈述的缺陷而提出的一种“建筑物厨房卫浴防臭防堵排水及废水利用系统”。为了实现上述目的，本 发明技术方案主要包括：直通管，直角弯管，直角三通管，锐角三通管，锐角三通主管道，钝角弯管，钝角存水弯管，钝角管，钝角主管道连接管，连接短管，水槽防臭防堵下水器，窨井、洗衣机、地面水三用地漏，一带管防臭罩防臭罩(以下均称：防臭罩)。
其特征：

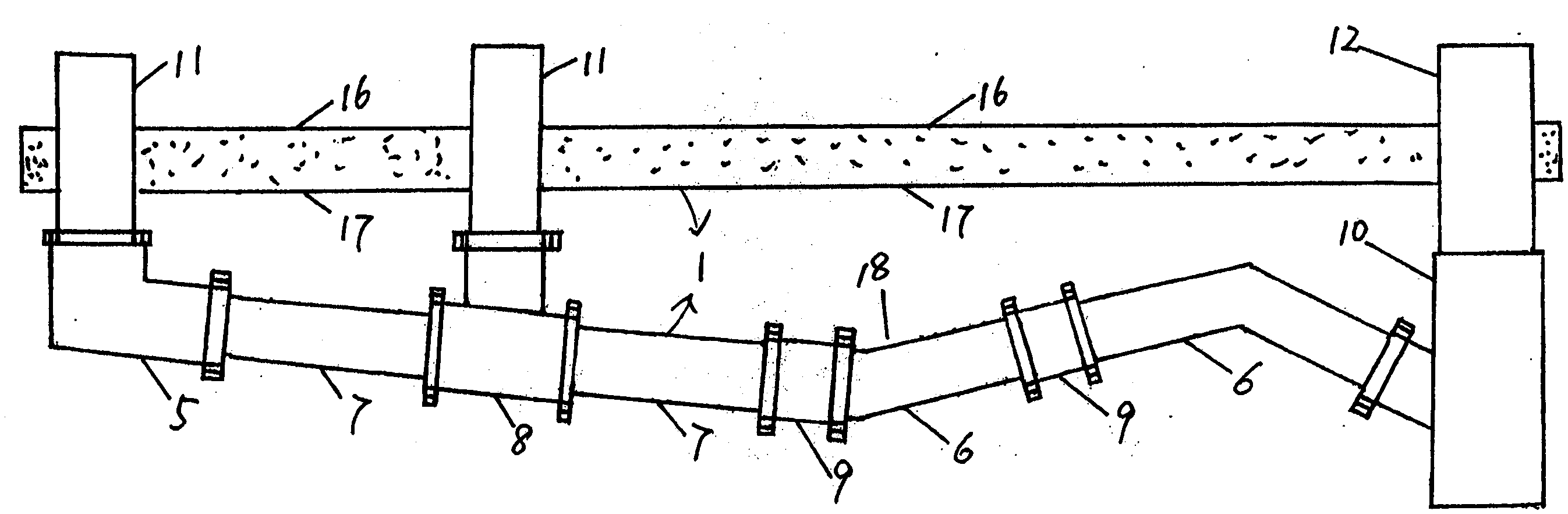

1：直通管，直角弯管，直角三通管，锐角三通管，锐角三通主管道，钝角弯管，钝角存水弯管，钝角管，钝角主管道连接管，连接短管组合构成楼板底面与排水管之间锐角向下倾斜排水结构，其具体构成在具体实施方式中详尽描述。
2：单槽钝角防臭下水管，双槽钝角防臭下水管，是在钝角处形成一个水池，泄漏臭气通道被池水淹没致使臭气被阻，因此达到防臭防堵。
3：单槽下水管，双槽丫形下水管，双槽斜伸下水管是无伸缩软管，不积杂物。
4：水槽下水器，是在下水器主体内，设置一根贯穿主体内外的存水管，主体外的称为外置管用于和下水管连接，主体内的称为内置管用于主体存水和排水，其高度低于下水器主体的高度，内置管的高度决定主体内储水的深度，在主体内设置过滤杂物的防臭防堵罩，防臭罩的直径大于内置管的直径，高度亦高于内置管的高度，防臭罩把内置管罩在里边，并深入下水器主体的存水里，防臭罩的壳底与内置管的上口留有一定空间，水槽的水流入下水器主体内从防臭罩下口进入防臭罩，当水超过内置管的高度时，即通过空间流入内置管内，建筑物管道内的臭气只能到达空间，要到达下水的上口漏入室内的唯一途径就是向下运行，通过防臭罩内的水到达防臭罩下端的进水口，从进水口出来再向上运行，钻出下水器主体的存水，才能泄漏出来，而水是不透气的，因此达到防臭排水，在下水器主体壁上设置废水利用下水管装置口，用于把废水引流到其他地方二次使用。
5：窨井，洗衣机，地面水三用地漏的结构与水槽下水器相同。
