申请日2015.04.02
公开(公告)日2015.05.27
IPC分类号C02F9/08
摘要
本实用新型涉及一种废水回收处理装置，具体是一种家庭用废水回收处理再利用装置，包括水池(1)、过滤箱(2)、泵箱(10)、消毒箱(12)、马桶(14);所述的水池(1)设置于过滤箱(2)上，所述的泵箱(10)的一侧设置过滤箱(2)，另一侧设置消毒箱(12)，所述的消毒箱(12)通过连接管(13)与马桶(14)的蓄水池连接;所述的水池(1)的一侧设置除杂口(3)，所述的水池(1)和过滤箱(2)的连接处设置滤杂板，且所述的滤杂板的出口与除杂口(3)对应设置，所述的滤杂板上配合安装刮板，本实用新型结构简单，使用方便，使用安全可靠，解决了家庭用水浪费严重不利于回收处理的问题。

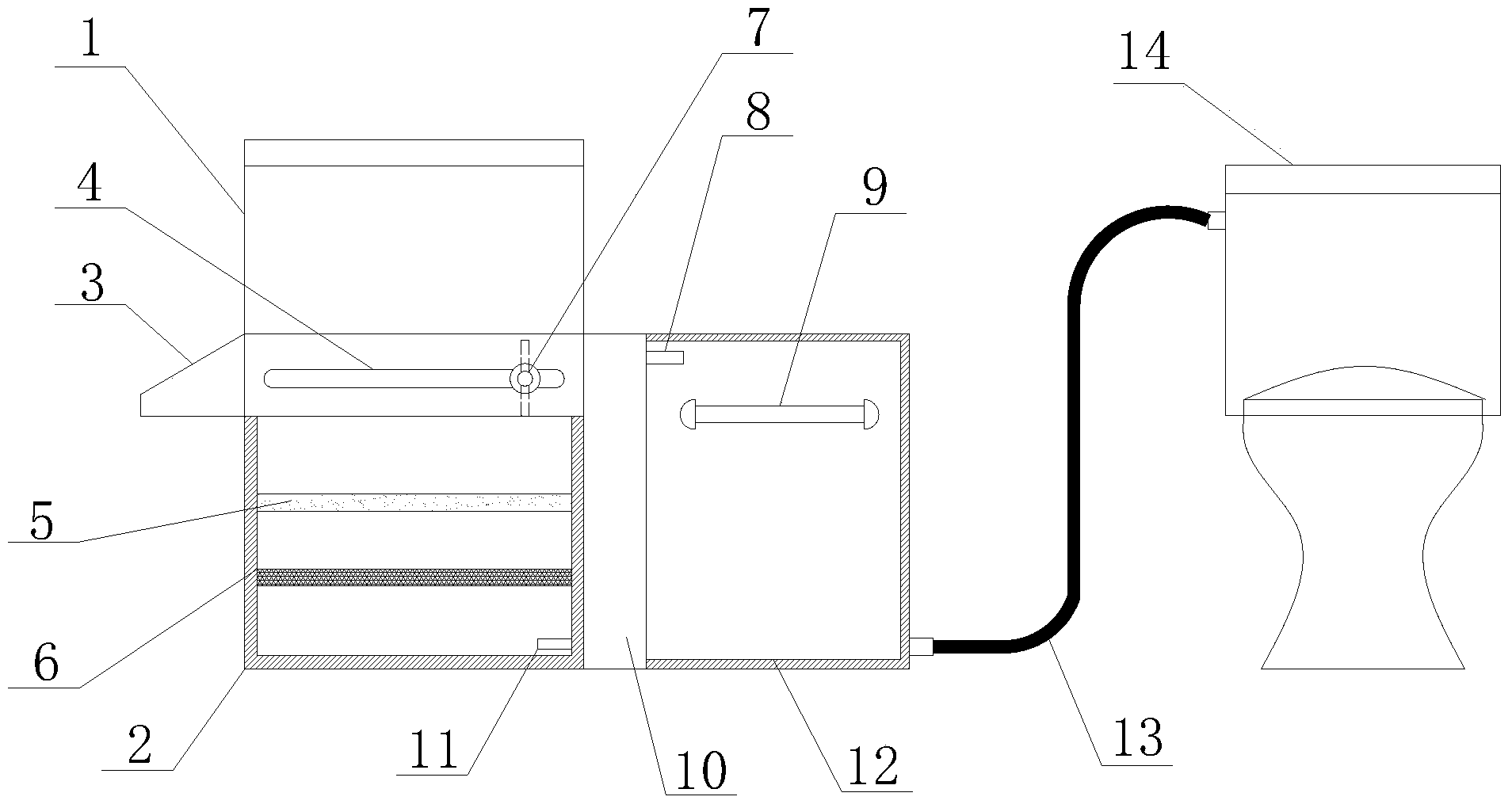

摘要附图
权利要求书
1.一种家庭用废水回收处理再利用装置，包括水池(1)、过滤箱(2)、泵 箱(10)、消毒箱(12)、马桶(14);其特征在于：所述的水池(1)设置于过 滤箱(2)上，所述的泵箱(10)的一侧设置过滤箱(2)，另一侧设置消毒箱(12)， 所述的消毒箱(12)通过连接管(13)与马桶(14)的蓄水池连接;所述的水 池(1)的一侧设置除杂口(3)，所述的水池(1)和过滤箱(2)的连接处设置 滤杂板，且所述的滤杂板的出口与除杂口(3)对应设置，所述的滤杂板上配合 安装刮板，所述的刮板一侧设置刮板把(7)，所述的刮板把(7)贯穿与滤杂板 一侧的滑槽(4)内且处于水池(1)底部的外侧;所述的过滤箱(2)内自上而 下分别设置过滤网(5)和活性碳过滤网(6)，所述的泵箱(10)，其内部的泵 一端与过滤箱(2)内底部设置的进水口(11)连接，另一端与所述的消毒箱(12) 内上端一侧的出水口(8)连接。
2.根据权利要求1所述一种家庭用废水回收处理再利用装置，其特征在于： 所述的消毒箱(12)内配合安装有紫外线消毒灯(9)。
说明书
一种家庭用废水回收处理再利用装置
技术领域
本实用新型涉及一种废水回收处理装置，具体是一种家庭用废水回收处理 再利用装置。
背景技术
中国水资源人均占有量少，空间分布不平衡。随着中国城市化、工业化的 加速，水资源的需求缺口也日益增大。在这样的背景下，污水处理行业成为新 兴产业，目前与自来水生产、供水、排水、中水回用行业处于同等重要地位。 虽然由于国家和各级政府对环境保护重视程度的不断提高，中国污水处理行业 正在快速增长，污水处理总量逐年增加，城镇污水处理率不断提高。但目前中 国污水处理行业仍处于发展的初级阶段。一方面，中国目前的污水处理能力尚 跟不上用水规模的迅速扩张，管网、污泥处理等配套设施建设严重滞后。另一 方面，中国的污水处理率与发达国家相比，还存在着明显的差距，且处理设施 的负荷率低。
因此中国应完善污水处理的政策法规，建立监管体制，创建合理的污水处 理收费体系，扶植国内环保产业发展，推进污水处理行业的产业化和市场化。 家庭用水是水资源使用的主要一部分，在现代化家庭用水中，其使用后的废水 基本全部被直接流入下水道，使得家庭用水多成为一次性用水，造成水资源的 严重浪费，不理与水资源的回收再利用，增加了家庭用水的成本。
发明内容
针对上述问题，本实用新型提供了一种家庭用废水回收处理再利用装置， 解决了家庭用水浪费严重不利于回收处理利用率低的问题。
为实现上述目的，本实用新型的技术方案具体如下：
一种家庭用废水回收处理再利用装置，包括水池1、过滤箱2、泵箱10、消 毒箱12、马桶14;其特征在于：所述的水池1设置于过滤箱2上，所述的泵箱 10的一侧设置过滤箱2，另一侧设置消毒箱12，所述的消毒箱12通过连接管 13与马桶14的蓄水池连接;所述的水池1的一侧设置除杂口3，所述的水池1 和过滤箱2的连接处设置滤杂板，且所述的滤杂板的出口与除杂口3对应设置， 所述的滤杂板上配合安装刮板，所述的刮板一侧设置刮板把7，所述的刮板把7 贯穿与滤杂板一侧的滑槽4内且处于水池1底部的外侧;所述的过滤箱2内自 上而下分别设置过滤网5和活性碳过滤网6，所述的泵箱10，其内部的泵一端 与过滤箱2内底部设置的进水口11连接，另一端与所述的消毒箱12内上端一 侧的出水口8连接。
其中一种家庭用废水回收处理再利用装置，所述的消毒箱12内配合安装有 紫外线消毒灯9。
本实用新型的有益效果是：
本实用新型结构简单，使用便捷，操作方便，解决了家庭用水浪费严重不 利于回收处理利用率低的问题，操作简单，提高了家庭用水的利用率，节约了 水资源，避免浪费，使用方便，节约了家庭用水的成本。
