申请日2015.04.02
公开(公告)日2015.08.05
IPC分类号B01D61/08; C02F1/44; B01D61/12
摘要
本实用新型公开了一种净水设备及净水设备的废水控制装置，净水设备包括：进水口、净水出水口和废水出水口;第一过滤单元，第一过滤单元与进水口之间通过第一管路连通，第一过滤单元与净水出水口之间通过第二管路连通，第一过滤单元与废水出水口之间通过第三管路连通;均设置在第一管路上的进水阀和增压泵;废水控制装置包括：设置在第一管路上的水质检测模块，水质检测模块用于检测净水设备的进水水质并生成水质数据;设置在第三管路上的废水阀;驱动控制模块，其根据水质数据对废水阀的流量进行控制，以对净水设备的废水量进行控制。由此，能够根据水质自动调整废水量，实现最佳废水量调节，保证净水设备的过滤单元的寿命，达到节约用水的目的。

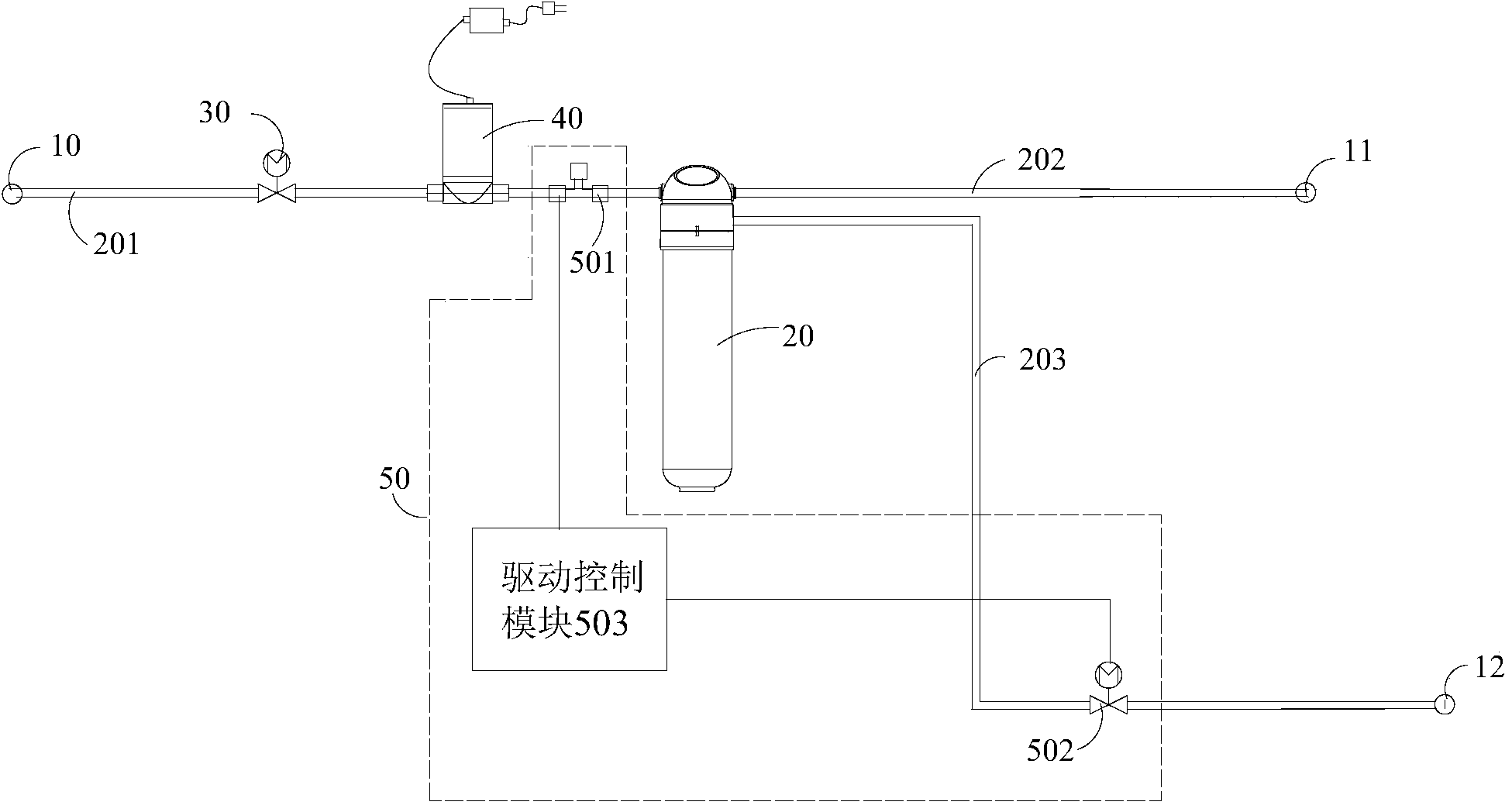

摘要附图
权利要求书
1.一种净水设备，其特征在于，包括：
进水口、净水出水口和废水出水口;
第一过滤单元，所述第一过滤单元与所述进水口之间通过第一管路连通，所述第一过 滤单元与所述净水出水口之间通过第二管路连通，所述第一过滤单元与所述废水出水口之 间通过第三管路连通;
进水阀和增压泵，所述进水阀和增压泵均设置在所述第一管路上;
废水控制装置，所述废水控制装置包括：
水质检测模块，所述水质检测模块设置在所述第一管路上，所述水质检测模块用 于检测所述净水设备的进水水质并生成水质数据;
废水阀，所述废水阀设置在所述第三管路上;
驱动控制模块，所述驱动控制模块根据所述水质数据对所述废水阀的流量进行控 制，以对所述净水设备的废水量进行控制。
2.如权利要求1所述的净水设备，其特征在于，所述废水阀具有挡水杆，所述挡水杆 位于所述废水阀的出水口。
3.如权利要求2所述的净水设备，其特征在于，所述驱动控制模块具体包括：
驱动电机，所述驱动电机与所述挡水杆相连，所述驱动电机驱动所述挡水杆在第一位 置和第二位置之间移动;
控制单元，所述控制单元根据所述水质数据控制所述驱动电机以调节所述挡水杆的位 置。
4.如权利要求1所述的净水设备，其特征在于，还包括：
第二过滤单元，所述第二过滤单元设置在所述第一管路上;以及
第三过滤单元，所述第三过滤单元设置在所述第二管路上。
5.如权利要求1所述的净水设备，其特征在于，还包括：
高压开关，所述高压开关设置在所述第二管路上。
6.如权利要求1所述的净水设备，其特征在于，其中，所述第一过滤单元为RO反渗 透膜滤芯。
7.一种净水设备的废水控制装置，其特征在于，包括：
水质检测模块，所述水质检测模块设置在所述净水设备的第一过滤单元与进水口之间 的第一管路上，所述水质检测模块用于检测所述净水设备的进水水质并生成水质数据;
废水阀，所述废水阀设置在所述净水设备的第一过滤单元与废水出水口之间的第三管 路上;
驱动控制模块，所述驱动控制模块根据所述水质数据对所述废水阀的流量进行控制， 以对所述净水设备的废水量进行控制。
8.如权利要求7所述的净水设备的废水控制装置，其特征在于，所述废水阀具有挡水 杆，所述挡水杆位于所述废水阀的出水口。
9.如权利要求8所述的净水设备的废水控制装置，其特征在于，所述驱动控制模块具 体包括：
驱动电机，所述驱动电机与所述挡水杆相连，所述驱动电机驱动所述挡水杆在第一位 置和第二位置之间移动;
控制单元，所述控制单元根据所述水质数据控制所述驱动电机以调节所述挡水杆的位 置。
说明书
净水设备及净水设备的废水控制装置
技术领域
本实用新型涉及电器技术领域，特别涉及一种净水设备以及一种净水设备的废水控制 装置。
背景技术
相关的具有RO反渗透膜滤芯的净水设备的过滤效果好，但会有废水排出。在相关技术 中，净水设备的废水量可在出厂前设定，或者可由上门安装人员根据水质情况手动调整废 水量，其存在的缺点是，在水质发生时废水量依然保持不变，从而导致滤芯寿命减少，浪 费水资源。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新 型的一个目的在于提出一种净水设备，能够根据水质自动调整废水量，达到节约用水的目 的。
本实用新型的另一个目的在于提出一种净水设备的废水控制装置。
根据本实用新型一方面提出的净水设备，包括：进水口、净水出水口和废水出水口; 第一过滤单元，所述第一过滤单元与所述进水口之间通过第一管路连通，所述第一过滤单 元与所述净水出水口之间通过第二管路连通，所述第一过滤单元与所述废水出水口之间通 过第三管路连通;进水阀和增压泵，所述进水阀和增压泵均设置在所述第一管路上;废水 控制装置，所述废水控制装置包括：水质检测模块，所述水质检测模块设置在所述第一管 路上，所述水质检测模块用于检测所述净水设备的进水水质并生成水质数据;废水阀，所 述废水阀设置在所述第三管路上;驱动控制模块，所述驱动控制模块根据所述水质数据对 所述废水阀的流量进行控制，以对所述净水设备的废水量进行控制。
根据本实用新型提出的净水设备,通过设置在第一过滤单元与进水口之间的第一管路 上的水质检测模块检测净水设备的进水水质并生成水质数据，驱动控制模块根据水质数据 对设置在第一过滤单元与废水出水口之间的第三管路上的废水阀的流量进行控制，以对净 水设备的废水量进行控制。由此，该净水设备能够根据水质自动调整废水量，实现最佳废 水量调节，在保证净水设备的过滤单元的寿命的情况下，可达到节约用水的目的。
其中，所述第一过滤单元可为RO反渗透膜滤芯。
具体地，所述废水阀具有挡水杆，所述挡水杆位于所述废水阀的出水口。
具体地，所述驱动控制模块具体包括：驱动电机，所述驱动电机与所述挡水杆相连， 所述驱动电机驱动所述挡水杆在第一位置和第二位置之间移动;控制单元，所述控制单元 根据所述水质数据控制所述驱动电机以调节所述挡水杆的位置。
进一步地，所述的净水设备还包括：第二过滤单元，所述第二过滤单元设置在所述第 一管路上;第三过滤单元，所述第三过滤单元设置在所述第二管路上。
进一步地，所述的净水设备还包括：高压开关，所述高压开关设置在所述第二管路上。
根据本实用新型另一方面提出的净水设备的废水控制装置，包括：水质检测模块，所 述水质检测模块设置在所述净水设备的第一过滤单元与进水口之间的第一管路上，所述水 质检测模块用于检测所述净水设备的进水水质并生成水质数据;废水阀，所述废水阀设置 在所述净水设备的第一过滤单元与废水出水口之间的第三管路上;驱动控制模块，所述驱 动控制模块根据所述水质数据对所述废水阀的流量进行控制，以对所述净水设备的废水量 进行控制。
根据本实用新型提出的净水设备的废水控制装置,通过设置在第一过滤单元与进水口 之间的第一管路上的水质检测模块检测净水设备的进水水质并生成水质数据，驱动控制模 块根据水质数据对设置在第一过滤单元与废水出水口之间的第三管路上的废水阀的流量进 行控制，以对净水设备的废水量进行控制。由此，该净水设备能够根据水质自动调整废水 量，实现最佳废水量调节，在保证净水设备的过滤单元的寿命的情况下，可达到节约用水 的目的。
具体地，所述废水阀具有挡水杆，所述挡水杆位于所述废水阀的出水口。
具体地，所述驱动控制模块具体包括：驱动电机，所述驱动电机与所述挡水杆相连， 所述驱动电机驱动所述挡水杆在第一位置和第二位置之间移动;控制单元，所述控制单元 根据所述水质数据控制所述驱动电机以调节所述挡水杆的位置。
