申请日2015.04.02
公开(公告)日2016.11.23
IPC分类号C02F1/461; C02F1/467
摘要
本发明公开了一种应用于循环冷却水系统的电化学水处理器，属于水处理技术技术领域，其特征该电化学水处理器由电解系统和高压曝气系统组成，电解系统安装于顶板的中心处，高压曝气系统安装于底板上。本发明具有去除效率高、能耗低、成本低、净化速度快、装置简单等特点。

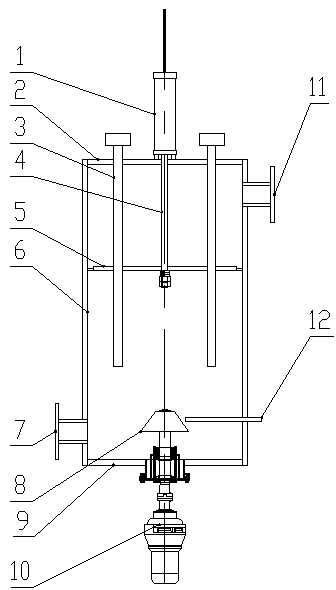

摘要附图
权利要求书
1.一种应用于循环冷却水系统的电化学水处理器，其特征在于：该电化学水处理器由电解系统和高压曝气系统组成，电解系统安装于顶板的中心处，高压曝气系统安装于底板上。
2. 如权利要求1所述的一种应用于循环冷却水系统的电化学水处理器，其特征在于：所述电解系统由油缸、导杆、刮刀、阴电极、阳电极、进水管和出水管组成，其中所述刮刀与阴电极相接触。
3. 如权利要求1所述的一种应用于循环冷却水系统的电化学水处理器，其特征在于：所述高压曝气系统由旋流器、电机、高压曝气管组成，其中旋流器上安装4~5组螺旋叶片，高压曝气管出口处设置若干个出气小孔，高压曝气管出口与旋流器对齐。
说明书
一种应用于循环冷却水系统的电化学水处理器
技术领域
本发明涉及水处理技术领域，特别涉及一种应用于循环冷却水系统的电化学水处理器。
背景技术
工业的迅猛发展除了带来经济的快速增长和人民生活水平提高，还使得工业废水的排放量增大，成分复杂。传统的工艺有时很难降解工业废水中的有机物，工业废水中某些成分使得微生物难以存活。因此，目前正在寻求一种有效处理难降解有机污染物的方法。
电化学法处理污水是一般化学法，物理法等方法运行成本的1/3，而且工艺简单，操作方便，基础建设占地面积少，处理污水能够长期稳定达标排放。电化学方法治理污水，具有无需添加氧化剂、絮凝剂等化学药品，设备体积小，占地面积少，操作简便灵活等优点。但电化学方法一直存在着能耗大(使用电能设备运行时间长，一般3个多小时)、成本高(电极板消耗快，主要问题是钝化，活性金属电极板)等缺点，从而大大限制了电化学方法在处理废水领域中的应用。
电化学法处理污水过程中，电解一段时间后，阴极会发生结垢问题，处理的污水不能达标排放，而且电极材料、电能源消耗大，污水处理运行成本高等。这些问题一直困扰着电化学法在污水处理生产化中的应用。
发明内容
本发明的目的在于提供一种应用于循环冷却水系统的电化学水处理器，以克服现有技术中存在的不足。
为实现上述发明目的，本发明所采用的技术方案如下：
一种应用于循环冷却水系统的电化学水处理器，其特征在于：该电化学水处理器由电解系统和高压曝气系统组成，电解系统安装于顶板的中心处，高压曝气系统安装于底板上。
所述电解系统由油缸、导杆、刮刀、阴电极、阳电极、进水管和出水管组成，其中所述刮刀与阴电极相接触。
所述高压曝气系统由旋流器、电机、高压曝气管组成，其中旋流器上安装4~5组螺旋叶片，高压曝气管出口处设置若干个出气小孔，高压曝气管出口与旋流器对齐。
本发明原理：某些废水中含有有机污染物难以降解，本发明一种应用于循环冷却水系统的电化学水处理器利用电解产生的过氧化氢和羟基自由基离子氧化降解水中污染物，特别是难降解的有机污染物和金属离子等。本发明中高压曝气系统可使废水充分充氧过滤，运行中阴极发生结垢后，采用刮刀对阴电极进行清理。
本发明的优点：与传统电解水处理系统相比，去除效率高、能耗低、成本低、净化速度快、装置简单等特点。
