申请日2015.08.08
公开(公告)日2015.11.18
IPC分类号C02F9/14
摘要
本发明涉及一种含铅电池废水处理系统，包括废水第一调节池、吸附沉淀池、废水第二调节池、反流式曝气生物滤池和砂滤池;吸附沉淀池包括搅拌混合区和沉淀区，搅拌混合区底部设有废水进水管，中上部设有吸附剂添加系统，在搅拌混合区中部设置有搅拌装置，沉淀区内设有挡板，该挡板与吸附沉淀池的内壁形成作为废水进入沉淀区的废水流道，沉淀区的出口处设有三相分离器，沉淀区的出口上部设有溢水堰，沉淀区底部设计成锥形结构;反流式曝气生物滤池中上部为圆柱形、下部为圆锥形结构，包括下流区、上流区和污泥区。
权利要求书
1.一种含铅电池废水处理系统，其特征在于：包括废水第一调节池、吸附 沉淀池(1)、废水第二调节池、反流式曝气生物滤池(2)和砂滤池;所述废水 第一调节池、吸附沉淀池(1)、废水第二调节池、反流式曝气生物滤池(2)和 砂滤池依次连通;
所述的废水第一调节池包括进水管和出水管，用于调节含铅电池废水的水 质、水量和pH值;
所述的吸附沉淀池(1)包括搅拌混合区(1-1)和沉淀区(1-2)，搅拌混 合区底部设有废水进水管(1-3)，中上部设有吸附剂添加系统(1-4)，在搅拌 混合区中部设置有搅拌装置(1-5);所述沉淀区内设有挡板(1-6)，该挡板与 吸附沉淀池的内壁形成作为废水进入沉淀区的废水流道，沉淀区的出口处设有 三相分离器(1-7)，沉淀区的出口上部设有溢水堰(1-8)，沉淀区底部设计成 锥形结构，在沉淀区底部设置有沉淀物排放阀(1-9);
所述的吸附剂添加系统(1-4)添加的吸附剂的制作过程为：
①干化后的海泡石与硫酸亚铁按质量比1:1混合;
②把混合物浸入蒸馏水中震荡12～24小时后,离心脱水、烘干、碾磨、过 筛;
③把过筛后的混合物微波照射20～30分钟后得到吸附剂;
所述的吸附沉淀池的出水管与废水第二调节池的进水管连通;
所述的废水第二调节池包括进水管和出水管，用于调节含铅电池废水的水 质、水量和pH值;
所述的废水第二调节池的出水管与反流式曝气生物滤池的进水管(2-4)连 通;
所述反流式曝气生物滤池(2)的中上部为圆柱形、下部为圆锥形结构，包 括下流区(2-1)、上流区(2-2)和污泥区(2-3);所述下流区(2-1)位于反 流式曝气生物滤池的圆柱形结构的中部，为圆柱形结构，下流区上部设有进水 管(2-4)和布水管(2-5)，下流区中部设有下流区填料(2-6)，下流区下部设 有曝气管(2-7)，所述下流区的底部设有折流板(2-8)，所述的折流板(2-8) 的纵断面呈喇叭状;所述上流区(2-2)位于下流区(2-1)的外围、折流板的 上部，上流区中部设有上流区填料(2-9)，下部设有曝气管，上流区上部的出 口处设有溢水堰(2-10);所述污泥区(2-3)位于反流式曝气生物滤池的底部、 下流区和上流区的下部，污泥区的底部设有污泥排放阀(2-11);
反流式曝气生物滤池处理后的水经溢流堰(2-10)、出水管进入砂滤池，过 滤后的水达标排放。
说明书
一种含铅电池废水处理系统
技术领域
本发明涉及废水处理技术领域，具体涉及一种含铅电池废水处理系统。
背景技术
电池、电镀、冶炼、铸造、采矿、石油等行业的生产废水以及空气中的含 铅颗粒在水中沉降组成了含铅废水的来源;其中，电池工业是含铅废水的最主 要来源。在铅酸蓄电池生产工艺中制粉车间水膜除尘废水、化成车间工艺废水 和各车间的冲洗地面废水构成了含铅废水主要来源。
我国目前存在的铅酸蓄电池企业达到了两千多家，2013年铅酸电池产量达 到了全球铅酸蓄电池产量的40%，如此庞大的产业每年排出的含铅废水数量巨 大。
铅不是植物生长的必须元素，当铅被动进入植物根茎叶之后就会积累在里 面，从而影响植物的生长发育、光合作用、酶的活性，甚至导致植物体的死亡; 而水中铅的浓度超过0.16mg/L将会对水生生物的健康造成严重影响。这些动 植物也将进一步通过食物链的富集作用影响人类健康。铅对人体的骨髓造血系 统、神经系统、消化系统及其他系统都有一定的毒害作用。
当前国内外含铅废水的处理工艺种类众多，而其中技术成熟且应用较多的 处理工艺有：沉淀法、离子交换法、电解法、吸附法以及这些工艺的联合应用。
吸附法具有原料来源广、吸附性能优良、适应性较高等优点，是一种应用 前景很广阔的处理手段。吸附剂是吸附法中最重要的组成部分，吸附剂的吸附 性能直接决定了吸附法的适用能力，因此，吸附剂的研究受到国内外的广泛关 注。一方面对于某些吸附材料，尽管其具有优秀的吸附容量及离子交换容量， 但并不能达到理想的处理效果，所以新型材料的制备成为众多科研工作者的研 究重点;另一方面，一些吸附材料由于价格昂贵，运行成本高等因素而不能广 泛应用。所以，开发研究一种处理效果好、价格低廉、运行成本低、适应范围 广的吸附剂对目前含铅电池废水的处理有着深远意义。
发明内容
本发明要解决的技术问题是：为了解决上述含铅电池废水的处理难题，本 发明提出一种含铅电池废水处理系统。

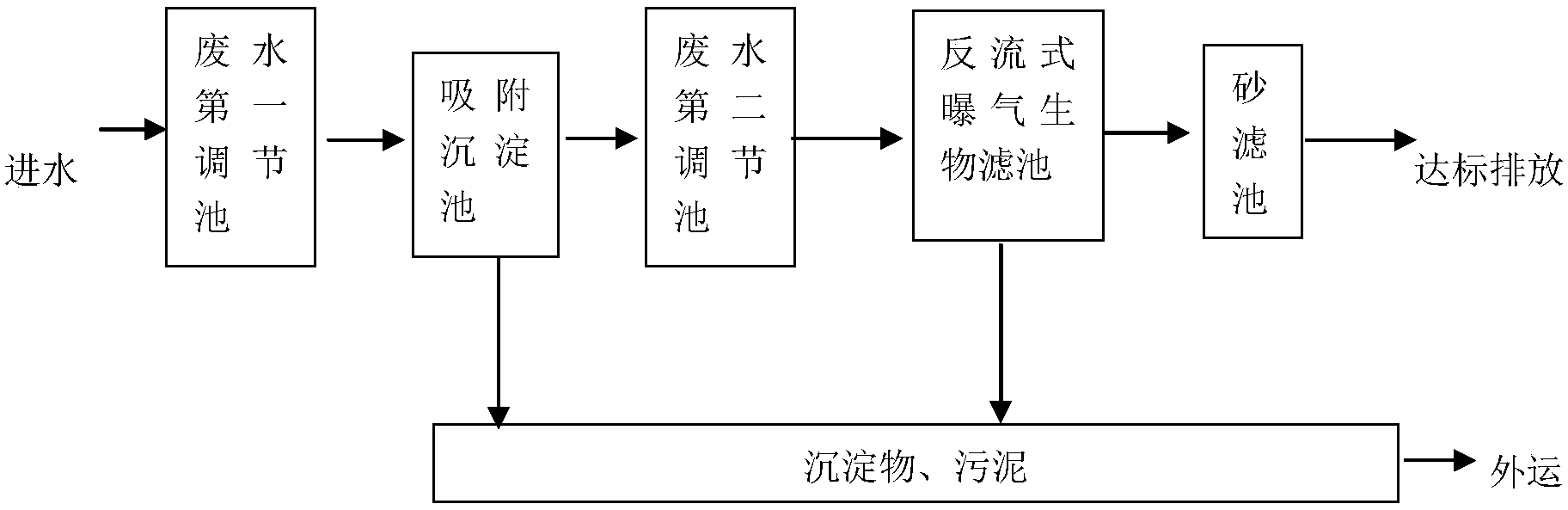

本发明解决其技术问题所采用的技术方案是：一种含铅电池废水处理系统， 包括废水第一调节池、吸附沉淀池、废水第二调节池、反流式曝气生物滤池和 砂滤池;所述废水第一调节池、吸附沉淀池、废水第二调节池、反流式曝气生 物滤池和砂滤池依次连通。
所述的废水第一调节池包括进水管和出水管，用于调节含铅电池废水的水 质、水量和pH值。
所述的吸附沉淀池包括搅拌混合区和沉淀区，搅拌混合区底部设有废水进 水管，中上部设有吸附剂添加系统，在搅拌混合区中部设置有搅拌装置;所述 沉淀区内设有挡板，该挡板与吸附沉淀池的内壁形成作为废水进入沉淀区的废 水流道，沉淀区的出口处设有三相分离器，沉淀区的出口上部设有溢水堰，沉 淀区底部设计成锥形结构，在沉淀区底部设置有沉淀物排放阀。
所述的吸附剂添加系统添加的吸附剂的制作过程为：
(1)干化后的海泡石与硫酸亚铁按质量比1:1混合;
(2)把混合物浸入蒸馏水中震荡12～24小时后离心脱水、烘干、碾磨、过 筛;
(3)把过筛后的混合物微波照射20～30分钟后得到吸附剂。
所述的吸附沉淀池的出水管与废水第二调节池的进水管连通。
所述的废水第二调节池包括进水管和出水管，用于调节含铅电池废水的水 质、水量和pH值。
所述的废水第二调节池的出水管与反流式曝气生物滤池的进水管连通。
所述反流式曝气生物滤池中上部为圆柱形、下部为圆锥形结构，包括下流 区、上流区和污泥区;所述下流区位于反流式曝气生物滤池的圆柱形结构的中 部，为圆柱形结构，下流区上部设有进水管和布水管，下流区中部设有下流区 填料，下流区下部设有曝气管，所述下流区的底部设有折流板，所述的折流板 的纵断面呈喇叭状;所述上流区位于下流区的外围、折流板的上部，上流区中 部设有上流区填料，下部设有曝气管，上流区上部的出口处设有溢水堰;所述 污泥区位于反流式曝气生物滤池的底部、下流区和上流区的下部，污泥区的底 部设有污泥排放阀。
反流式曝气生物滤池处理后的水经溢流堰、出水管进入砂滤池，过滤后的 水达标排放。
采用上述含铅电池废水处理系统进行废水处理的步骤如下：
①含铅电池废水通过进水管进入废水第一调节池调节水质、水量，调节废 水的pH值为2～4。
②调节后的废水通过吸附沉淀池搅拌混合区底部的废水进水管进入吸附沉 淀池，与来自吸附剂添加系统的吸附剂混合，利用设置在搅拌区中部的搅拌装 置进行搅拌;吸附反应后的废水进入沉淀区，沉淀区的三相分离器实现泥水分 离;沉淀物在重力的作用下下沉到吸附沉淀池沉淀区的下部，通过底部的沉淀 物排放阀排出;废水通过溢水堰、出水管和连接管进入废水第二调节池的进水 管。
③含铅电池废水通过进水管进入废水第二调节池，调节废水的pH值为6～8。
④来自废水第二调节池的废水通过进水管、布水管进入反流式曝气生物滤 池的下流区，曝气管产生的空气与废水在下流区填料中交汇发生生化反应，同 时下流区填料对废水进行过滤，废水通过折流板后进入上流区，在上流区填料 中发生生化反应，同时上流区填料对废水进行过滤，下流区和上流区产生的污 泥下沉到污泥区，通过污泥区底部的污泥排放阀排放出去。
⑤反流式曝气生物滤池处理后的水通过溢水堰流出、进入砂滤池，过滤后 的水达标排放。
⑥吸附沉淀池、反流式曝气生物滤池产生的沉淀物和污泥脱水后外运。
本发明的有益效果是：本发明结构简单，制造成本较低，对含铅电池废水 处理具有比较好的处理效果，管理方便。
