申请日2015.05.07
公开(公告)日2015.09.23
IPC分类号G08B3/10; G08B25/10
摘要
本实用新型公开了污水处理厂用警报系统，由警报接收器(1)和至少一个警报反馈器(2)组成。设置了短信模块(103)、按键模块(104)、确认按钮(203)和语音模块(204)，在按键模块(104)设置和更改手机号码，在警报接收器(1)没有接收到警报反馈器(2)发出的反馈信号时，警报信息会通过短信模块(103)发送到预设手机号码，设备管理人员接收到警报信息后按下确认按钮(203)表示已经知晓警报信息，语音模块(204)则是通过语音提醒故障信息。本实用新型设置了短信模块(103)、确认按钮(203)和语音模块(204)，无需更改中控系统的程序便能保证警报信息通知到位，实用方便，易于推广使用。
权利要求书
1.一种污水处理厂用警报系统，其特征在于：

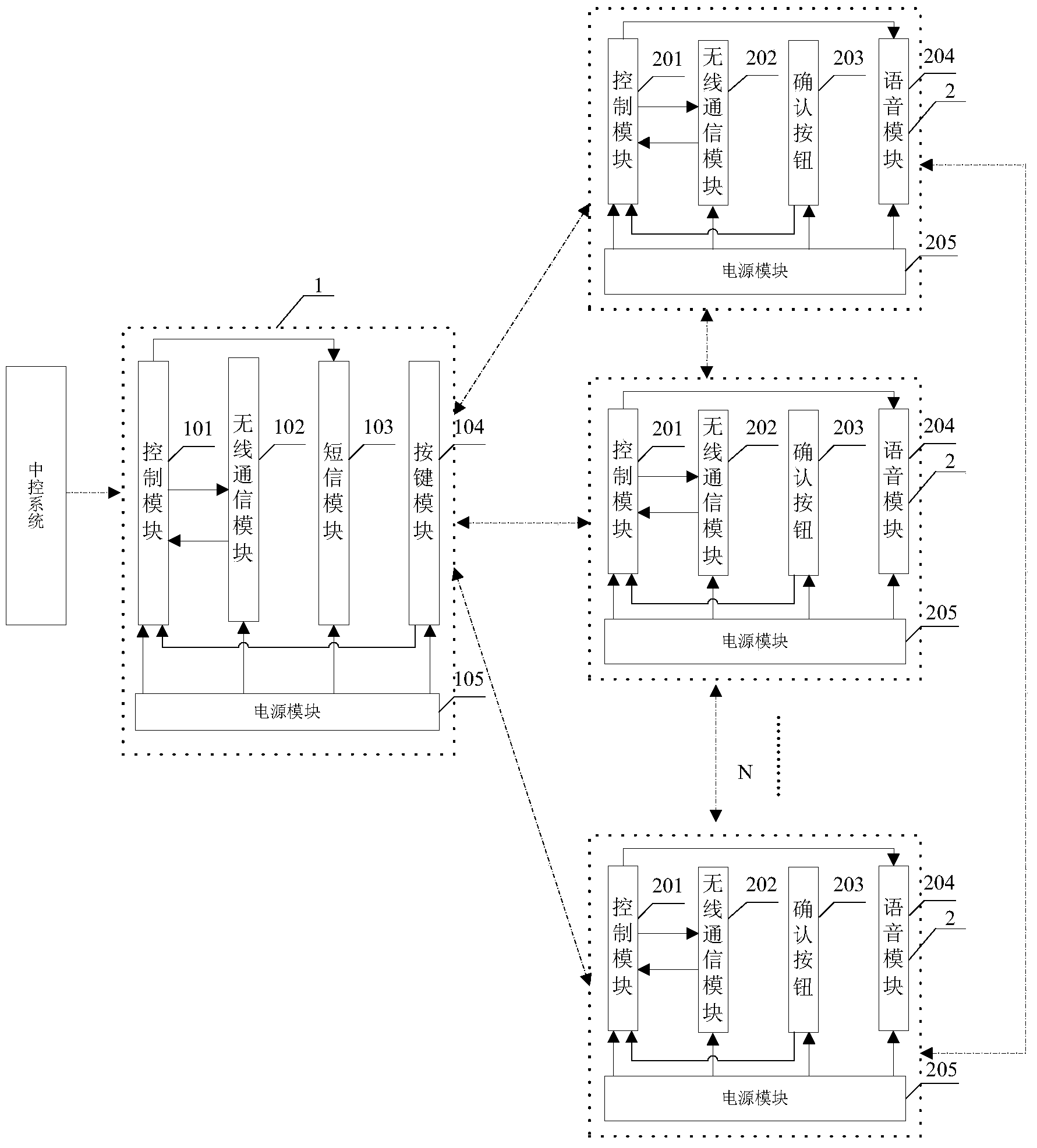

由警报接收器(1)和至少一个警报反馈器(2)组成;
所述警报接收器(1)由警报接收器控制模块(101)、警报接收器无 线通信模块(102)、短信模块(103)、按键模块(104)、警报接收器 电源模块(105)组成;警报接收器无线通信模块(102)与警报接收器控 制模块(101)连接，短信模块(103)的输入端与警报接收器控制模块(101) 连接，按键模块(104)的输出端与警报接收器控制模块(101)连接，警 报接收器电源模块(105)的输出端与警报接收器控制模块(101)、警报 接收器无线通信模块(102)、短信模块(103)、按键模块(104)的电 源端口连接;
每个设备技术人员配备一个警报反馈器(2)，每个警报反馈器(2) 均由警报反馈器控制模块(201)、警报反馈器无线通信模块(202)、确 认按钮(203)、语音模块(204)和警报反馈器电源模块(205)组成; 在每个警报反馈器(2)中，所述警报反馈器无线通信模块(202)与警报 反馈器控制模块(201)连接，确认按钮(203)的输出端与警报反馈器控 制模块(201)连接，语音模块(204)的输入端与警报反馈器控制模块(201) 连接，警报反馈器电源模块(205)的输出端与警报反馈器控制模块(201)、 警报反馈器无线通信模块(202)、确认按钮(203)、语音模块(204) 的电源端口连接;
所述警报接收器无线通信模块(102)和各警报反馈器无线通信模块 (202)进行无线连接;
所述各警报反馈器无线通信模块(202)间进行无线连接。
2.根据权利要求1所述的污水处理厂用警报系统，其特征在于：所 述警报接收器无线通信模块(102)和警报反馈器无线通信模块(202)的 无线通信方式选用WiFi、Bluetooth和/或ZigBee。
3.根据权利要求1所述的污水处理厂用警报系统，其特征在于：警 报接收器(1)和/或警报反馈器(2)配备了充电电池。
说明书
一种污水处理厂用警报系统
技术领域
本实用新型涉及一种警报系统，特别是涉及一种污水处理厂用警报系 统。
背景技术
从污染源排出的污水，污染物总量和浓度高，达不到排放标准要求或 不符合环境容量要求，需在污水处理厂进行人工强化处理。污水处理厂设 备、仪器仪表众多，有的24小时不间断运行，有的可间断运行，通常， 各设备、仪器仪表的运行状况、测试数据等会通过无线网络汇聚到中控系 统，在中控系统可以查询和显示各设备、仪器仪表的相关信息，在运行过 程中，中控系统、仪器仪表可能会出现故障，这些故障是无线监测网络不 能自愈的，需人工介入才能解决问题。然而，如何能有效通知到设备技术 人员是个难题，传统的通知方式包括在中控系统显示报警信息，通过广播 通知或通过他人打电话发短信通知，这些方法都不能称之为有效的通知方 法，设备技术人员可能不在中控系统值守，或者恰好没看到报警信息，设 备技术人员可能没听到广播通知，或者他听到了，进行广播的人不能及时 确认是否通知到位，通过他人打电话或发短信往往费时费力。
专利CN 202008603 U公开了一种污水处理厂报警系统，包括无线电 台和便携式接收终端，当出现报警时，信息通过无线电台发送到值守人员 携带的便携式接收终端中，但没有设置反馈功能，即无法保证通知到位， 且在设备、仪器仪表发生故障到故障排除这段时间，中控系统持续向便携 式接收终端发送故障信息，即便通过改变中控系统的软件程序可以消除该 不足，那也是要浪费大量人力的，该实用新型不能保证通知到位，因此并 不实用。
实用新型内容
本实用新型提供一种污水处理厂用警报系统，解决现有污水处理厂用 警报系统不能保证通知到位的问题。
本实用新型通过以下技术方案解决上述问题：
一种污水处理厂用警报系统，由警报接收器和至少一个警报反馈器组 成;
所述警报接收器由警报接收器控制模块、警报接收器无线通信模块、 短信模块、按键模块、警报接收器电源模块组成;警报接收器无线通信模 块与警报接收器控制模块连接，短信模块的输入端与警报接收器控制模块 连接，按键模块的输出端与警报接收器控制模块连接，警报接收器电源模 块的输出端与警报接收器控制模块、警报接收器无线通信模块、短信模块、 按键模块的电源端口连接;
每个设备技术人员配备一个警报反馈器，每个警报反馈器均由警报反 馈器控制模块、警报反馈器无线通信模块、确认按钮、语音模块和警报反 馈器电源模块组成;在每个警报反馈器中，所述警报反馈器无线通信模块 与警报反馈器控制模块连接，确认按钮的输出端与警报反馈器控制模块连 接，语音模块的输入端与警报反馈器控制模块连接，警报反馈器电源模块 的输出端与警报反馈器控制模块、警报反馈器无线通信模块、确认按钮、 语音模块的电源端口连接;
所述警报接收器无线通信模块和各警报反馈器无线通信模块进行无 线连接;
所述各警报反馈器无线通信模块间进行无线连接。
进一步地，所述警报接收器无线通信模块和警报反馈器无线通信模块 的无线通信方式选用WiFi、Blue Tooth和/或ZigBee。
进一步地，警报接收器和/或警报反馈器配备了充电电池。
本实用新型的优点与效果是：
本实用新型公开了一种污水处理厂用警报系统，设置了短信模块、按 键模块、确认按钮和语音模块，在按键模块可设置多个手机号码，也可进 行更改，在警报接收器没有接收到反馈信号时，警报信息会通过短信模块 将警报信息发送到预设手机号码，设备管理人员接收到警报信息后按下确 认按钮表示已经知晓警报信息，语音模块则是通过语音提醒故障信息，本 实用新型多方位考虑警报信息的接收和反馈，无需更改中控系统的程序便 能保证警报信息通知到位，实用方便，易于推广使用。
