申请日2015.04.02
公开(公告)日2015.09.02
IPC分类号C02F11/00
摘要
本实用新型公开了一种立式污泥破壁珠磨机，主要由依次连接的滤砂器、污泥调质装置、磨珠分离器及磨珠机组成;其特征在于：所述磨珠机的电机与磨珠机内腔中的转动轴连接，并在转动轴上设有转盘;所述磨珠机的内腔中放置有磨珠;所述磨珠分离器设置磨珠机排泥口的前端;所述污泥调质装置底部的污泥调质出口通过管道连接磨珠机进口。本实用新型针对污泥内的微生物进行调质和破解，并通过污泥调质装置加入破壁剂，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来，立式安装减少设备占用空间。
摘要附图
权利要求书

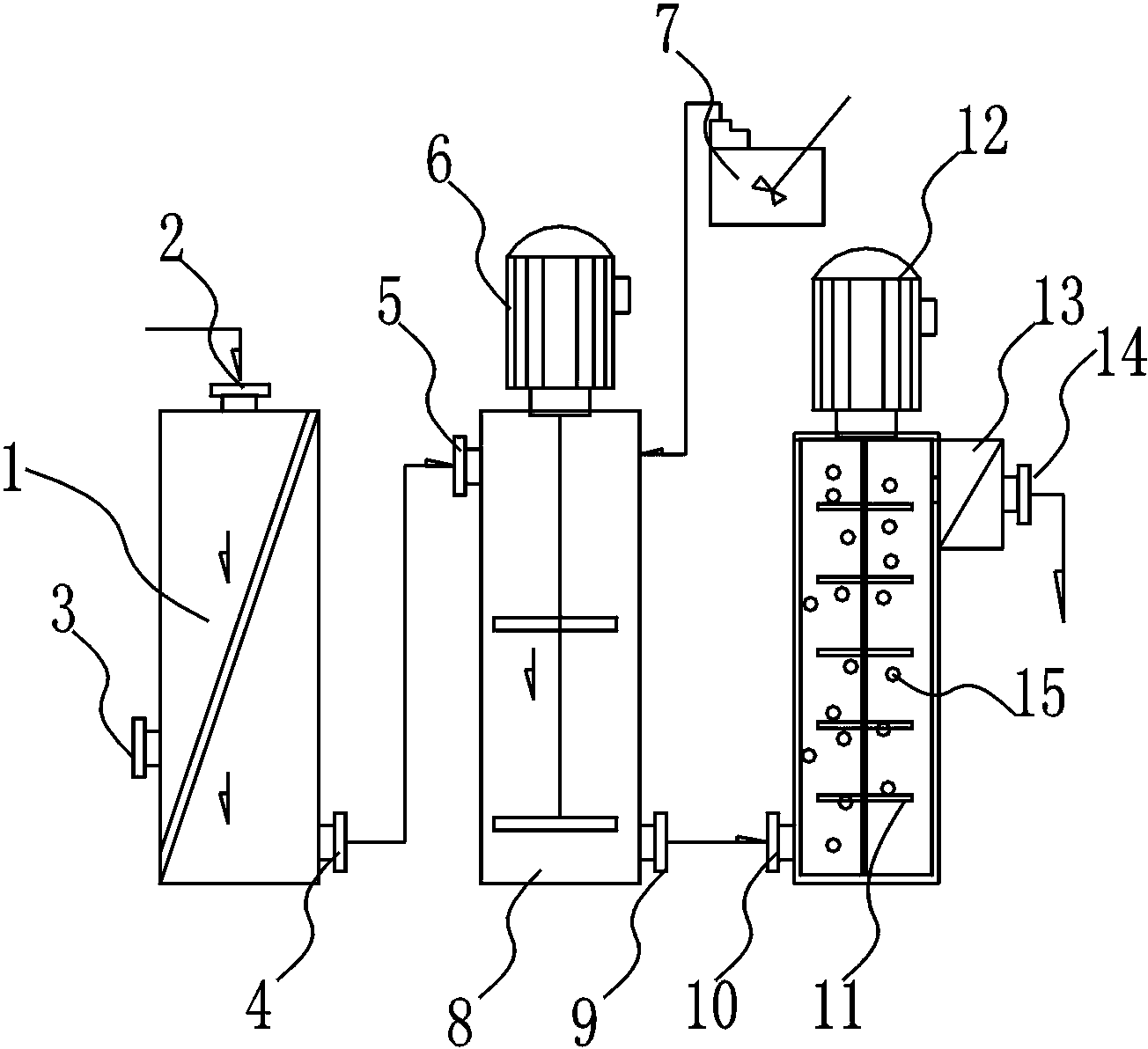

1.一种立式污泥破壁珠磨机，主要由依次连接的滤砂器(1)、污泥调质装置(8)、磨珠分离器(13)及磨珠机(12)组成;其特征在于：所述磨珠机(12)的电机与磨珠机(12)内腔中的转动轴连接，并在转动轴上设有转盘(11);所述磨珠机(12)的内腔中放置有磨珠(15);所述磨珠分离器(13)设置磨珠机(12)排泥口(14)的前端;所述污泥调质装置(8)底部的污泥调质出口(9)通过管道连接磨珠机进口(10)。
2.根据权利要求1所述的一种立式污泥破壁珠磨机，其特征在于：所述污泥调质装置(8)的加药口通过管道与加药装置(7)连接。
3.根据权利要求1所述的一种立式污泥破壁珠磨机，其特征在于：所述滤砂器(1)内设置倾斜的滤网。
说明书
一种立式污泥破壁珠磨机
技术领域
本实用新型涉及一种立式污泥破壁珠磨机，属于污泥处置技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加，污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，污水污泥的处理处置费用较高，在污水处理厂的全部建设费用中，用于处理污泥的费用约占五分之一至一半左右。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行破解调理等，包括浓缩、脱水、干燥。污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，加快污泥有机物释放。
实用新型内容
本实用新型的目的在于提供一种立式污泥破壁珠磨机，针对污泥内的微生物进行调质和破解，并通过污泥调质装置加入破壁剂，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来，立式安装减少设备占用空间。
本实用新型的目的通过下述技术方案实现：本实用新型主要由依次连接的滤砂器、污泥调质装置、磨珠分离器及磨珠机组成;其特征在于：所述磨珠机的电机与磨珠机内腔中的转动轴连接，并在转动轴上设有转盘;所述磨珠机的内腔中放置有磨珠;所述磨珠分离器设置磨珠机排泥口的前端;所述污泥调质装置底部的污泥调质出口通过管道连接磨珠机进口。
所述污泥调质装置的加药口通过管道与加药装置连接。
所述滤砂器内设置倾斜的滤网。
本实用新型工作原理：污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，并通过污泥调质装置加入破壁剂，破壁剂中含有金属盐等药剂，加快污泥有机物释放。污泥由进料泵将污泥抽入滤砂器，在滤砂器中通过滤网过滤细砂等杂质，细砂等杂质从排砂口排出，然后污泥在污泥调质装置中进行调理，污泥调质装置的加药口通过管道与加药装置连接，启动污泥调质装置的搅拌机，破壁剂与污泥发生反应，污泥调质装置底部的污泥调质出口通过管道连接磨珠机进口，通过磨珠机进口进入外壳的内腔，驱动电机带动转动轴转动，转动轴带动转盘旋转，磨珠和污泥一起搅拌，形成剪力作用，在磨珠的研磨下，污泥中细胞破裂，释放内含物。破解污泥通磨珠分离器分离出磨珠后排出，完成对污泥的破解。
综上所述，本实用新型的有益效果是：针对污泥内的微生物进行调质和破解，并通过污泥调质装置加入破壁剂，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来，立式安装减少设备占用空间。磨珠和污泥一起搅拌，形成剪力作用，在磨珠的研磨下，污泥中细胞破裂，释放内含物。
