申请日2015.04.02
公开(公告)日2015.09.02
IPC分类号C02F11/06; C02F1/50; C02F1/78
摘要
本实用新型公开了一种污泥臭氧破解反应器，由空气压缩机、干燥装置、臭氧发生器、污泥氧化塔、循环泵、废气处理塔、过滤器及沉淀池组成，其特征在于：所述空气压缩机依次连接干燥装置、臭氧发生器、臭氧流量计及臭氧进口;所述过滤器设置在进泥管与进泥口之间;所述污泥氧化塔内设置有催化填料;所述污泥氧化塔内部设置有布水板;所述污泥氧化塔上部侧面设置有进泥口。本系统集成了臭氧氧化、沉淀过程，通过臭氧氧化对污泥内的微生物进行破解，加快污泥有机物释放，破解的污泥易于脱水，脱水机能耗降低，同时污泥通过氧化具有杀菌作用，具有提高臭氧的利用率，可以循环利用尾气，装置紧凑及占地面积较小的优点。

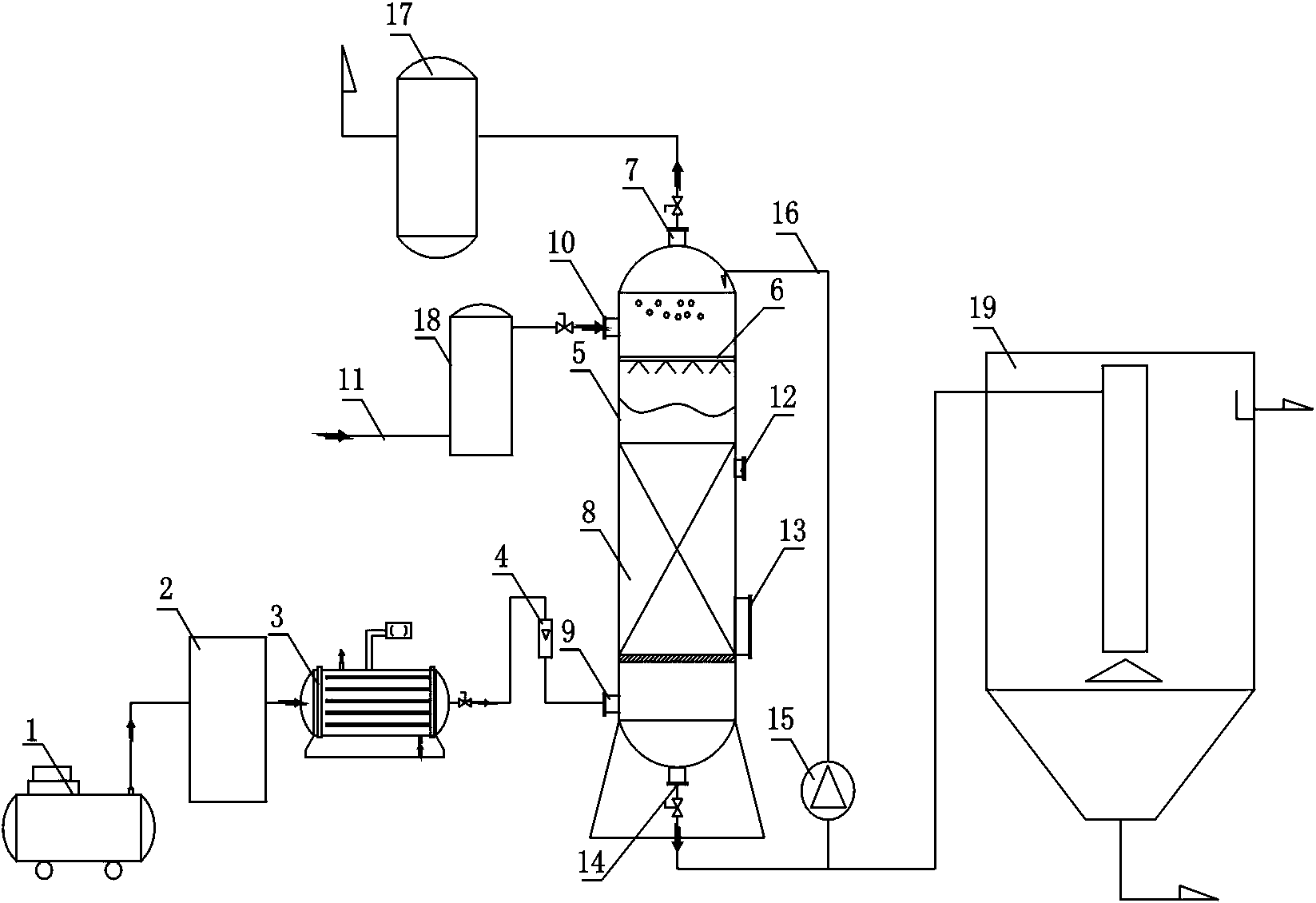

摘要附图
权利要求书
1.一种污泥臭氧破解反应器，由空气压缩机(1)、干燥装置(2)、臭氧发生器(3)、污泥氧化塔(5)、循环泵(15)、废气处理塔(17)、过滤器(18)及沉淀池(19)组成，其特征在于：所述空气压缩机(1)依次连接干燥装置(2)、臭氧发生器(3)、臭氧流量计(4)及臭氧进口(9);所述过滤器(18)设置在进泥管(11)与进泥口(10)之间;所述污泥氧化塔(5)内设置有催化填料(8);所述污泥氧化塔(5)内部设置有布水板(6);所述污泥氧化塔(5)上部侧面设置有进泥口(10);所述污泥氧化塔(5)底部设置有排泥口(14)，排泥口(14)通过管道与沉淀池(19)连接，并在循环管(16)上设置有循环泵(15)。
2.根据权利要求1所述的一种污泥臭氧破解反应器，其特征在于：所述污泥氧化塔(5)的顶部设置有尾气排放口(7)，尾气排放口(7)通过管道与废气处理塔(17)连接。
说明书
一种污泥臭氧破解反应器
技术领域
本实用新型涉及一种污泥臭氧破解反应器。
背景技术
随着污水的排放量日益增多，污水处理率也逐年提高，污水处理厂的污泥产量也急剧增加，污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行破解调理等，包括浓缩、脱水、干燥。污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，加快污泥有机物释放。臭氧是世界公认的广谱高效杀菌消毒剂，采用空气或氧气为原料利用高频高压放电产生臭氧，臭氧比氧分子多了一活泼的氧原子臭氧，化学性质特别活泼，是一种强氧化剂，在一定浓度下可迅速杀灭空气中的细菌，没有任何有毒残留，不会形成二次污染，臭氧发生器工作原理按臭氧产生的方式划分，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。在水处理消毒和污水处理领域也广泛应用，通过臭氧将水中细菌杀灭，将有机物降解，现有臭氧氧化采用水池的方式，存在臭氧利用率不高，尾气为无规则排放，所以需要一种污泥臭氧破解反应器，提高臭氧的利用率，使污泥氧化更加彻底，并可以循环利用尾气。
实用新型内容
本实用新型的目的在于提供一种污泥臭氧破解反应器，本系统集成了臭氧氧化、沉淀过程，通过臭氧氧化对污泥内的微生物进行破解，加快污泥有机物释放，破解的污泥易于脱水，脱水机能耗降低，同时污泥通过氧化具有杀菌作用，具有提高臭氧的利用率，可以循环利用尾气，装置紧凑及占地面积较小的优点。
本实用新型的目的通过下述技术方案实现：一种污泥臭氧破解反应器，由空气压缩机、干燥装置、臭氧发生器、污泥氧化塔、循环泵、废气处理塔、过滤器及沉淀池组成，其特征在于：所述空气压缩机依次连接干燥装置、臭氧发生器、臭氧流量计及臭氧进口;所述过滤器设置在进泥管与进泥口之间;所述污泥氧化塔内设置有催化填料;所述污泥氧化塔内部设置有布水板;所述污泥氧化塔上部侧面设置有进泥口。
所述污泥氧化塔底部设置有排泥口，排泥口通过管道与沉淀池连接，并在循环管上设置有循环泵。
所述污泥氧化塔的顶部设置有尾气排放口，尾气排放口通过管道与废气处理塔连接。
本实用新型工作原理：空气进入空气压缩机被压缩，由于温度升高需要冷却器中降温，然后进入干燥装置中，压缩、干燥后的空气计量进入臭氧发生器，在一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，通过电解空气生成臭氧。臭氧发生单元运行过程中温度升高，从冷却水进口通入冷却水，冷却臭氧发生单元，使其工作稳定，提高了臭氧发生单元的使用寿命。臭氧经过臭氧流量计计量后从臭氧进口自下而上进入污泥氧化塔，需要氧化的水从污泥氧化塔上部侧面的进泥口自上而下进入污泥氧化塔，布水板将液体均匀分布开，在催化填料里进行气液传质，水中细菌被杀灭，有机物被降解，氧化后液体从排泥口排出，尾气从污泥氧化塔顶部的尾气排放口排出。在污泥氧化塔中投入臭氧等强氧化剂，使得细胞内含物被释放出来，并杀灭污泥中细菌，从而显著提高污泥中蛋白质的含量，促进水解的快速进行。
综上所述，本实用新型的有益效果：本系统集成了臭氧氧化、沉淀过程，通过臭氧氧化对污泥内的微生物进行破解，加快污泥有机物释放，破解的污泥易于脱水，脱水机能耗降低，同时污泥通过氧化具有杀菌作用，具有提高臭氧的利用率，可以循环利用尾气，装置紧凑及占地面积较小的优点。使用催化填料加快污泥破解反应
