申请日2015.05.07
公开(公告)日2015.10.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水预处理设施，包括顺序布置的闸门井、格栅井和调节池，所述闸门井与格栅井之间的连通口、格栅井和调节池之间的连通口均设有闸阀，所述格栅井内设有斜向布置的机械回转格栅机，所述机械回转格栅机采用细格栅，所述调节池内设有将污水抽送至生化处理池的污水泵管;所述闸门井内设有通出井外的平排泄流管，所述平排泄流管的位置平齐污水管与闸门井的连通口。本实用新型通过设置闸门井，一方面可根据格栅井的水位来调节控制进水量，保证格栅井稳定在正常水位下工作;另一方面当遇雨季进水量超量或污水厂事故检修时，通过平排泄流管排泄多余的污水。
权利要求书

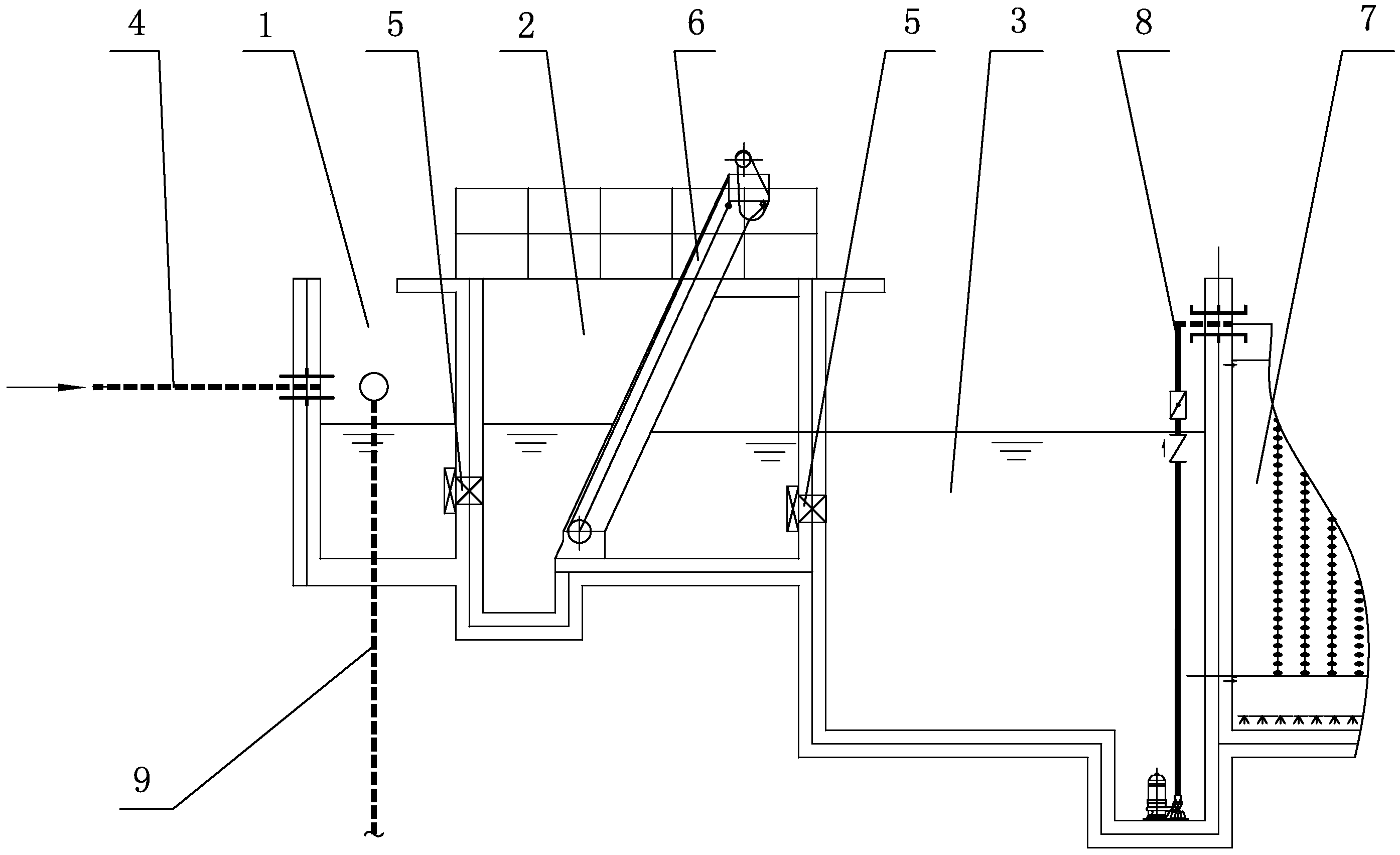

1.污水预处理设施，其特征在于：包括顺序布置的闸门井(1)、格 栅井(2)和调节池(3)，所述闸门井(1)与格栅井(2)之间的连通口、 格栅井(2)和调节池(3)之间的连通口均设有闸阀(5)，所述格栅井(2) 内设有斜向布置的机械回转格栅机(6)，所述机械回转格栅机(6)采用 细格栅，所述调节池(3)内设有将污水抽送至生化处理池的污水泵管(8); 所述闸门井(1)内设有通出井外的平排泄流管(9)，所述平排泄流管(9) 的位置平齐于污水管(4)与闸门井(1)的连通口。
说明书
污水预处理设施
技术领域
本实用新型涉及环境保护设施，具体为一种污水预处理设施。
背景技术
污水预处理是污水进入生化处理之前根据后续处理流程对水质的要求而 进行的处理，预处理主要包括格栅、筛网、沉砂池、砂水分离器等处理设施， 而对于乡镇污水集中处理站，不仅需要常规的预处理设施外，还需进行水质 水量的调节处理和其他一些特殊的预处理，若预处理工艺不达标，对后续的 处理设备损耗较大。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题是提出了一种减 轻污水后续生化处理负担的污水预处理设施。
能够解决上述技术问题的污水预处理设施，其技术方案包括顺序布置的 闸门井、格栅井和调节池，所述闸门井与格栅井之间的连通口、格栅井和调 节池之间的连通口均设有闸阀，所述格栅井内设有斜向布置的机械回转格栅 机，所述机械回转格栅机采用细格栅，所述调节池内设有将污水抽送至生化 处理池的污水泵管;所述闸门井内设有通出井外的平排泄流管，所述平排泄 流管的位置平齐于污水管与闸门井的连通口。
本实用新型的有益效果：
本实用新型污水预处理设施通过设置闸门井，一方面可根据格栅井的水 位来调节控制进水量，保证格栅井稳定在正常水位下工作;另一方面当遇雨 季进水量超量或污水处理站因故检修时，可通过平排泄流管排出多余的污水。
