申请日2015.04.02
公开(公告)日2015.09.02
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥高压喷射破解装置，主要由依次连接的过滤器、高压泵、高压喷箱及污泥筛滤机组成;其特征在于：所述高压泵通过管道与高压喷箱水平安装的高压喷头连接;所述高压喷箱的一侧与高压喷头垂直方向设置有撞击盘;所述高压喷箱底部通过污泥循环管与过滤器的进口连接。本实用新型针对污泥内的微生物进行破解，将污泥加压喷射到固定的撞击盘上，通过机械力来破坏污泥内微生物细胞的结构，加快污泥有机物释放，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来。

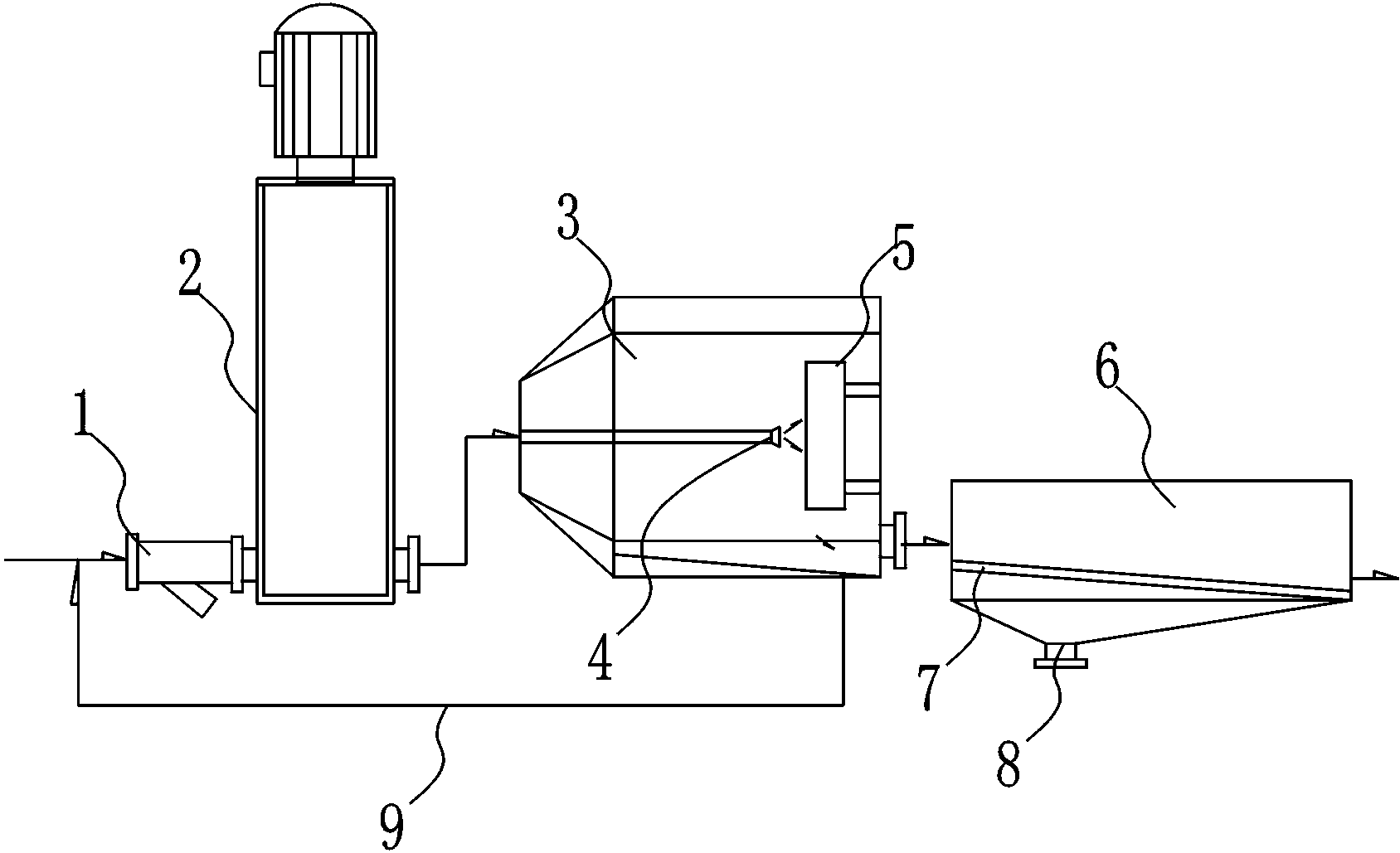

摘要附图
权利要求书
1.一种污泥高压喷射破解装置，主要由依次连接的过滤器(1)、高压泵(2)、高压喷箱(3)及污泥筛滤机(6)组成;其特征在于：所述高压泵(2)通过管道与高压喷箱(3)水平安装的高压喷头(4)连接;所述高压喷箱(3)的一侧与高压喷头(4)垂直方向设置有撞击盘(5);所述高压喷箱(3)底部通过污泥循环管(9)与过滤器(1)的进口连接。
2.根据权利要求1所述的一种污泥高压喷射破解装置，其特征在于：所述污泥筛滤机(6)内设置有倾斜的筛网(7)，筛网(7)与水平方向的夹角为15°～30°，并在污泥筛滤机(6)的底部设置有排液口(8)。
说明书
一种污泥高压喷射破解装置
技术领域
本实用新型涉及一种污泥高压喷射破解装置，属于污泥处置技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加，污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，污水污泥的处理处置费用较高，在污水处理厂的全部建设费用中，用于处理污泥的费用约占五分之一至一半左右。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行破解调理等，包括浓缩、脱水、干燥。污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，加快污泥有机物释放。
实用新型内容
本实用新型的目的在于提供一种污泥高压喷射破解装置，针对污泥内的微生物进行破解，将污泥加压喷射到固定的撞击盘上，通过机械力来破坏污泥内微生物细胞的结构，加快污泥有机物释放，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来。
本实用新型的目的通过下述技术方案实现：本实用新型主要由依次连接的过滤器、高压泵、高压喷箱及污泥筛滤机组成;其特征在于：所述高压泵通过管道与高压喷箱水平安装的高压喷头连接;所述高压喷箱的一侧与高压喷头垂直方向设置有撞击盘;所述高压喷箱底部通过污泥循环管与过滤器的进口连接。
所述污泥筛滤机内设置有倾斜的筛网，筛网与水平方向的夹角为15°～30°，并在污泥筛滤机的底部设置有排液口。
本实用新型工作原理：污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，通过将污泥加压喷射到固定的撞击盘上，加快污泥有机物释放。污泥通过过滤器过滤砂粒等杂志，通过高压泵加压污泥，加压的污泥从高压喷头打到撞击盘上，通过机械力来破坏污泥内微生物细胞的结构，使得细胞内含物被释放出来，从而显著提高污泥中蛋白质的含量，促进水解的快速进行，高压喷箱底部通过污泥循环管与过滤器的进口连接，部分污泥进行循环，其余污泥进入污泥筛滤机滤出部分滤液。
综上所述，本实用新型的有益效果是：针对污泥内的微生物进行破解，将污泥加压喷射到固定的撞击盘上，通过机械力来破坏污泥内微生物细胞的结构，加快污泥有机物释放，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来。
