申请日2015.04.02
公开(公告)日2015.09.02
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥超声波破解调质装置，主要由超声波发生器、超声波污泥破解装置、污泥调质装置及加药装置组成;其特征在于：所述超声波污泥破解装置内部上方安装有超声波探头，超声波探头通过电缆与超声波探头连接;所述污泥调质装置安装有具有双搅拌叶的搅拌机。本系统集成了污泥超声波破解和污泥药剂调质，高声能的超声波破坏微生物细胞的结构，污泥中细胞破裂，释放内含物，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来，同时污泥通过超声波处理具有杀菌作用。

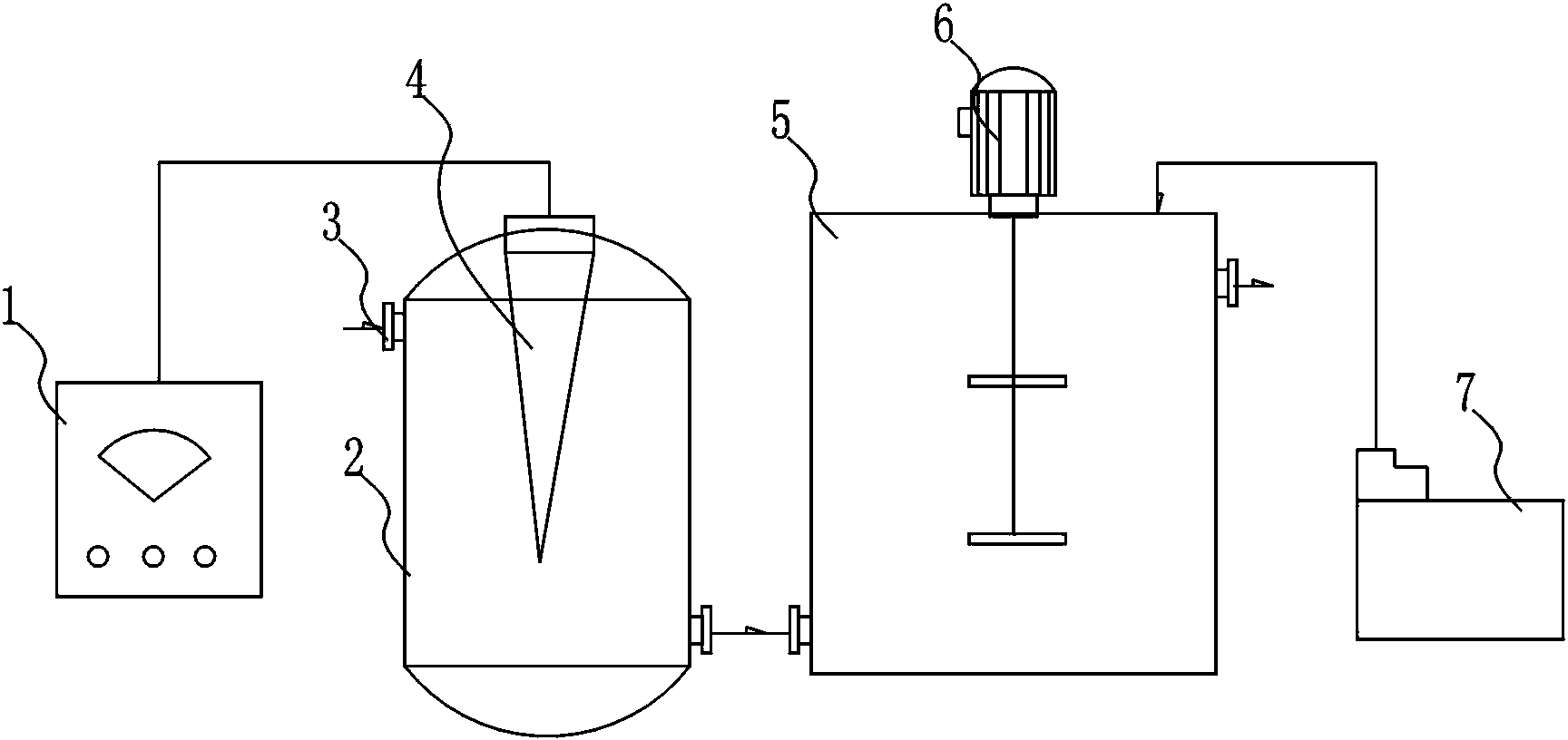

摘要附图
权利要求书
1.一种污泥超声波破解调质装置，主要由超声波发生器(1)、超声波污泥破解装置(2)、污泥调质装置(5)及加药装置(7)组成;其特征在于：所述超声波污泥破解装置(2)内部上方安装有超声波探头(4)，超声波探头(4)通过电缆与超声波探头(4)连接;所述污泥调质装置(5)安装有具有双搅拌叶的搅拌机(6)。
2.根据权利要求1所述的一种污泥超声波破解调质装置，其特征在于：所述超声波污泥破解装置(2)的污泥出口通过管道与污泥调质装置(5)的进口连接。
3.根据权利要求1所述的一种污泥超声波破解调质装置，其特征在于：所述加药装置(7)通过管道与污泥调质装置(5)的加药口连接。
说明书
一种污泥超声波破解调质装置
技术领域
本实用新型涉及一种污泥超声波破解调质装置，属于污泥处置技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加，污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，污水污泥的处理处置费用较高，在污水处理厂的全部建设费用中，用于处理污泥的费用约占五分之一至一半左右。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行破解调理等，包括浓缩、脱水、干燥。污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，加快污泥有机物释放。超声波是一种频率高于2万赫兹的声波，它的方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远。
实用新型内容
本实用新型的目的在于提供一种污泥超声波破解调质装置， 本系统集成了污泥超声波破解和污泥药剂调质，高声能的超声波破坏微生物细胞的结构，污泥中细胞破裂，释放内含物，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来，同时污泥通过超声波处理具有杀菌作用。
本实用新型的目的通过下述技术方案实现：本实用新型主要由超声波发生器、超声波污泥破解装置、污泥调质装置及加药装置组成;其特征在于：所述超声波污泥破解装置内部上方安装有超声波探头，超声波探头通过电缆与超声波探头连接;所述污泥调质装置安装有具有双搅拌叶的搅拌机。
所述超声波污泥破解装置的污泥出口通过管道与污泥调质装置的进口连接。
所述加药装置通过管道与污泥调质装置的加药口连接。
本实用新型工作原理：污水处理厂的污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，污泥需要进行减量处置，污泥内含有微生物，厌氧消化时间是一个漫长的过程，水解酸化速度很慢，因此污泥需要进行破解处理，超声波具有较高的声能，可以破坏微生物细胞的结构，加快污泥有机物释放。污泥由进料泵将污泥抽入超声波污泥破解装置内，启动超声波发生器，超声波通过超声波探头发出到超声波污泥破解装置内，高声能的超声波破坏微生物细胞的结构，污泥中细胞破裂，释放内含物。加药装置通过管道与污泥调质装置的加药口连接，启动污泥调质装置的搅拌机，通过加药装置加入药剂，破壁剂与污泥发生反应，完成对污泥的破解。
综上所述，本实用新型的有益效果是：本系统集成了污泥超声波破解和污泥药剂调质，高声能的超声波破坏微生物细胞的结构，污泥中细胞破裂，释放内含物，破解后减少污泥处理厌氧消化时间，水解酸化速度加快，污泥有机物被释放出来，同时污泥通过超声波处理具有杀菌作用。
