申请日2015.05.07
公开(公告)日2015.09.23
IPC分类号G01N33/18
摘要

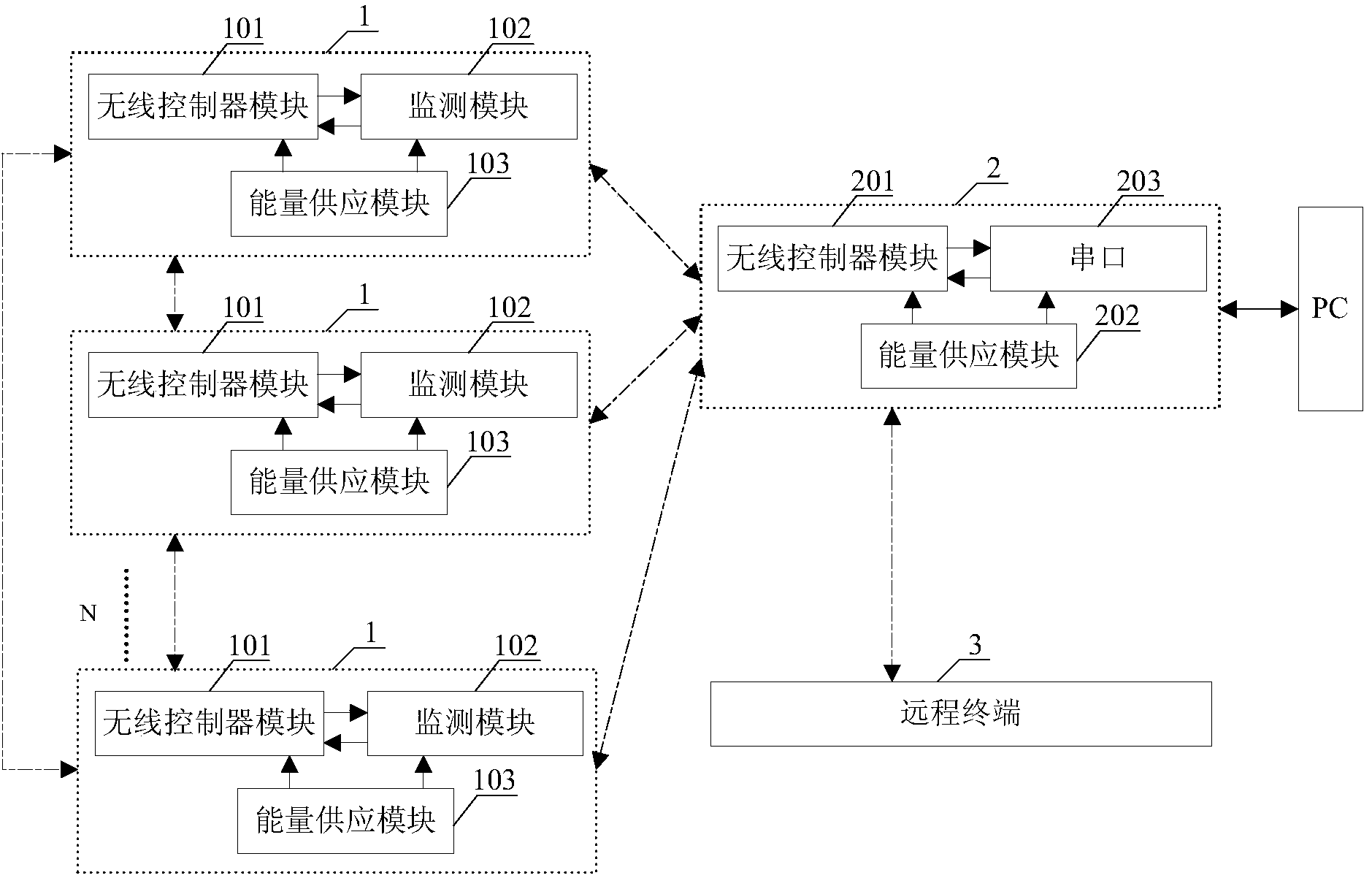

本实用新型公开了一种农村污水监测系统，由至少一个终端节点1、一个汇聚节点2以及一个远程终端3组成。每个终端节点1均由终端节点无线控制器模块101、监测模块102和终端节点能量供应模块103组成，汇聚节点2由汇聚节点无线控制器模块201、汇聚节点能量供应模块202和串口203组成。每个终端节点1可对污水做13项监测，还可根据实际需求在扩展槽添加相应监测子模块，监测对象全面;每个终端节点1可直接或间接地与汇聚节点2进行无线连接，可提高通信效率;该无线传感器网络还可实现自组网，在改变监测范围时能避免花费人力物力到相应采样点重新布置。本实用新型既能有效反映水体污染情况，又能便于工作人员高效地完成监测任务，易于推广应用。
权利要求书
1.一种农村污水监测系统，其特征在于：
由至少一个终端节点(1)、一个汇聚节点(2)以及一个远程终端(3) 组成;
各终端节点(1)相互独立，设置在各采样点处;每个终端节点(1) 均由终端节点无线控制器模块(101)、监测模块(102)和终端节点能量 供应模块(103)组成;在每个终端节点(1)中，所述终端节点无线控制 器模块(101)与汇聚节点(2)进行无线连接，所述监测模块(102)与 终端节点无线控制器模块(101)连接，所述终端节点能量供应模块(103) 的输出端与终端节点无线控制器模块(101)和监测模块(102)的电源端 口连接;
所述监测模块(102)由pH监测子模块、氧化还原电位ORP监测子模 块、溶解氧量DO监测子模块、化学需氧量COD监测子模块、微生物BOD 监测子模块、总有机碳TOC监测子模块、浊度监测子模块、氨氮监测子模 块、总氮监测子模块、总磷监测子模块、电导率监测子模块、温度监测子 模块、重金属离子监测子模块组成，各监测子模块分别与其所在的终端节 点(1)的终端节点无线控制器模块(101)连接，还设置了至少一个的扩 展槽;
所述汇聚节点(2)由汇聚节点无线控制器模块(201)、汇聚节点能 量供应模块(202)和串口(203)组成;汇聚节点无线控制器模块(201) 与终端节点无线控制器模块(101)以及远程终端(3)进行无线连接，汇 聚节点能量供应模块(202)的输出端与汇聚节点无线控制器模块(201) 及串口(203)的电源端口连接，串口(203)与汇聚节点无线控制器模块 (201)及PC机连接。
2.根据权利要求1所述的一种农村污水监测系统，其特征在于：所 述汇聚节点无线控制器模块(201)与终端节点无线控制器模块(101)进 行的无线连接是直接或间接的。
3.根据权利要求1或2所述的一种农村污水监测系统，其特征在于： 所述汇聚节点无线控制器模块(201)与终端节点无线控制器模块(101) 间的无线通信方式采用UWB、WiFi、Blue Tooth和ZigBee中的一种或一 种以上。
4.根据权利要求3所述的一种农村污水监测系统，其特征在于：所 述终端节点能量供应模块(103)和汇聚节点能量供应模块(202)为太阳 能电池板。
说明书
一种农村污水监测系统
技术领域
本实用新型涉及一种污水监测系统，特别是涉及一种农村污水监测系 统。
背景技术
农村对垃圾和污水的收集处理能力低，清洁能源使用率低，大量生活 垃圾不做处理就近堆放，生活污水不做处理就近排放，且大量污染严重的 工厂转移到农村，如造纸厂、砖厂等，产生大量工业废水，加剧水体污染。 污染物包括病原体、植物营养物、有机物、悬浮物等，急需一种能有效反 映农村污水情况的监测系统，以便相关部门有效掌控污水信息，针对性地 采取相应措施，防止水体进一步恶化。
能有效地监测农村污水是现有农村污水监测系统的瓶颈问题。专利CN 102637003A公开了一种水污染监测自动采样决策系统，包括在线检测传 感器、单片机、无线传输模块等，检测对象包括pH值、导电率、溶解氧、 浊度和温度，导致水体污染的因素众多，这些监测对象只是常规监测参数 的一部分，并不能全面地反映水体的污染情况，因而不能有效地实施农村 污水监测。另外，该系统的网络覆盖范围小，随着监测范围、采样点和采 样频次的变动，工作人员需到每个采样点重新布置，浪费人力物力，因而 不能高效地实施农村污水监测。
实用新型内容
本实用新型提供一种农村污水监测系统，解决现有农村污水监测系统 不能有效监测农村污水的问题。
本实用新型还解决了现有农村污水监测系统不能高效监测农村污水 的问题。
本实用新型通过以下技术方案解决上述问题：
一种农村污水监测系统，由至少一个终端节点、一个汇聚节点以及一 个远程终端组成;
各终端节点相互独立，设置在各采样点处;每个终端节点均由终端节 点无线控制器模块、监测模块和终端节点能量供应模块组成;在每个终端 节点中，所述终端节点无线控制器模块与汇聚节点进行无线连接，所述监 测模块与终端节点无线控制器模块连接，所述终端节点能量供应模块的输 出端与终端节点无线控制器模块和监测模块的电源端口连接;
所述监测模块由pH监测子模块、氧化还原电位ORP监测子模块、溶 解氧量DO监测子模块、化学需氧量COD监测子模块、微生物BOD监测子 模块、总有机碳TOC监测子模块、浊度监测子模块、氨氮监测子模块、总 氮监测子模块、总磷监测子模块、电导率监测子模块、温度监测子模块、 重金属离子监测子模块组成，各监测子模块分别与其所在的终端节点的终 端节点无线控制器模块连接，还设置了至少一个的扩展槽;
所述汇聚节点由汇聚节点无线控制器模块、汇聚节点能量供应模块和 串口组成;汇聚节点无线控制器模块与终端节点无线控制器模块以及远程 终端进行无线连接，汇聚节点能量供应模块的输出端与汇聚节点无线控制 器模块及串口的电源端口连接，串口与汇聚节点无线控制器模块及PC机 连接。
作为改进，所述汇聚节点无线控制器模块与终端节点无线控制器模块 进行的无线连接是直接或间接的;所述汇聚节点无线控制器模块与终端节 点无线控制器模块间的无线通信方式采用UWB、WiFi、Blue Tooth和ZigBee 中的一种或一种以上。
作为改进，所述终端节点能量供应模块和汇聚节点能量供应模块为太 阳能电池板。
本实用新型的优点与效果是：
本实用新型提供的一种农村污水监测系统，设置了至少一个终端节 点，每个终端节点可对污水做13项监测，还设置了扩展槽，可根据实际 需求在扩展槽添加相应监测子模块，监测对象全面;每个终端节点可直接 或间接地与汇聚节点进行无线连接，可提高通信效率;该无线传感器网络 还可实现自组网，在改变监测范围时能避免花费人力物力到相应采样点重 新布置。综上，本实用新型既能有效反映水体污染情况，又能便于工作人 员高效地完成农村污水监测任务，易于推广应用。
