申请日2015.04.02
公开(公告)日2015.09.09
IPC分类号C25C1/12; C02F9/14
摘要
本实用新型公开了一种电镀废水的铜回收处理系统，其技术方案要点是：包括离子交换净化装置、物化处理装置以及铜回收装置;通过净化装置和物化处理装置将污水进行净化处理，通过铜回收装置将污水内的铜进行回收，这种系统能够进行铜金属的回收，而且对于电镀水的净化处理效率高，能耗少，且适合处理大量废水。

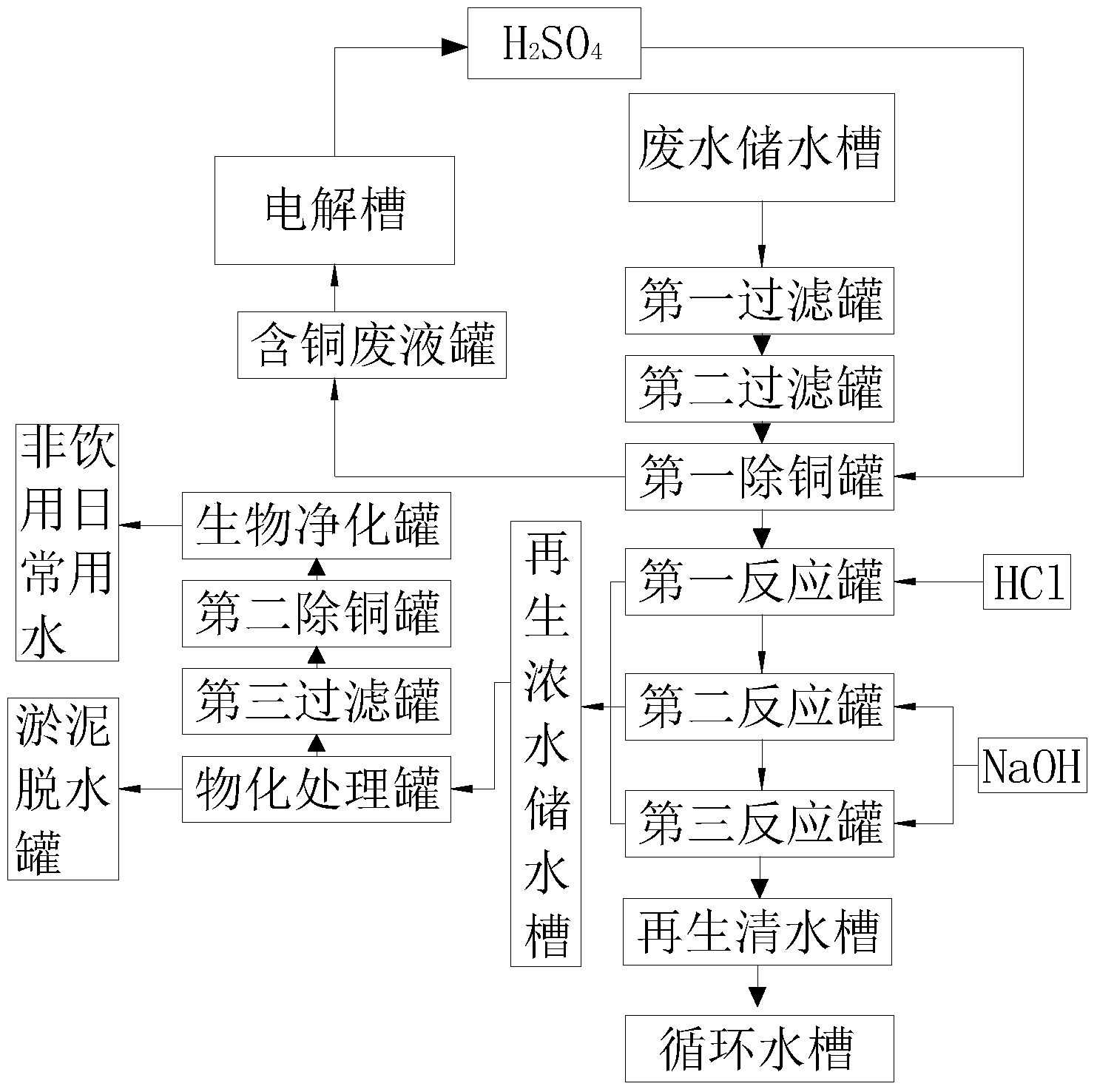

摘要附图
权利要求书
1.一种电镀废水的铜回收处理系统，其特征是：包括离子交换净化装置、物化处理装置以及铜回收装置;所述离子交换净化装置包括依次相连的第一反应罐、第二反应罐、第三反应罐、强酸液槽与强碱液槽，所述第三反应罐与循环水槽相连，所述强酸液槽与第一反应罐连接，强碱液槽分别与第二、第三反应槽连接;所述物化处理装置包括依次相连的再生浓缩储水罐、物化处理罐和生物净化罐，所述再生浓缩储水罐均与第一反应罐、第二反应罐和第三反应罐相连;所述铜回收装置包括第一除铜罐、含铜废液罐、电解槽以及硫酸储存罐，所述含铜废液罐将第一除铜罐中的含铜废液收集，并将其送至电解槽，所述硫酸储存罐与第一除铜罐连接;所述第一除铜罐与废水储水槽相连，并将除铜后的废水输出至第一反应罐。
2.根据权利要求1所述的电镀废水的铜回收处理系统，其特征是：所述第一除铜罐与废水储水槽之间还设置有过滤罐，所述过滤罐包括第一过滤罐和第二过滤罐。
3.根据权利要求2所述的电镀废水的铜回收处理系统，其特征是：所述第一过滤罐为袋式过滤罐。
4.根据权利要求2或3所述的电镀废水的铜回收处理系统，其特征是：所述第二过滤罐为活性炭过滤罐。
5.根据权利要求1所述的电镀废水的铜回收处理系统，其特征是：所述物化处理装置还包括第三过滤罐、淤泥脱水罐以及第二除铜罐，所述第三过滤罐与淤泥脱水罐分别与物化处理罐相连，所述第二除铜罐与第三过滤罐相连，所述生物净化罐与第二除铜罐连接。
6.根据权利要求5所述的电镀废水的铜回收处理系统，其特征是：所述第三过滤罐为多介质过滤罐。
7.根据权利要求5或6所述的电镀废水的铜回收处理系统，其特征是：所述生物净化罐后还设有保安过滤罐。
8.根据权利要求5所述的电镀废水的铜回收处理系统，其特征是：所述生物净化罐内设有用于重金属降解的生物填料。
9.根据权利要求1所述的电镀废水的铜回收处理系统，其特征是：所述强酸液槽内的强酸为盐酸。
10.根据权利要求1所述的电镀废水的铜回收处理系统，其特征是：所述强碱液槽内的强碱为氢氧化钠。
说明书
电镀废水的铜回收处理系统
技术领域
本实用新型涉及一种污水处理系统，更具体地说，它涉及一种电镀废水的铜回收处理系统。
背景技术
电镀是指在含有预镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中预镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法。镀层性能不同于基体金属，具有新的特征。根据镀层的功能分为防护性镀层，装饰性镀层及其它功能性镀层。电镀工艺在五金加工、厨房卫浴，以及线路板制造等各各行业有着广泛的应用。其在生产过程中会产生大量的工艺废水，其废水中的主要污染物是一些含有重金属(如铜、镍等)的盐。
依传统行业对电镀废水的处理方式，对于含重金属成份浓度较高的工艺废水(如换缸槽液)，需经过特殊的环保处理后方能直接排放;而对于含重金属成份浓度较低的电镀漂洗废水，则是直接排放到厂内环保池内处理后直接排放，或者通过环保处理之后的反应桶或者过滤桶，将里面的滤渣取出之后再到另外的地方进行反应、提取重金属，这种方式不仅耗能大，而且效率低下，对于处理大量废水时，非常不利。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种电镀废水的铜回收处理系统，这种系统能够进行铜金属的回收，而且对于电镀水的净化处理效率高，能耗少，且适合处理大量废水。
为实现上述目的，本实用新型提供了如下技术方案：一种电镀废水的铜回收处理系统，其特征是：包括离子交换净化装置、物化处理装置以及铜回收装置;所述离子交换净化装置包括依次相连的第一反应罐、第二反应罐、第三反应罐、强酸液槽与强碱液槽，所述第三反应罐与循环水槽相连，所述强酸液槽与第一反应罐连接，强碱液槽分别与第二、第三反应槽连接;所述物化处理装置包括依次相连的再生浓缩储水罐、物化处理罐和生物净化罐，所述再生浓缩储水罐均与第一反应罐、第二反应罐和第三反应罐相连;所述铜回收装置包括第一除铜罐、含铜废液罐、电解槽以及硫酸储存罐，所述含铜废液罐将第一除铜罐中的含铜废液收集，并将其送至电解槽，所述硫酸储存罐与第一除铜罐连接;所述第一除铜罐与含铜废液罐相连，并将除铜后的废水输出至第一反应罐。
本实用新型进一步设置为：所述的第一除铜罐与废水储水槽之间还设置有过滤罐，所述过滤罐包括第一过滤罐和第二过滤罐。
本实用新型进一步设置为：所述的第一过滤罐为袋式过滤罐。
本实用新型进一步设置为：所述的第二过滤罐为活性炭过滤罐。
本实用新型进一步设置为：所述的物化处理装置还包括第三过滤罐、淤泥脱水罐以及第二除铜罐，所述第三过滤罐与淤泥脱水罐分别与物化处理罐相连，所述第二除铜罐与第三过滤罐相连，所述生物净化罐与第二除铜罐连接。
本实用新型进一步设置为：所述的第三过滤罐为多介质过滤罐。
本实用新型进一步设置为：所述的生物净化罐后还设有保安过滤罐。
本实用新型进一步设置为：所述的生物净化罐内设有用于重金属降解的生物填料。
本实用新型进一步设置为：所述的强酸液槽内的强酸为盐酸。
本实用新型进一步设置为：所述的强碱液槽内的强碱为氢氧化钠。
本实用新型的有益效果：通过能够通过离子交换净化装置以及物化处理装置使得该系统的净化能力变得更加强，提高了系统的净化能力，而且通过电解能够对铜进行回收，在处理中，能够循环利用，提高了废水处理的能力和效率。
