申请日2015.08.10
公开(公告)日2017.02.22
IPC分类号B01D21/26
摘要
本发明涉及一种改进的污水分离装置，包括回旋体、收集体，回旋体的下端连接收集体，回旋体的侧壁设有多个进水口，回旋体的中心设有出水管，出水管的顶部连通回旋体的封顶盖，出水管的四周和收集体的内壁均设有微孔集水器，收集体的底部设有排污口。本发明的优点是：运用回旋体的高速运转，可以将冷凝水以及冷凝水之间的杂质分离开，分离掉杂质的冷凝水可以通过回旋体中的出水管从回旋体的封顶盖抽出，杂质可以在收集体中沉淀下来。
权利要求书
1.一种改进的污水分离装置，其特征在于：包括回旋体、收集体，所述回旋体的下端连接收集体，所述回旋体的侧壁设有多个进水口，所述回旋体的中心设有出水管，所述出水管的顶部连通回旋体的封顶盖，所述出水管的四周和收集体的内壁均设有微孔集水器，所述收集体的底部设有排污口。
2.根据权利要求1所述的一种改进的污水分离装置，其特征在于：所述封顶盖上设有与出水管连接的抽水泵。
3.根据权利要求1所述的一种改进的污水分离装置，其特征在于：所述回旋体和收集体的连接处设有可伸缩的分隔板，所述收集体的一侧设有控制分隔板的电机。
4.根据权利要求1所述的一种改进的污水分离装置，其特征在于:所述回旋体的一侧连接有检修口。
说明书
一种改进的污水分离装置
技术领域
本发明涉及污水处理领域，尤其涉及一种改进的污水分离装置。
背景技术
一个高效运行的蒸汽冷凝水回收系统，将会显著提高整个热力系统的效率，节约电、煤、水以及污染处理费用，对工厂的技能降耗，提高经济效率有显著的作用。但是在现有的冷凝水回收系统之中，由于设备老化、冲蚀、密闭不严以及水处理的杂质等诸多因素，导致水中含有不利于机组运行的悬浮式杂质。因此，应该提供一种新的技术方案解决上述问题。
发明内容
本发明提供一种改进的污水分离装置。
为达到上述目的，本发明采用的技术方案是：

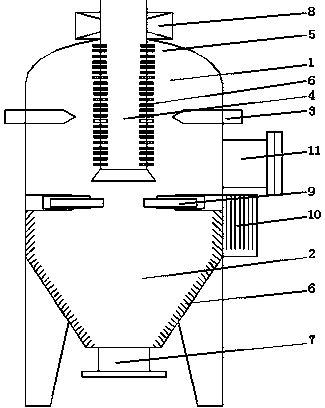

一种改进的污水分离装置，包括回旋体、收集体，回旋体的下端连接收集体，回旋体的侧壁设有多个进水口，回旋体的中心设有出水管，出水管的顶部连通回旋体的封顶盖，出水管的四周和收集体的内壁均设有微孔集水器，收集体的底部设有排污口。
封顶盖上设有与出水管连接的抽水泵。
回旋体和收集体的连接处设有可伸缩的分隔板，收集体的一侧设有控制分隔板的电机。
回旋体的一侧连接有检修口。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：
运用回旋体的高速运转，可以将冷凝水以及冷凝水之间的杂质分离开，分离掉杂质的冷凝水可以通过回旋体中的出水管从回旋体的封顶盖抽出，杂质可以在收集体中沉淀下来，且回旋体和收集体的连接处设有分隔板，可以在抽水的时候讲以净化的冷凝水和杂质分隔开，避免了两者的重新混合，提高了效率;出水管和收集体上的微孔集水器，可以有效地凝结水，使得水和杂质分离。
