申请日2015.04.02
公开(公告)日2015.09.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种PCB电镀废水处理系统，旨在提供一种将PCB电镀后的废水进行安全排放的废水处理系统，其技术方案要点是，包括用于将电解废水预处理成生物净水进行排放的物化处理系统、以及用于将生物净水净化成无重金属的循环水的离子交换净化系统，物化处理系统与离子交换净化系统依次相连接，物化处理系统处理得到非饮用日常用水，离子交换净化系统处理得到循环水，通过采用上述技术方案，物化处理系统可以将废水处理成生物净水，生物净水达标后，便可直接排放，保护环境，生物净水为非日常饮用水，后续可以通过离子交换净化系统处理，得到再生清水，即循环水，实现资源再利用，节能环保。

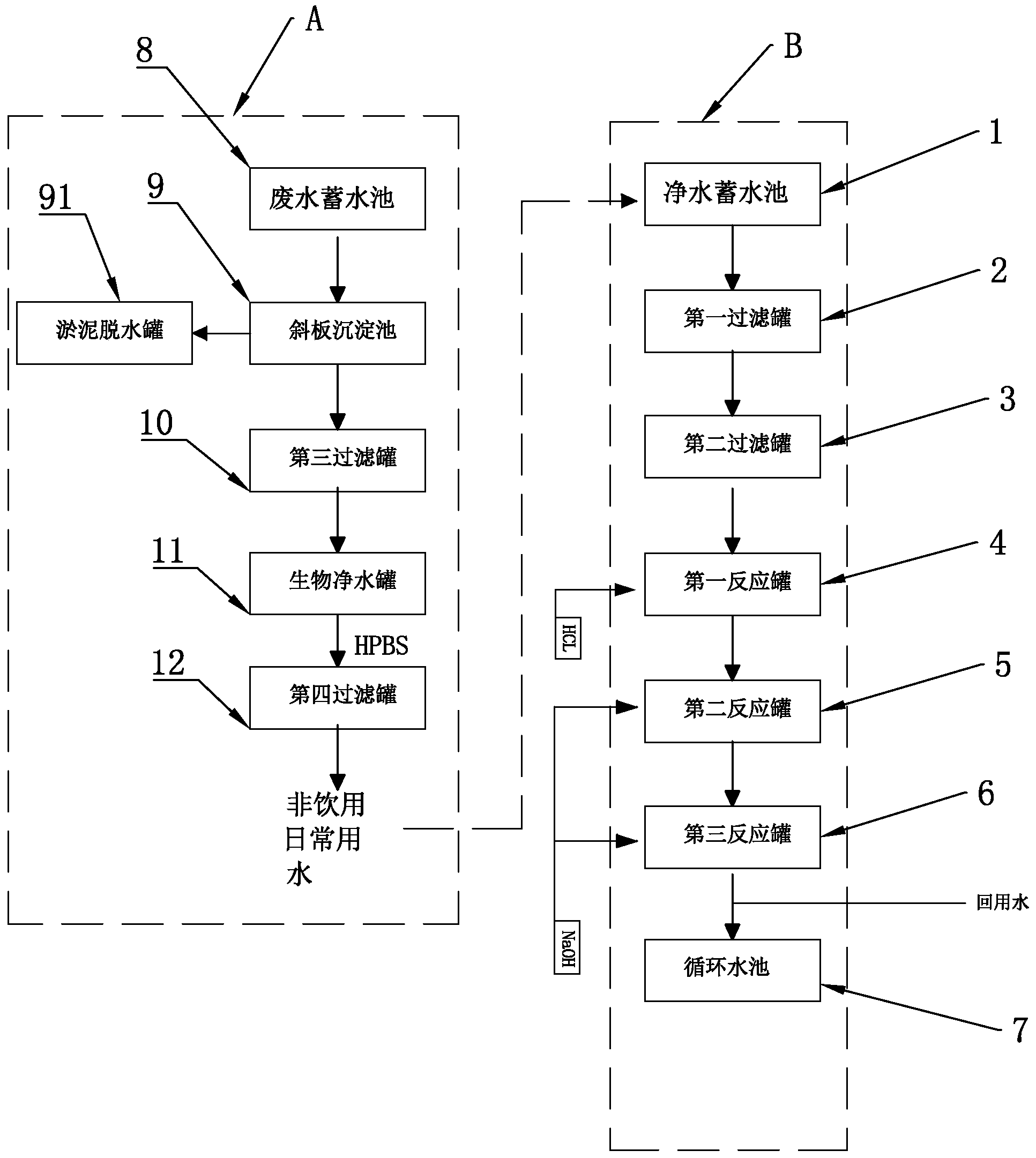

摘要附图
权利要求书
1.一种PCB电镀废水处理系统，其特征在于：包括用于将电解废水预处理成生物净水进行排放的物化处理系统、以及用于将生物净水净化成无重金属的循环水的离子交换净化系统，所述物化处理系统与离子交换净化系统依次相连接。
2.根据权利要求1所述的一种PCB电镀废水处理系统，其特征在于：所述物化处理系统包括依次相连通的废水蓄水池、斜板沉淀池、第三过滤罐、生物净水罐、第四过滤罐，所述斜板沉淀池还连接有用于将其沉淀的淤泥收集的淤泥脱水罐，该第三过滤罐用于接收斜板沉淀池的上清液。
3.根据权利要求2所述的一种PCB电镀废水处理系统，其特征在于：所述生物净水罐内装有用于降解重金属的生物填料。
4.根据权利要求1所述的一种PCB电镀废水处理系统，其特征在于：所述离子交换净化系统包括依次相连通的净水蓄水池、第一过滤罐、第二过滤罐、第一反应罐、第二反应罐、第三反应罐和循环水槽，第一反应罐、第二反应罐和第三反应罐内均设有离子交换树脂。
5.根据权利要求4所述的一种PCB电镀废水处理系统，其特征在于：所述第一反应罐内添加有HCL，第二反应罐和第三反应罐内均添加有NaOH。
6.根据权利要求4或5所述的一种PCB电镀废水处理系统，其特征在于：所述第一过滤罐为袋式过滤，第二过滤罐为活性炭过滤。
说明书
一种PCB电镀废水处理系统
技术领域
本实用新型涉及污水处理技术领域,更具体地说，它涉及一种PCB电镀废水处理系统。
背景技术
电镀废水就其总量来说，比如造纸、印染、化工、等行业的水量小，污染面窄，但由于电镀厂点分布广，废水中所含高毒物质的种类多，其危害性是很大的。未经处理达标的电镀废水排入河道、池塘，渗入地下，不但会危害环境，而且会污染饮用水和工业用水。电镀废水中含有铬锌、铜、镉，铅、镍等重金属离子以及酸、碱氰化物等具有很大毒性的杂物。有的还属于致癌和致畸变的剧毒物质.因此必须认真地加以处理.以免对人们造成危害。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种将PCB电镀后的废水进行安全排放的废水处理系统。
为实现上述目的，本实用新型提供了如下技术方案：
一种PCB电镀废水处理系统，包括用于将电解废水预处理成生物净水进行排放的物化处理系统、以及用于将生物净水净化成无重金属的循环水的离子交换净化系统，所述物化处理系统与离子交换净化系统依次相连接。
进一步设置：所述物化处理系统包括依次相连通的废水蓄水池、斜板沉淀池、第三过滤罐、生物净水罐、第四过滤罐，所述斜板沉淀池还连接有用于将其沉淀的淤泥收集的淤泥脱水罐，该第三过滤罐用于接收斜板沉淀池的上清液。
进一步设置：所述生物净水罐内装有用于降解重金属的生物填料。
如此设置，处理过程中在斜板沉淀池中添加少量的药剂可以把杂质以淤泥状形式排出，处理后的清水流经过滤系统并经生物净水罐再次去除残余的金属得到生物净水，经生物净水罐处理后的水非饮用日常用水，但是可以达标排放至河道，保护环境。
进一步设置：所述离子交换净化系统包括依次相连通的净水蓄水池、第一过滤罐、第二过滤罐、第一反应罐、第二反应罐、第三反应罐和循环水槽，第一反应罐、第二反应罐和第三反应罐内均设有离子交换树脂。
进一步设置：所述第一反应罐内添加有HCL，第二反应罐和第三反应罐内均添加有NaOH。
进一步设置：所述第一过滤罐为袋式过滤，第二过滤罐为活性炭过滤。
如此设置，用泵把废水抽到多道罐的反应系统，经处理后的水不仅得到了中和，同时也得到了净化，即循环水。
通过采用上述技术方案，本实用新型相对现有技术相比具有：物化处理系统可以将废水处理成生物净水，生物净水达标后，便可直接排放，保护环境，生物净水为非日常饮用水，后续可以通过离子交换净化系统处理，得到再生清水，即循环水，实现资源再利用，节能环保。
