申请日2015.08.07
公开(公告)日2015.12.23
IPC分类号C02F11/00; C02F11/04; C02F11/02
摘要
本实用新型公开了一种污废水栅格池设备，包括污泥池、沉淀池、好氧池以及厌氧池,所述好氧池与沉淀池通过过液管连通，所述好氧池设有通风管，所述通风管连接有鼓风机，所述过液管设置有水流传感器，所述水流传感器检测过液管流速并输出采样电压，所述鼓风机受控于风机驱动电路，所述风机驱动电路包括选择模块，接于水流传感器;第一间歇驱动模块;第二间歇驱动模块;逻辑模块，包括继电器线圈，当接收到第一间歇驱动信号时，继电器线圈得电间隔第一预设时间，当接收到第二间歇驱动信号时，继电器线圈得点间隔第二预设时间，当接收到第三信号时，继电器线圈持续得电;执行模块。
权利要求书

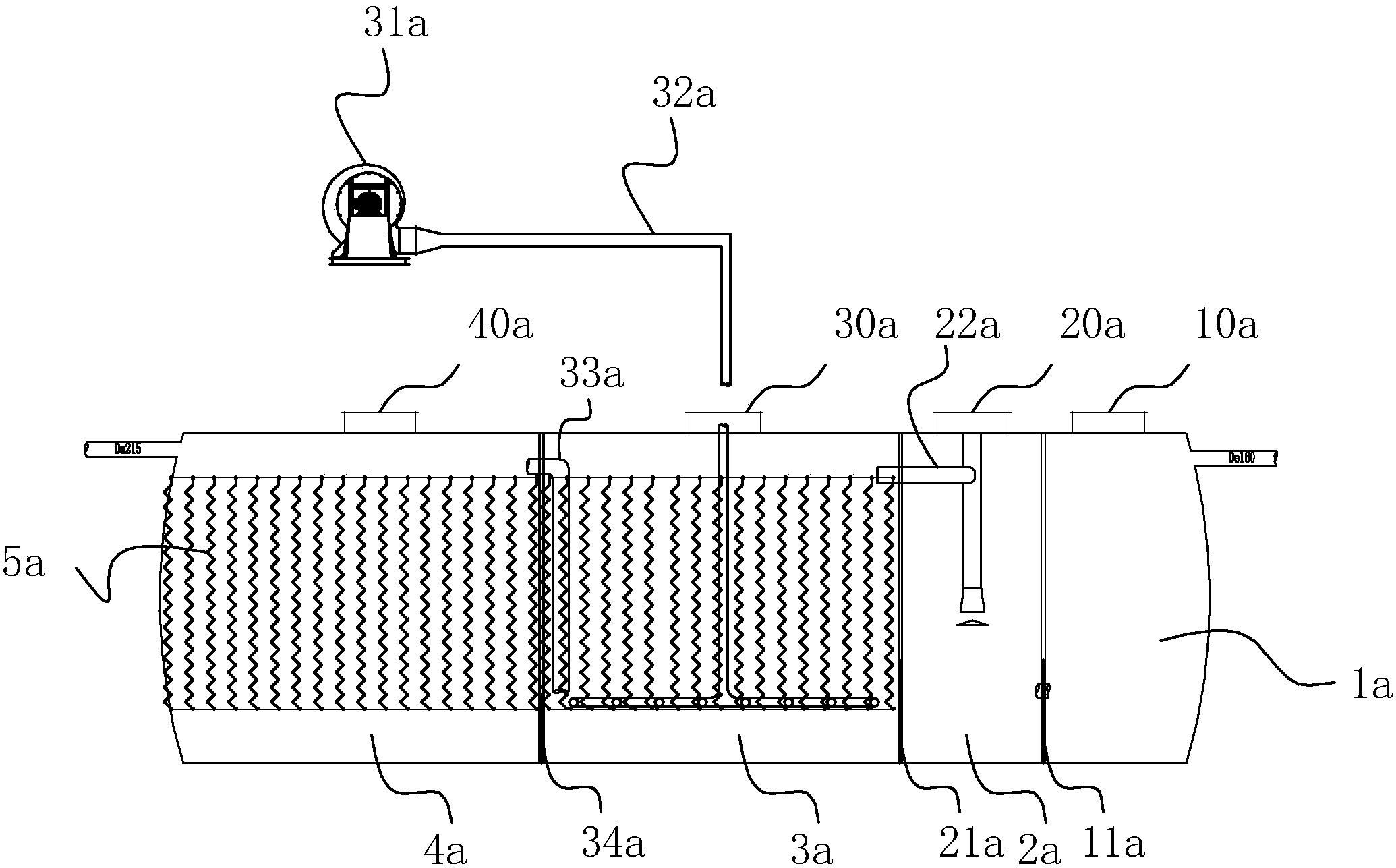

1.一种污废水栅格池设备，包括污泥池、沉淀池、好氧池以及厌氧池,所述好氧池与沉淀池通过过液管连通，所述好氧池设有通风管，所述通风管连接有鼓风机，其特征在于：所述过液管设置有水流传感器，所述水流传感器检测过液管流速并输出采样电压，所述鼓风机受控于风机驱动电路，所述风机驱动电路包括
选择模块，接于水流传感器，其设置有第一基准电压、第二基准电压和第三基准电压，当采样电压大于第一基准电压时发送第一信号，当采样电压大于第二基准电压时发送第二信号，当采样电压大于第三基准电压时发送第三信号;
第一间歇驱动模块，受控于第一信号使能，用于发送第一间歇驱动信号;
第二间歇驱动模块，受控于第二信号使能，用于发送第二间歇驱动信号;
逻辑模块，包括继电器线圈，当接收到第一间歇驱动信号时，继电器线圈得电间隔第一预设时间，当接收到第二间歇驱动信号时，继电器线圈得点间隔第二预设时间，当接收到第三信号时，继电器线圈持续得电;
执行模块，包括继电器常开触点，接于外部电源与鼓风机之间，所述继电器常开触点受控于继电器线圈闭合。
2.如权利要求1所述的污废水栅格池设备，其特征在于：所述选择模块包括
第一比较部，包括第一比较器，其负输入端接于采样电压，其正输入端接于第一基准电压;
第一指示部，包括第一指示灯，其阳极接比较器的输出端;
第一执行部，包括第一NPN管，其基极接于第一指示灯的阳极。
3.如权利要求1所述的污废水栅格池设备，其特征在于：所述选择模块包括
第二比较部，包括第二比较器，其负输入端接于采样电压，其正输入端接于第二基准电压;
第二指示部，包括第二指示灯，其阳极接比较器的输出端;
第二执行部，包括第二NPN管，其基极接于第二指示灯的阳极。
4.如权利要求1所述的污废水栅格池设备，其特征在于：所述选择模块包括
第三比较部，包括第三比较器，其负输入端接于采样电压，其正输入端接于第三基准电压;
第三指示部，包括第三指示灯，其阳极接比较器的输出端;
第三执行部，包括第三NPN管，其基极接于第三指示灯的阳极。
5.如权利要求2所述的污废水栅格池设备，其特征在于：所述第一间歇驱动模块包括由第一555定时芯片组成的第一多谐振荡电路，所述第一多谐振荡电路的输出端接有第一光耦器，所述第一光耦器的输出端发送第一间歇驱动信号;
所述第一NPN管的发射极接有第一直流继电器线圈，所述第一555定时芯片的电源端与外部电源之间接有第一直流继电器常开触点。
6.如权利要求3所述的污废水栅格池设备，其特征在于：所述第二间歇驱动模块包括由第二555定时芯片组成的第二多谐振荡电路，所述第二多谐振荡电路的输出端接有第二光耦器，所述第二光耦器的输出端发送第二间歇驱动信号;
所述第二NPN管的发射极接有第二直流继电器线圈，所述第二555定时芯片的电源端与外部电源之间接有第二直流继电器常开触点。
7.如权利要求4所述的污废水栅格池设备，其特征在于：
所述第一间歇模块和第二间歇模块的输出端耦接，所述逻辑模块包括
一与门，其一个输入端通过一第四直流继电器常开触点接于外部电源，其另一个输入端接于第一间歇模块的输出端;所述与门的两个输出端之间还接有第三直流继电器常开触点;所述与门的输出端接于所述继电器线圈;
所述第三NPN管的发射极接有第三直流继电器线圈。
8.如权利要求1或2或3或4或5或6或7所述的污废水栅格池设备，其特征在于：所述污泥池、沉淀池、好氧池以及厌氧池分别设置有观测口。
说明书
污废水栅格池设备
技术领域
本实用新型涉及一种污水处理设备，更具体地说，它涉及一种污废水栅格池设备。
背景技术
一体化设备是处理粪便并加以过滤沉淀的设备。其原理是固化物在池底分解，上层的水化物体，进入管道流走，防止了管道堵塞，给固化物体(粪便等垃圾)有充足的时间水解。一体化设备(septictank)指的是将生活污水分格沉淀，及对污泥进行厌氧消化的小型处理构筑物。
现有的一体化设备包括污泥池、沉淀池、好氧池和厌氧池，污泥会先经过先在厌氧池发生水解软化，然后再将悬浊液通入好氧池，好氧池有别于厌氧池,兼氧池,是对池内溶解氧(DO)的一个描述。简单的说就是一个池子,通过鼓风机一直在往里面打气。作用就是培养好氧细菌的生长。但是好氧池存在一个问题好氧池污泥负荷过小，曝气过量，污泥自身氧化，导致污泥絮凝性变差，污泥结构分散(水浑浊而悬浮物多)，所以如果保持一种状态进行通氧，一来使得处理效果不佳，二来鼓风机持续运行，造成电能的浪费。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供通过检测过液管进入液体的流量从而对鼓风机的工作状态进行改变，增加处理效果且保证能耗最低。
为实现上述目的，本实用新型提供了如下技术方案：一种污废水栅格池设备，包括污泥池、沉淀池、好氧池以及厌氧池,所述好氧池与沉淀池通过过液管连通，所述好氧池设有通风管，所述通风管连接有鼓风机，所述过液管设置有水流传感器，所述水流传感器检测过液管流速并输出采样电压，所述鼓风机受控于风机驱动电路，所述风机驱动电路包括选择模块，接于水流传感器，其设置有第一基准电压、第二基准电压和第三基准电压，当采样电压大于第一基准电压时发送第一信号，当采样电压大于第二基准电压时发送第二信号，当采样电压大于第三基准电压时发送第三信号;第一间歇驱动模块，受控于第一信号使能，用于发送第一间歇驱动信号;第二间歇驱动模块，受控于第二信号使能，用于发送第二间歇驱动信号;逻辑模块，包括继电器线圈，当接收到第一间歇驱动信号时，继电器线圈得电间隔第一预设时间，当接收到第二间歇驱动信号时，继电器线圈得点间隔第二预设时间，当接收到第三信号时，继电器线圈持续得电;执行模块，包括继电器常开触点，接于外部电源与鼓风机之间，所述继电器常开触点受控于继电器线圈闭合。
本实用新型可以进一步设置为：所述选择模块包括第一比较部，包括第一比较器，其负输入端接于采样电压，其正输入端接于第一基准电压;第一指示部，包括第一指示灯，其阳极接比较器的输出端;第一执行部，包括第一NPN管，其基极接于第一指示灯的阳极。
本实用新型可以进一步设置为：所述选择模块包括第二比较部，包括第二比较器，其负输入端接于采样电压，其正输入端接于第二基准电压;第二指示部，包括第二指示灯，其阳极接比较器的输出端;第二执行部，包括第二NPN管，其基极接于第二指示灯的阳极。
本实用新型可以进一步设置为：所述选择模块包括第三比较部，包括第三比较器，其负输入端接于采样电压，其正输入端接于第三基准电压;第三指示部，包括第三指示灯，其阳极接比较器的输出端;第三执行部，包括第三NPN管，其基极接于第三指示灯的阳极。
本实用新型可以进一步设置为：所述第一间歇驱动模块包括由第一555定时芯片组成的第一多谐振荡电路，所述第一多谐振荡电路的输出端接有第一光耦器，所述第一光耦器的输出端发送第一间歇驱动信号;所述第一NPN管的发射极接有第一直流继电器线圈，所述第一555定时芯片的电源端与外部电源之间接有第一直流继电器常开触点。
本实用新型可以进一步设置为：所述第二间歇驱动模块包括由第二555定时芯片组成的第二多谐振荡电路，所述第二多谐振荡电路的输出端接有第二光耦器，所述第二光耦器的输出端发送第二间歇驱动信号;所述第二NPN管的发射极接有第二直流继电器线圈，所述第二555定时芯片的电源端与外部电源之间接有第二直流继电器常开触点。
本实用新型可以进一步设置为：所述第一间歇模块和第二间歇模块的输出端耦接，所述逻辑模块包括一与门，其一个输入端通过一第四直流继电器常开触点接于外部电源，其另一个输入端接于第一间歇模块的输出端;所述与门的两个输出端之间还接有第三直流继电器常开触点;所述与门的输出端接于所述继电器线圈;所述第三NPN管的发射极接有第三直流继电器线圈。
本实用新型可以进一步设置为：所述污泥池、沉淀池、好氧池以及厌氧池分别设置有观测口。
通过采用上述技术方案，相比现有技术，起到了如下有益效果：通过检测流量从而调节鼓风机的进风量，从而防止其曝气过量，保证其处理效率，且不会使鼓风机因长时间持续工作造成的电能浪费。
