申请日2015.04.01
公开(公告)日2015.09.16
IPC分类号E03F5/22; E03F5/10
摘要
本实用新型公开了一种污水密闭收集提升装置，包括密闭的污水提升箱体，所述污水提升箱体顶部设有出水管和排气管，污水提升箱体侧面设有外部通风管，污水提升箱体底部设有带铰刀的污水提升泵，所述污水提升泵通过钢丝软管与出水管相连，所述外部通风管与排气管相连。本实用新型具有如下优点：(1)操作运行稳定、方便，安装简易，适用范围广，主要适用于企业，野外作用工区;(2)结构合理，体积小而轻巧，设备为埋地式，几乎无须占地表面积;(3)具有回流搅拌功能，使杂物不易淤积。

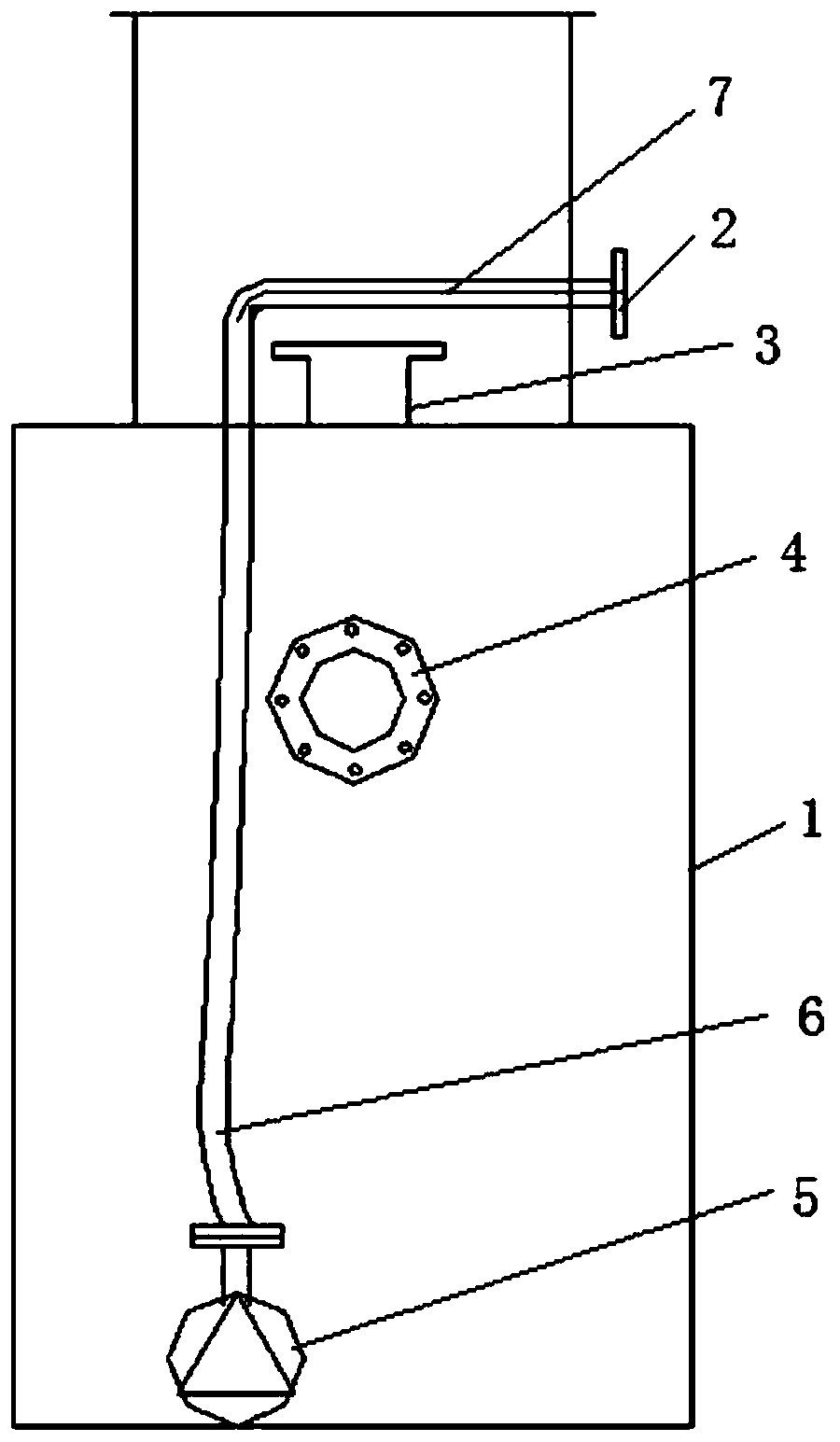

摘要附图
权利要求书
1.一种污水密闭收集提升装置，其特征在于：包括密闭的污水提升箱体(1)，所 述污水提升箱体(1)顶部设有出水管(2)和排气管(3)，污水提升箱体(1)侧面设 有外部通风管(4)，污水提升箱体(1)底部设有带铰刀的污水提升泵(5)，所述污水 提升泵(5)通过钢丝软管(6)与出水管(2)相连，所述外部通风管(4)与排气管(3) 相连。
2.根据权利要求1所述的一种污水密闭收集提升装置，其特征在于：所述出水管 (2)上设有回流管(7)。
说明书
污水密闭收集提升装置
技术领域
本实用新型涉及一种污水密闭收集提升装置。
背景技术
我国水资源越来越紧张，而我国的用水情况更是不容乐观，而污水的收集是迫切需 要解决的问题。目前采用的装置大多是钢砼结构，受到许多条件的限制，无法对装置中 的污水进行搅匀，占地面积大，安装极不方便。
发明内容
发明目的：本实用新型的目的在于克服现有技术的不足，提供一种占地面积小，安 装方便的新型污水密闭收集提升装置。
为了实现上述目的，本实用新型采用了如下的技术方案：一种污水密闭收集提升装 置，包括密闭的污水提升箱体，所述污水提升箱体顶部设有出水管和排气管，污水提升 箱体侧面设有外部通风管，污水提升箱体底部设有带铰刀的污水提升泵，所述污水提升 泵通过钢丝软管与出水管相连，所述外部通风管与排气管相连。
本实用新型中中，优选的，所述出水管上设有回流管。
本实用新型具有如下优点：(1)操作运行稳定、方便，安装简易，适用范围广，主 要适用于企业，野外作用工区;(2)结构合理，体积小而轻巧，设备为埋地式，几乎无 须占地表面积;(3)具有回流搅拌功能，使杂物不易淤积。
