申请日2015.04.23
公开(公告)日2015.07.08
IPC分类号C02F1/52; C02F9/04
摘要

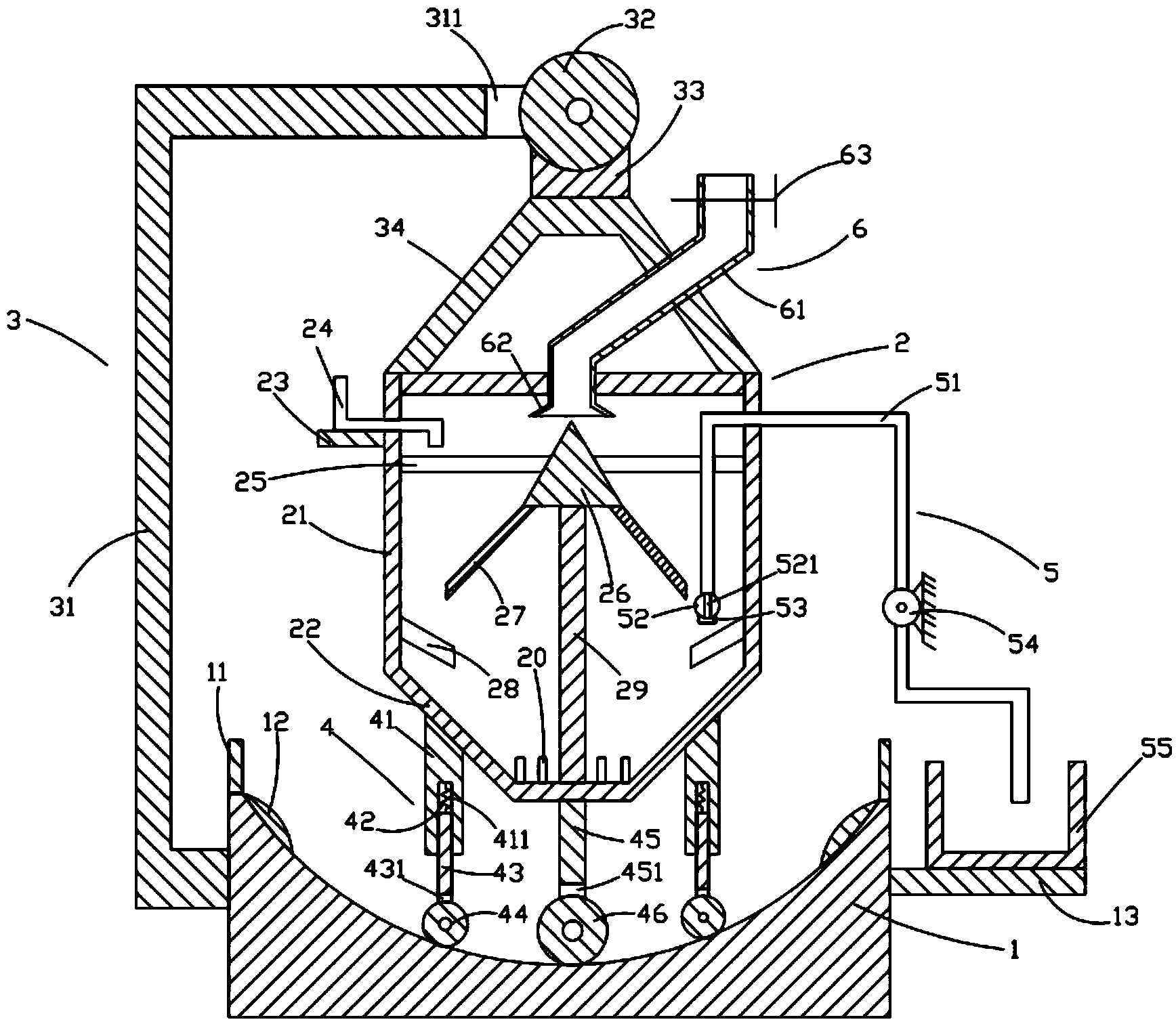

一种摆动式污水加速沉淀装置,包括底座、框体装置、第一支撑装置、第二支撑装置、回收装置及进水装置，底座上设有定位杆、凸块及支撑板，框体包括上框体、下框体、支撑杆、进料管、第一过滤网、分流块、斜板、过滤板、支撑柱及竖杆，第一支撑装置包括第一支架、第一滚轮、连接杆及连接框，第二支撑装置包括第一支撑脚及第二支撑脚，第一支撑脚包括第一顶靠杆及主动轮，第二支撑脚包括第二顶靠杆、弹簧、第三顶靠杆及从动轮，回收装置包括回收管、漂浮球、开口、水泵及收集箱，进水装置包括进水管、洒水斗及阀门。本发明能够对污水进行快速沉淀，沉淀效果好，且效果高，在节约了企业成本的同时提高了企业的生产效率。
权利要求书
1.一种摆动式污水加速沉淀装置,其特征在于：所述摆动式污水加速 沉淀装置包括底座、位于所述底座上方的框体装置、位于所述框体装 置上方的第一支撑装置、位于所述框体装置下方的第二支撑装置、位 于所述框体装置右侧的回收装置及位于所述框体装置上方的进水装 置，所述底座的上表面向下凹陷形成一曲面槽，所述曲面槽呈半圆形， 所述底座上设有定位杆、凸块及位于右表面上的支撑板，所述框体包 括上框体、位于所述上框体下方的下框体、位于所述上框体左表面上 的支撑杆、位于所述支撑杆上的进料管、位于所述上框体内部的第一 过滤网、分流块、位于所述分流块下方的斜板、位于所述斜板下方的 过滤板、位于所述分流块下方的支撑柱及位于所述下框体内表面的若 干竖杆，所述第一支撑装置包括第一支架、设置于所述第一支架上的 第一滚轮、位于所述第一滚轮下方的连接杆及位于所述连接杆下方的 连接框，所述第二支撑装置包括第一支撑脚及位于所述第一支撑脚左 右两侧的第二支撑脚，所述第一支撑脚包括第一顶靠杆及位于所述第 一顶靠杆下方的主动轮，所述第二支撑脚包括第二顶靠杆、位于所述 第二顶靠杆内部的弹簧、位于所述弹簧下方的第三顶靠杆及位于所述 第三顶靠杆下方的从动轮，所述回收装置包括回收管、位于所述回收 管一端的漂浮球、位于所述漂浮球下方的开口、位于所述回收管上的 水泵及位于所述回收管下方的收集箱，所述进水装置包括进水管、位 于所述进水管下方的洒水斗及设置于所述进水管上的阀门，所述定位 杆呈长方体，所述定位杆竖直放置，所述定位杆的下表面与所述底座 的上表面固定连接，所述凸块呈半圆形，所述凸块位于所述曲面槽中， 所述分流块穿过所述第一过滤网的上下表面且与所述第一过滤网固 定连接，所述斜板呈倾斜状，所述斜板的上端与所述分流块的下表面 固定连接，所述过滤板呈倾斜状，所述过滤板的一端与所述上框体的 内表面固定连接，所述竖杆呈长方体，所述竖杆竖直放置，所述竖杆 的下表面与所述下框体的内表面固定连接，所述回收管采用软管制 造，所述漂浮球呈球形，所述漂浮球上设有一通孔，所述回收管与所 述漂浮球固定连接且与所述通孔相通，所述开口呈空心的圆柱体，所 述开口与所述漂浮球固定连接，所述开口的内部与所述通孔相通。
2.如权利要求1所述的摆动式污水加速沉淀装置，其特征在于：所述 支撑板呈长方体，所述支撑板水平放置，所述支撑板的左表面与所述 底座的右表面固定连接。
3.如权利要求2所述的摆动式污水加速沉淀装置，其特征在于：所述 上框体呈空心的长方体，所述下框体呈等腰梯形，所述上框体与所述 下框体一体成型。
4.如权利要求3所述的摆动式污水加速沉淀装置，其特征在于：所述 第一过滤网呈长方体，所述第一过滤网水平放置，所述第一过滤网的 侧面与所述上框体的内表面固定连接。
5.如权利要求4所述的摆动式污水加速沉淀装置，其特征在于：所述 支撑柱呈长方体，所述支撑柱竖直放置，所述支撑柱的下表面与所述 下框体的内表面固定连接，所述支撑柱的上表面与所述分流块的下表 面固定连接。
6.如权利要求5所述的摆动式污水加速沉淀装置，其特征在于：所述 第一支架呈凹字形，所述第一支架的一端与所述底座的左表面固定连 接，所述第一支架的另一端设有第一凹槽，所述第一滚轮呈圆柱体， 所述第一滚轮位于所述第一凹槽中且与所述第一支架轴转连接。
7.如权利要求6所述的摆动式污水加速沉淀装置，其特征在于：所述 连接杆呈长方体，所述连接杆的上表面向下凹陷形成一曲面，所述连 接杆的上表面与所述第一滚轮固定连接。
8.如权利要求7所述的摆动式污水加速沉淀装置，其特征在于：所述 连接框呈等腰梯形，所述连接杆的下表面与所述连接框的上表面固定 连接，所述连接框的下表面与所述上框体的上表面固定连接。
9.如权利要求8所述的摆动式污水加速沉淀装置，其特征在于：所述 第一顶靠杆呈长方体，所述第一顶靠杆的上表面与所述下框体的下表 面固定连接，所述第一顶靠杆的下端设有第二凹槽，所述主动轮收容 于所述第二凹槽中且与所述第一顶靠杆轴转连接。
10.如权利要求9所述的摆动式污水加速沉淀装置，其特征在于：所 述第二顶靠杆的下表面向上凹陷形成矩形槽，所述第三顶靠杆呈长方 体，所述第三顶靠杆的上端收容于所述矩形槽中，所述第三顶靠杆的 下端设有第三凹槽，所述弹簧位于所述矩形槽中，所述弹簧的上端与 所述矩形槽的上表面固定连接，所述弹簧的下端与所述第三顶靠杆的 上表面固定连接，所述从动轮呈圆柱体，所述从动轮收容于所述第三 凹槽中且与所述第三顶靠杆轴转连接。
说明书
一种摆动式污水加速沉淀装置
技术领域
本发明涉及环保技术领域，尤其是涉及一种摆动式污水加速沉淀 装置。
背景技术
改革开放以来，随着我国国民经济的发展和人民生活水平的提 高，相应用水量及排放的污水量迅猛增加。为了治理污水，国家不仅 颁布了各种条例、法规，各地各类污水处理厂也相继建设和投运，但 因技术工艺、资金等原因，全国30%的污水处理厂未能正常发挥效益， 因此，研究和开发成本低、速度块、效率高、绿色环保的污水处理新 工艺、新设备是污水处理业的发展方向。
沉淀是分离污水中可沉淀固体物最简单和经济的有效方法，是各 种类型污水处理系统中不可缺少的一种工艺，但自然沉淀不仅是建 成，而且分离效果不理想，水体通常存在厚重的沉淀阻滞区，悬浮物 多，水体混沌。为了加快沉淀，人们或者采用机械分离或者添加絮凝 剂，这又加大了处理成本。如何能充分利用自然沉淀，缩短其沉淀净 化时间，提高净化率成为当前急需解决的问题。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的摆动式污 水加速沉淀装置。
为达到本发明之目的，采用如下技术方案：
一种摆动式污水加速沉淀装置,所述摆动式污水加速沉淀装置包 括底座、位于所述底座上方的框体装置、位于所述框体装置上方的第 一支撑装置、位于所述框体装置下方的第二支撑装置、位于所述框体 装置右侧的回收装置及位于所述框体装置上方的进水装置，所述底座 的上表面向下凹陷形成一曲面槽，所述曲面槽呈半圆形，所述底座上 设有定位杆、凸块及位于右表面上的支撑板，所述框体包括上框体、 位于所述上框体下方的下框体、位于所述上框体左表面上的支撑杆、 位于所述支撑杆上的进料管、位于所述上框体内部的第一过滤网、分 流块、位于所述分流块下方的斜板、位于所述斜板下方的过滤板、位 于所述分流块下方的支撑柱及位于所述下框体内表面的若干竖杆，所 述第一支撑装置包括第一支架、设置于所述第一支架上的第一滚轮、 位于所述第一滚轮下方的连接杆及位于所述连接杆下方的连接框，所 述第二支撑装置包括第一支撑脚及位于所述第一支撑脚左右两侧的 第二支撑脚，所述第一支撑脚包括第一顶靠杆及位于所述第一顶靠杆 下方的主动轮，所述第二支撑脚包括第二顶靠杆、位于所述第二顶靠 杆内部的弹簧、位于所述弹簧下方的第三顶靠杆及位于所述第三顶靠 杆下方的从动轮，所述回收装置包括回收管、位于所述回收管一端的 漂浮球、位于所述漂浮球下方的开口、位于所述回收管上的水泵及位 于所述回收管下方的收集箱，所述进水装置包括进水管、位于所述进 水管下方的洒水斗及设置于所述进水管上的阀门，所述定位杆呈长方 体，所述定位杆竖直放置，所述定位杆的下表面与所述底座的上表面 固定连接，所述凸块呈半圆形，所述凸块位于所述曲面槽中，所述分 流块穿过所述第一过滤网的上下表面且与所述第一过滤网固定连接， 所述斜板呈倾斜状，所述斜板的上端与所述分流块的下表面固定连 接，所述过滤板呈倾斜状，所述过滤板的一端与所述上框体的内表面 固定连接，所述竖杆呈长方体，所述竖杆竖直放置，所述竖杆的下表 面与所述下框体的内表面固定连接，所述回收管采用软管制造，所述 漂浮球呈球形，所述漂浮球上设有一通孔，所述回收管与所述漂浮球 固定连接且与所述通孔相通，所述开口呈空心的圆柱体，所述开口与 所述漂浮球固定连接，所述开口的内部与所述通孔相通。
所述支撑板呈长方体，所述支撑板水平放置，所述支撑板的左表 面与所述底座的右表面固定连接。
所述上框体呈空心的长方体，所述下框体呈等腰梯形，所述上框 体与所述下框体一体成型。
所述第一过滤网呈长方体，所述第一过滤网水平放置，所述第一 过滤网的侧面与所述上框体的内表面固定连接。
所述支撑柱呈长方体，所述支撑柱竖直放置，所述支撑柱的下表 面与所述下框体的内表面固定连接，所述支撑柱的上表面与所述分流 块的下表面固定连接。
所述第一支架呈凹字形，所述第一支架的一端与所述底座的左表 面固定连接，所述第一支架的另一端设有第一凹槽，所述第一滚轮呈 圆柱体，所述第一滚轮位于所述第一凹槽中且与所述第一支架轴转连 接。
所述连接杆呈长方体，所述连接杆的上表面向下凹陷形成一曲面， 所述连接杆的上表面与所述第一滚轮固定连接。
所述连接框呈等腰梯形，所述连接杆的下表面与所述连接框的上 表面固定连接，所述连接框的下表面与所述上框体的上表面固定连 接。
所述第一顶靠杆呈长方体，所述第一顶靠杆的上表面与所述下框 体的下表面固定连接，所述第一顶靠杆的下端设有第二凹槽，所述主 动轮收容于所述第二凹槽中且与所述第一顶靠杆轴转连接。
所述第二顶靠杆的下表面向上凹陷形成矩形槽，所述第三顶靠杆 呈长方体，所述第三顶靠杆的上端收容于所述矩形槽中，所述第三顶 靠杆的下端设有第三凹槽，所述弹簧位于所述矩形槽中，所述弹簧的 上端与所述矩形槽的上表面固定连接，所述弹簧的下端与所述第三顶 靠杆的上表面固定连接，所述从动轮呈圆柱体，所述从动轮收容于所 述第三凹槽中且与所述第三顶靠杆轴转连接。
与现有技术相比，本发明具有如下有益效果：本发明摆动式污水 加速沉淀装置结构简单，使用方便，能够对污水进行快速沉淀，沉淀 效果好，且效果高，在节约了企业成本的同时提高了企业的生产效率， 保护了环境，同时沉淀后可以对上层的净化水进行优先回收，回收快 速且方便，节约了资源。
